A9073309
DATEC-MOBIL-BOX S, исп. III
Небольшой ручной корпус с привлекательным дизайном. Со встроенным батарейным отсеком на 2 батарейки АА или 1 батарейку 9 В типа "крона". Углублённая область на рабочей поверхности для защиты элементов управления. Уплотнительная прокладка IP 65 поставляется отдельно.
ИсполнениеВерхняя часть с отверстием для миниатюрных ЖК дисплеев с количеством символов 2 х 20
Комплект поставкиВерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9073309
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9173010
Набор для установки батареи 9 B
Для установки 1 батарейки 9 B типа "крона", с защитой от неправильной установки. Альтернатива традиционной контактной колодке.
Комплект поставки 1 набор
A9173010
Набор для установки батареи 9 Bизделие добавлено в вашу корзину
A9190011
Набор батарейных контактов, 2 x AA
Для подключения 2 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.
Комплект поставки 1 двойной правосторонний контакт, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»
A9190011
Набор батарейных контактов, 2 x AAизделие добавлено в вашу корзину
никелированный
A9250250
Батарейная прокладка
Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Комплект поставки 1 шт.
A9250250
Батарейная прокладкаизделие добавлено в вашу корзину
50x25x4mm
Аксессуары - для защиты
A9173001
Набор уплотнительных прокладок S
Для увеличения степени защиты корпуса DATEC-MOBIL-BOX S.
Комплект поставки 2 уплотнительные прокладки, 4 уплотнительные шайбы
A9173001
Набор уплотнительных прокладок Sизделие добавлено в вашу корзину
A9173309

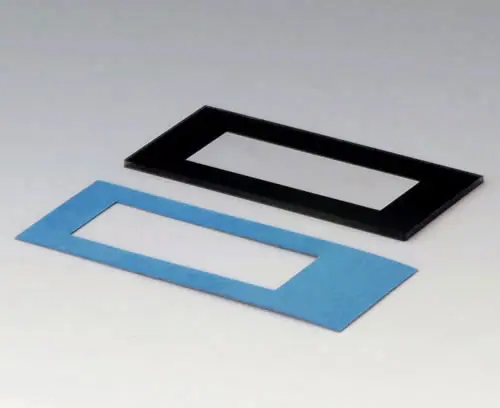

Стекло для защиты дисплея S, с чёрной окантовкой
Стекло для защиты дисплея, обеспечивает степень защиты IP 65. Окантовка соответствует отверстию для дисплея в корпусе. Для корпусов в исполнении III.
Комплект поставки 1 стекло, 1 самоклеящаяся плёнка
A9173309
Стекло для защиты дисплея S, с чёрной окантовкойизделие добавлено в вашу корзину
прозрачный
Аксессуары - для настенного монтажа / для подвеса
A9226239
Настенный держатель
Настенный держатель для DATEC-MOBIL-BOX S и SENSO-CASE M. Расстояние между лапами регулируется посредством перемещения планок, положение которых затем фиксируется при монтаже корпуса на стене.
Комплект поставки 1 основание, 2 планки, 2 лапы
A9226239
Настенный держательизделие добавлено в вашу корзину
черный RAL 9005
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0308031
Шуруп 3 x 8 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308031
Шуруп 3 x 8 мм (PZ1)изделие добавлено в вашу корзину
A0308132
Шуруп 3 x 8 мм (T10)
Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308132
Шуруп 3 x 8 мм (T10)изделие добавлено в вашу корзину
Прочие аксессуары
A9250909
Откидывающаяся ножка
Для корпусов DATEC-MOBIL-BOX M/S (места для сверления двух монтажных отверстий намечены в корпусе: межцентровое расстояние 20 мм, диаметр отверстий 4,2 мм). Обеспечивает эргономичный угол наклона при считывании показаний. Отдельно поставляются резиновые ножки A9207150, которые можно наклеить на корпус для лучшей устойчивости.
Комплект поставки 1 откидывающаяся ножка, набор сборочного крепежа
A9250909
Откидывающаяся ножкаизделие добавлено в вашу корзину
черный RAL 9005
Виды доработки для A9073309
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок, дисплейное стекло (с самоклеющейся плёнкой)
Цвет
черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
152 mm
Ширина
83 mm
Высота
33,5 mm
Длина платы, в основании
104 mm
Ширина платы, в основании
72 mm
Длина платы, в верхней части
141 mm
Ширина платы, в верхней части
72 mm
Длина дисплея, в основании
44 mm
Ширина дисплея, в основании
9 mm
Длина плёночной клавиатуры
129 mm
Ширина плёночной клавиатуры
67,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 318 KB
- Чертёж в формате DWG 1 000 KB
- Чертёж в формате DXF 3 585 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 669 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00007962.x_t 2 923 KB
- 00007962.STEP 7 030 KB
- 00007962.SAT 8 592 KB
Масса/1 шт.
122 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
