Аксессуары для корпусов
A9077259

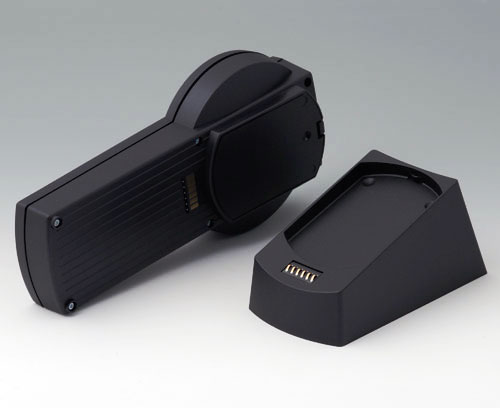

Набор: DATEC-CONTROL S, исп. II, с базой
Набор: корпус DATEC-CONTROL S в исполнении II, подготовленный для установки 6-контактной колодки, база S, 6-контактная колодка с контактными площадками, 6-контактная колодка с пружинными контактами.
Комплект поставкиВерхняя часть с отверстием для дисплея, нижняя часть, крышка батарейного отсека, база, контактная колодка с контактными площадками, контактная колодка с пружинными контактами, крепёж
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9077259
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9174006
Набор батарейных контактов, 1 х 9 В
Для подключения батарейки 9 В.
Комплект поставки 2 одиночных контакта
A9174006
Набор батарейных контактов, 1 х 9 Визделие добавлено в вашу корзину
луженый
A9177310
Батарейный отсек, 1 x 9 В
Батарейный отсек для 1 батарейки 9 В типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9177310
Батарейный отсек, 1 x 9 Визделие добавлено в вашу корзину
A9345217
Батарейный отсек, 4 x AA
Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).
Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж
A9345217
Батарейный отсек, 4 x AAизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для защиты
A9177001

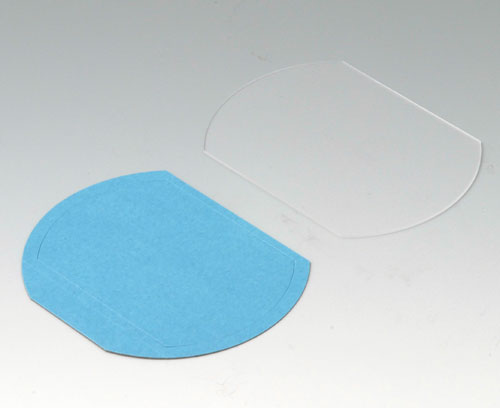

Стекло для защиты дисплея S
Стекло для защиты дисплея, обеспечивает защиту от пыли и влаги. Без окантовки.
Комплект поставки 1 стекло, 1 самоклеящаяся плёнка
A9177001
Стекло для защиты дисплея Sизделие добавлено в вашу корзину
прозрачный
A9177006
Набор уплотнительных прокладок S
Для увеличения степени защиты корпуса DATEC-CONTROL S.
Комплект поставки 1 набор уплотнительных прокладок
A9177006
Набор уплотнительных прокладок Sизделие добавлено в вашу корзину
Виды доработки для A9077259
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок, дисплейное стекло (с самоклеющейся плёнкой) • Внимание: необходима дополнительная герметизация контактов
Цвет
черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
228 mm
Ширина
117 mm
Длина платы, в основании
214 mm
Ширина платы, в основании
62 mm
Длина платы, в верхней части
213 mm
Ширина платы, в верхней части
60 mm
Длина дисплея, в основании
54 mm
Ширина дисплея, в основании
79 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Инструкции по сборке (часть)
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 257 KB
- Чертёж в формате DWG 552 KB
- Чертёж в формате DXF 2 081 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 6 457 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008212.x_t 6 688 KB
- 00008212.STEP 14 968 KB
- 00008212.SAT 17 350 KB
Масса/1 шт.
308 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
