Аксессуары для корпусов
A9076107
DATEC-CONTROL XS, исп. I
Ручной корпус для различных применений с увеличенной дисплейной областью для размещения символьных и графических модулей. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Крышка батарейного отсека на защёлке, с возможностью дополнительной фиксации винтом (батарейный отсек заказывается отдельно).
ИсполнениеБез отверстия для дисплея, с углублённой областью глубиной 1,6 мм
Комплект поставкиВерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9076107
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9176007

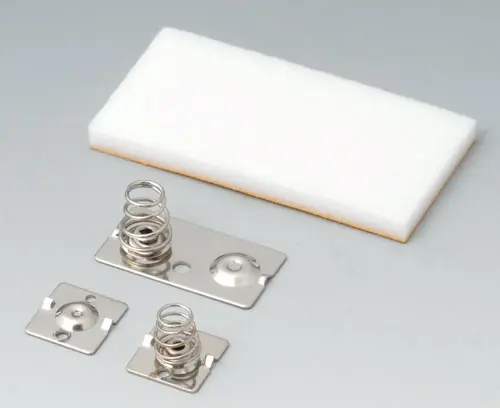

Набор батарейных контактов, 2 x AA
Для присоединения батареек. Для фиксации батареек в отсеке наклейте входящую в комплект поставки батарейную прокладку на внутреннюю поверхность крышки батарейного отсека.
Комплект поставки 2 одиночных контакта, 1 двойной контакт, 1 самоклеящаяся батарейная прокладка
A9176007
Набор батарейных контактов, 2 x AAизделие добавлено в вашу корзину
никелированный
A9176008
Набор батарейных контактов, 3 x AA
Для присоединения батареек. Для фиксации батареек в отсеке наклейте входящую в комплект поставки батарейную прокладку на внутреннюю поверхность крышки батарейного отсека.
Комплект поставки 1 набор контактов, 1 самоклеящаяся батарейная прокладка
A9176008
Набор батарейных контактов, 3 x AAизделие добавлено в вашу корзину
никелированный
A9176128
Батарейный отсек XS, 2 x AA или 1 x 9 В
Подходит для DATEC-CONTROL XS. Батарейный отсек для 2 батареек AA или 1 батарейки 9 В типа "крона". Установка без шурупов. При сборке корпуса фиксируется между верхней и нижней частью корпуса. Набор батарейных контактов поставляется отдельно.
Комплект поставки 1 батарейный отсек
A9176128
Батарейный отсек XS, 2 x AA или 1 x 9 Визделие добавлено в вашу корзину
A9176158

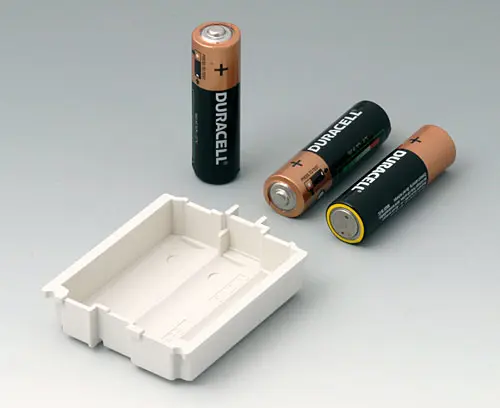

Батарейный отсек XS, 3 x AA
Подходит для DATEC-CONTROL XS. Батарейный отсек для 3 батареек AA. Установка без шурупов. При сборке корпуса фиксируется между верхней и нижней частью корпуса. Набор батарейных контактов поставляется отдельно.
Комплект поставки 1 батарейный отсек
A9176158
Батарейный отсек XS, 3 x AAизделие добавлено в вашу корзину
белый RAL 9002
A9250250
Батарейная прокладка
Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Комплект поставки 1 шт.
A9250250
Батарейная прокладкаизделие добавлено в вашу корзину
50x25x4mm
Аксессуары - базы
A9176137
База XS
Эргономичный наклон обеспечивает лёгкое считывание показаний. Также база обеспечивает дополнительное место для размещения зарядного устройства, слотов и т. д.
Исполнение Настольная
Комплект поставки 1 база, 1 нижняя панель, сборочные шурупы, шурупы для крепления платы, заглушка, защёлка, резиновые ножки
A9176137
База XSизделие добавлено в вашу корзину
белый RAL 9002
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
A9199005
Кабельный прижим
Прижим для фиксации кабеля на предусмотренном выступе. Подходит для диаметра кабеля прибл. ø 5-7 мм.
Комплект поставки 1 прижим, 2 шурупа
A9199005
Кабельный прижимизделие добавлено в вашу корзину
вулкан
Аксессуары - для защиты
A9176006

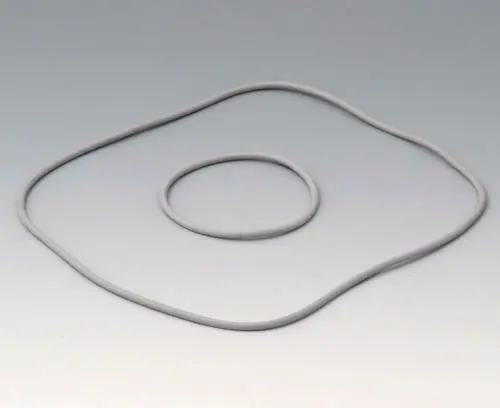

Набор уплотнительных прокладок XS
Для увеличения степени защиты корпуса DATEC-CONTROL XS.
Комплект поставки 1 набор уплотнительных прокладок
A9176006
Набор уплотнительных прокладок XSизделие добавлено в вашу корзину
A9176108
Защитный чехол XS
Специальный защитный чехол для корпуса DATEC-CONTROL XS. Предназначен для защиты прибора от ударных воздействий. Легко надевается на корпус благодаря эластичности материала.
Комплект поставки 1 защитный чехол
A9176108
Защитный чехол XSизделие добавлено в вашу корзину
вулкан
Аксессуары - для настенного монтажа / для подвеса
A9226337

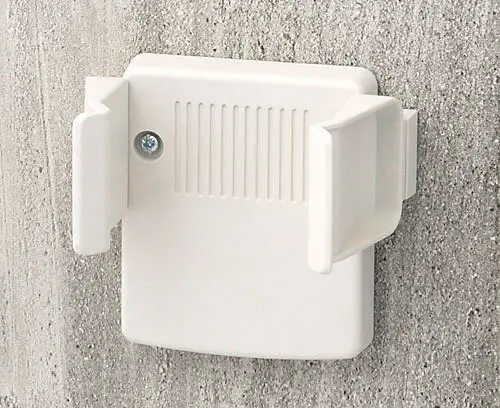

Настенный держатель
Настенный держатель для DATEC-CONTROL XS. Расстояние между лапами регулируется посредством перемещения планок, положение которых затем фиксируется при монтаже корпуса на стене.
Комплект поставки 1 основание, 2 планки, 2 лапы
A9226337
Настенный держательизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Прочие аксессуары
A9178008
Контактная колодка с контактными площадками
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178008
Контактная колодка с контактными площадкамиизделие добавлено в вашу корзину
Виды доработки для A9076107
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
200 mm
Ширина
94 mm
Высота
39,5 mm
Длина платы, в основании
190 mm
Ширина платы, в основании
46 mm
Длина платы, в верхней части
150 mm
Ширина платы, в верхней части
47 mm
Длина плёночной клавиатуры
116 mm
Ширина плёночной клавиатуры
50 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Инструкции по сборке (часть)
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 322 KB
- Чертёж в формате DWG 652 KB
- Чертёж в формате DXF 2 508 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 3 744 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00007881.x_t 6 049 KB
- 00007881.STEP 13 440 KB
- 00007881.SAT 13 788 KB
Аксессуары от сторонних производителей - другое
Масса/1 шт.
125 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
