Аксессуары для корпусов
A9005207
DATEC-COMPACT S
Компактный ручной корпус, состоящий из 3 частей, с эргономичной прочной конструкцией, с уплотнительной прокладкой. Идеально подходит для небольших приборов. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. С батарейным отсеком на 3 батарейки AAA, с доступом снаружи. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.
ИсполнениеС батарейным отсеком 3 х ААА
Комплект поставки1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9005207
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9190024
Набор батарейных контактов, 3 х ААА
Для подключения 3 батареек ААА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.
Комплект поставки 1 двойной правосторонний контакт, 1 двойной левосторонний контакт, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»
A9190024
Набор батарейных контактов, 3 х АААизделие добавлено в вашу корзину
никелированный
Аксессуары - базы

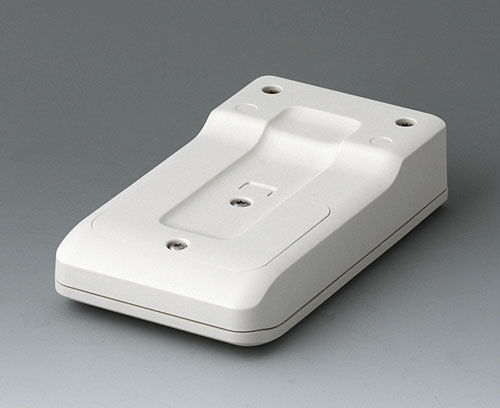

A9105507
База S
База для практичного хранения корпуса DATEC-COMPACT S с батарейным отсеком или без него. Идеально подходит для подзарядки прибора или передачи данных. Монтажные бобышки для крепления плат и компонентов. Посадочные места для пружинных контактов (поставляются отдельно).
Комплект поставки 1 база, 1 нижняя панель, резиновые ножки, набор сборочного крепежа
A9105507
База Sизделие добавлено в вашу корзину
белый RAL 9002
A9193031
Пружинный контакт
Подпружиненный круглый контакт со сферическим концом и воротниковым фланцем, для подзарядки. Необходимо сверление ступенчатого отверстия. Крепление самофиксацией. Контакт с электрической цепью через провод или через монтаж на плату. Токовая нагрузка до 15 А. Ход подвижной части 1, 5 мм, 1,7 Н. Обеспечивается очень низкое контактное сопротивление.
Комплект поставки 1 шт.
A9193031
Пружинный контактизделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса

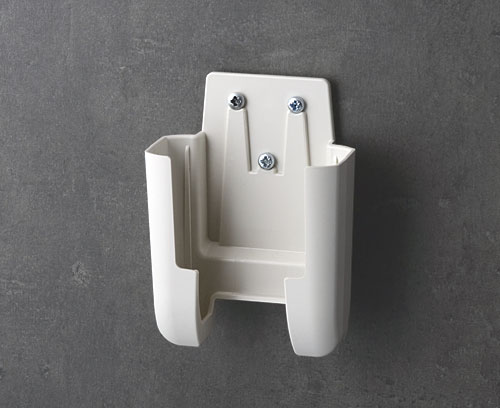

A9105627
Настенный держатель S
Специальный настенный держатель для корпусов DATEC-COMPACT S, для надёжного хранения прибора. Конструкция держателя даёт доступ к большей части передней и нижней поверхности корпуса. Держатель крепится к стене или другой поверхности с помощью стандартных шурупов с диаметром головки от 5,5 до 7 мм.
Комплект поставки 1 настенный держатель
A9105627
Настенный держатель Sизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0325060
Шуруп 2,5 x 6 мм (T8)
Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)изделие добавлено в вашу корзину
Прочие аксессуары
A9193030
Контактная площадка
Контактная площадка со штырём под пайку, для подзарядки. Необходимо ступенчатое отверстие. Крепление самофиксацией. Токовая нагрузка до 15 А. Очень низкое контактное сопротивление.
Комплект поставки 1 шт.
A9193030
Контактная площадкаизделие добавлено в вашу корзину
A9207150
Резиновые ножки 6,5 x 2 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9207150
Резиновые ножки 6,5 x 2 ммизделие добавлено в вашу корзину
Виды доработки для A9005207
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
136 mm
Ширина
74 mm
Высота
32 mm
Длина платы, в основании
50 mm
Ширина платы, в основании
65 mm
Длина платы, в верхней части
64 mm
Ширина платы, в верхней части
65 mm
Длина плёночной клавиатуры
102,6 mm
Ширина плёночной клавиатуры
55,5 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 322 KB
- Чертёж в формате DWG 687 KB
- Чертёж в формате DXF 2 561 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 887 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00016004.x_t 8 497 KB
- 00016004.step 16 354 KB
- 00016004.sat 16 755 KB
Масса/1 шт.
98 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9005207 and don't forget to request a quotation!
