Аксессуары для корпусов
B6021021

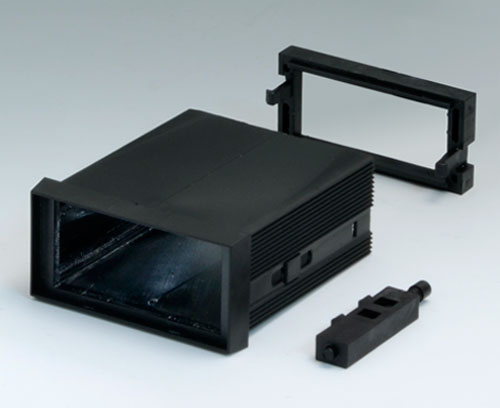

DIN-MODULAR CASE тип A
Передняя рамка несъёмная. Задняя рамка крепится на защёлках. Также на защёлках крепятся лицевая и задняя панели (поставляются отдельно). На двух стенках корпуса предусмотрены направляющие канавки для установки плат. Соответствует стандарту DIN IEC 61554.
Комплект поставки1 корпус, 1 задняя рамка, пластмассовые резьбовые монтажные прижимы
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B6021021
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары

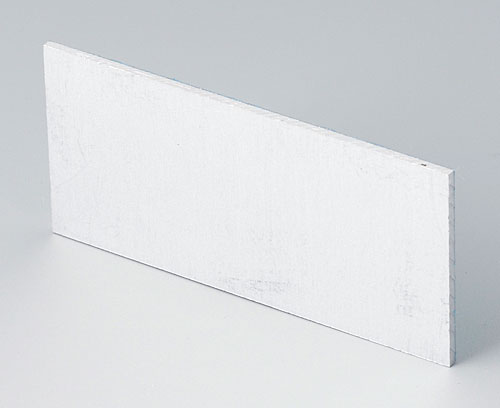

B6121111
Лицевая панель
Лицевая панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 лицевая панель
B6121111
Лицевая панельизделие добавлено в вашу корзину
матово-анодированный
67,7x31,6x1,5mm
B6121112
Задняя панель
Задняя панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 задняя панель
B6121112
Задняя панельизделие добавлено в вашу корзину
матово-анодированный
57,6x28,6x1mm

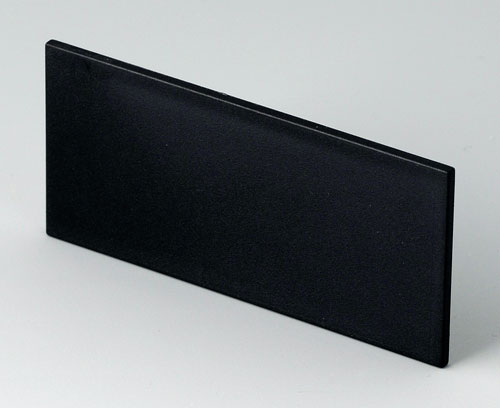

B6121221
Лицевая панель
Лицевая панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 лицевая панель
B6121221
Лицевая панельизделие добавлено в вашу корзину
черный RAL 9005
67,8x31,7x2mm

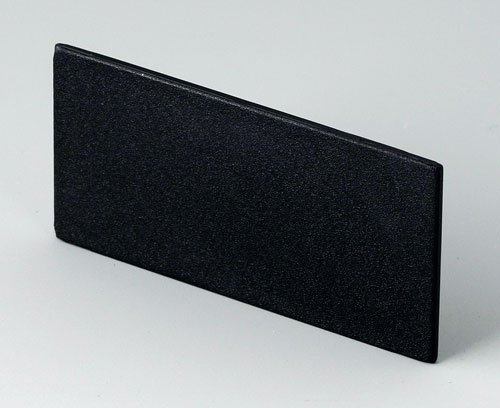

B6121222
Задняя панель
Задняя панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 задняя панель
B6121222
Задняя панельизделие добавлено в вашу корзину
черный RAL 9005
57,6x28,7x1,5mm
B6121331
Лицевая панель
Лицевая панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 лицевая панель
B6121331
Лицевая панельизделие добавлено в вашу корзину
прозрачный
67,7x31,6x2mm

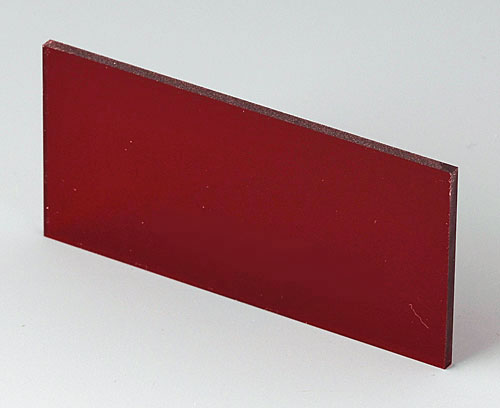

B6121341
Лицевая панель
Лицевая панель для DIN-MODULAR CASE 72 x 36.
Комплект поставки 1 лицевая панель
B6121341
Лицевая панельизделие добавлено в вашу корзину
прозр. красная
67,7x31,6x2mm
Виды доработки для B6021021
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
72 mm
Высота
36 mm
Глубина
75 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 157 KB
- Чертёж в формате DWG 296 KB
- Чертёж в формате DXF 886 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 118 KB
Масса/1 шт.
44 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Italy
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B6021021 and don't forget to request a quotation!
