Аксессуары для корпусов
B2823109
CONNECT S

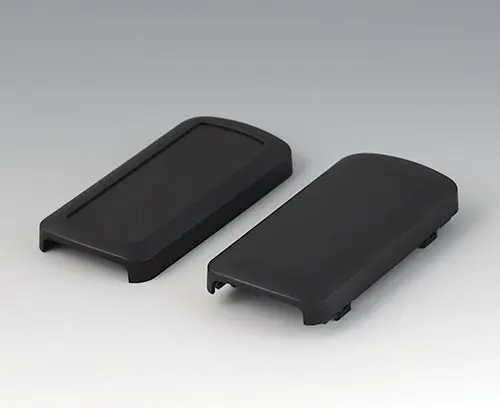

Корпус, состоящий из двух крышек: округлой и плоской (с рабочей областью). Углублённая область для защиты плёночной клавиатуры или наклейки. Корпус открыт с обоих торцов. Торцы могут быть закрыты торцевыми панелями и/или кабельными вводами (поставляются отдельно). Четыре монтажные бобышки для крепления платы на плоской крышке. Сборка на защёлках.
Комплект поставки1 округлая крышка, 1 плоская крышка с углубленной областью
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B2823109
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары
B2811207
Торцевая панель
Вставляется в пазы корпуса.
Комплект поставки 1 шт.
B2811207
Торцевая панельизделие добавлено в вашу корзину
белый RAL 9002
B2811209
Торцевая панель
Вставляется в пазы корпуса.
Комплект поставки 1 шт.
B2811209
Торцевая панельизделие добавлено в вашу корзину
черный RAL 9005
B2911308
Набор для ввода кабеля, 3,4 - 4,2
Для круглых кабелей с диаметром от 3,4 до 4,2 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911308
Набор для ввода кабеля, 3,4 - 4,2изделие добавлено в вашу корзину
вулкан
B2911309
Набор для ввода кабеля, 3,4 - 4,2
Для круглых кабелей с диаметром от 3,4 до 4,2 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911309
Набор для ввода кабеля, 3,4 - 4,2изделие добавлено в вашу корзину
черный RAL 9005
B2911318
Набор для ввода кабеля, 4,2 - 5,0
Для круглых кабелей с диаметром от 4,2 до 5,0 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911318
Набор для ввода кабеля, 4,2 - 5,0изделие добавлено в вашу корзину
вулкан
B2911319
Набор для ввода кабеля, 4,2 - 5,0
Для круглых кабелей с диаметром от 4,2 до 5,0 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911319
Набор для ввода кабеля, 4,2 - 5,0изделие добавлено в вашу корзину
черный RAL 9005
B2911328
Набор для ввода кабеля, 5,0 - 5,9
Для круглых кабелей с диаметром от 5,0 до 5,9 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911328
Набор для ввода кабеля, 5,0 - 5,9изделие добавлено в вашу корзину
вулкан
B2911329
Набор для ввода кабеля, 5,0 - 5,9
Для круглых кабелей с диаметром от 5,0 до 5,9 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.
Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа
B2911329
Набор для ввода кабеля, 5,0 - 5,9изделие добавлено в вашу корзину
черный RAL 9005
Аксессуары - для настенного монтажа / для подвеса
A9167029
Клипса-держатель
Для подвешивания приборов в корпусах SMART-CASE и CONNECT на трубы круглого сечения. Для установки на корпус необходимо просверлить отверстия в намеченных местах в нижней части корпуса.
Комплект поставки 1 клипса-держатель, набор сборочного крепежа
A9167029
Клипса-держательизделие добавлено в вашу корзину
черный RAL 9005
B2921509
Настенный держатель S
Специальный настенный держатель для корпусов CONNECT S, для надёжного хранения прибора с кабелем или без кабеля. Большой вырез снизу для разъёмов или кабельных вводов. Держатель крепится к стене или другой поверхности с помощью стандартных шурупов с диаметром головки от 5,5 до 7 мм.
Комплект поставки 1 настенный держатель
B2921509
Настенный держатель Sизделие добавлено в вашу корзину
черный RAL 9005
Аксессуары - для сборки
A0304031
Шуруп 2,2 x 5 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0304031
Шуруп 2,2 x 5 мм (PZ1)изделие добавлено в вашу корзину
Виды доработки для B2823109
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Длина
90 mm
Ширина
42 mm
Высота
22 mm
Длина платы, в основании
71 mm
Ширина платы, в основании
34 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 218 KB
- Чертёж в формате DWG 770 KB
- Чертёж в формате DXF 2 965 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 2 373 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00028774.x_t 6 531 KB
- 00028774.step 20 829 KB
- 00028774.sat 19 423 KB
Масса/1 шт.
31 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B2823109 and don't forget to request a quotation!
