A3120639
Ручка COM-KNOB 20, без углубления
Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки. Посадочное отверстие с фаской.
Максимальное вращательное усилие: 1,0 Нм (при сборке), 0,9 Нм (при эксплуатации).
1 ручка COM-KNOB (без углубления)
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A3120639
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые дополнительные комплектующие
A3220003
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220003
Крышка 20изделие добавлено в вашу корзину
коралл
A3220004
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220004
Крышка 20изделие добавлено в вашу корзину
пляж
A3220005
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220005
Крышка 20изделие добавлено в вашу корзину
лагуна
A3220006
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220006
Крышка 20изделие добавлено в вашу корзину
небо
A3220007
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220007
Крышка 20изделие добавлено в вашу корзину
минерал
A3220009
Крышка 20
Для ручки COM-KNOB 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A3220009
Крышка 20изделие добавлено в вашу корзину
неро
Аксессуары - для сборки
A6207009
Круглая гайка M7 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6207009
Круглая гайка M7 x 0,75изделие добавлено в вашу корзину
A6210009
Круглая гайка M10 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6210009
Круглая гайка M10 x 0,75изделие добавлено в вашу корзину
A6295009
Круглая гайка 3/8"-32G
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6295009
Круглая гайка 3/8"-32Gизделие добавлено в вашу корзину
A6300000
Монтажный ключ
Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.
Комплект поставки 1 монтажный ключ
A6300000
Монтажный ключизделие добавлено в вашу корзину
Прочие аксессуары
A4420001

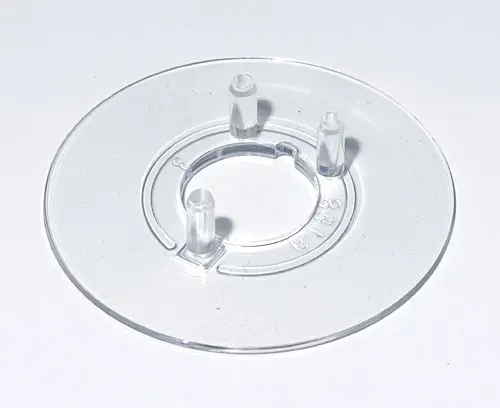

Диск 20, без разметки
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность.
Комплект поставки 1 диск
A4420001
Диск 20, без разметкиизделие добавлено в вашу корзину
прозрачный
A4420010

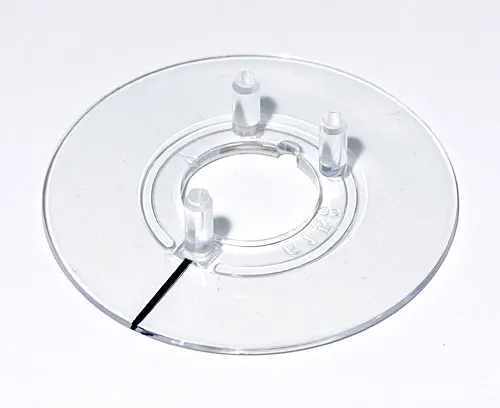

Диск 20, с риской
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность. Чёрная риска.
Комплект поставки 1 диск
A4420010
Диск 20, с рискойизделие добавлено в вашу корзину
прозрачный
A4420060

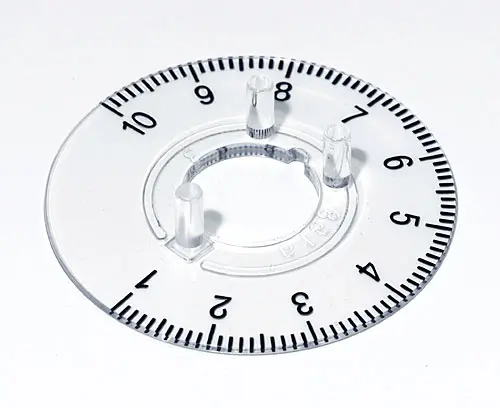

Диск 20, со шкалой
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность. Чёрная шкала.
Комплект поставки 1 диск
A4420060
Диск 20, со шкалойизделие добавлено в вашу корзину
прозрачный
A6020019

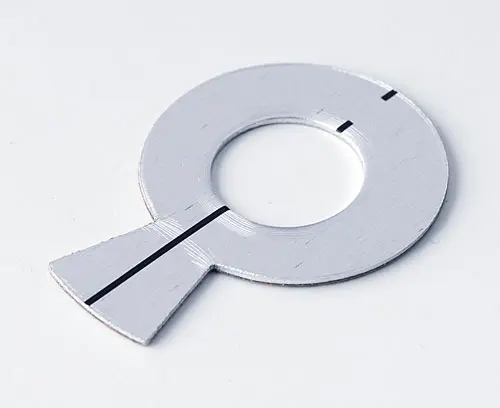

Диск с меткой 20
Подходит для круглых ручек и ручек с крылышками диаметром 20 мм / ручек COM-KNOB диаметром 20 мм. Снабжён самоклеящейся плёнкой. Чёрная метка.
Комплект поставки 1 диск
A6020019
Диск с меткой 20изделие добавлено в вашу корзину
Виды доработки для A3120639
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Диаметр
20 mm
Высота
16 mm
Диаметр отверстия ″
1/4″
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 105 KB
- Чертёж в формате DWG 287 KB
- Чертёж в формате DXF 855 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 667 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00010524.x_t 668 KB
- 00010524.step 1 379 KB
- 00010524.sat 1 728 KB
Масса/1 шт.
6 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
84879090
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A3120639 and don't forget to request a quotation!
