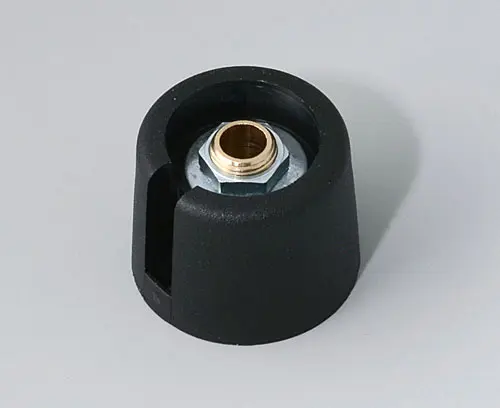

A3020639 Ручка COM-KNOB 20, с углублением

A3020639

Ручка COM-KNOB 20, с углублением

Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки. Посадочное отверстие с фаской.
Максимальное вращательное усилие: 1,0 Нм (при сборке), 0,9 Нм (при эксплуатации).

Комплект поставки

1 ручка COM-KNOB (с углублением)

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

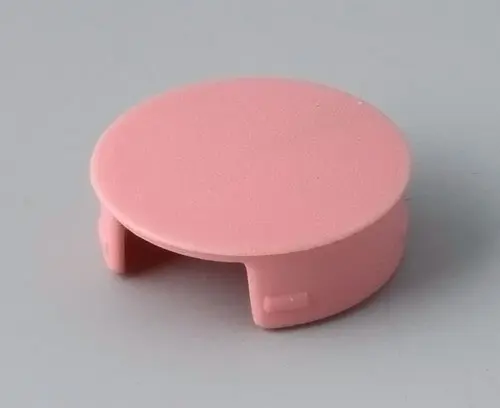

A3220003 Крышка 20

A3220003

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220003

Крышка 20
изделие добавлено в вашу корзину
ПА 6
коралл

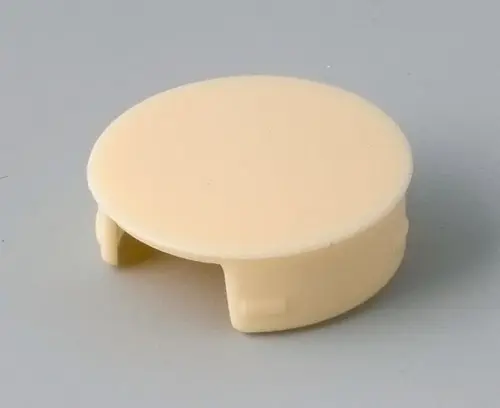

A3220004 Крышка 20

A3220004

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220004

Крышка 20
изделие добавлено в вашу корзину
ПА 6
пляж

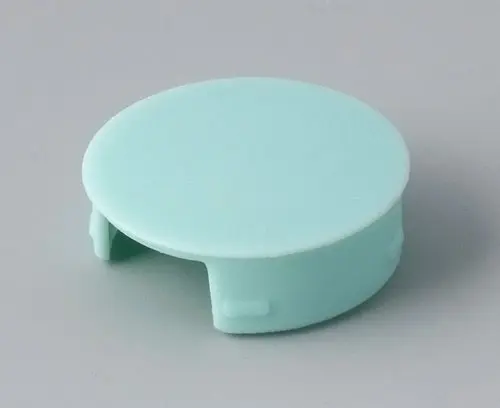

A3220005 Крышка 20

A3220005

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220005

Крышка 20
изделие добавлено в вашу корзину
ПА 6
лагуна

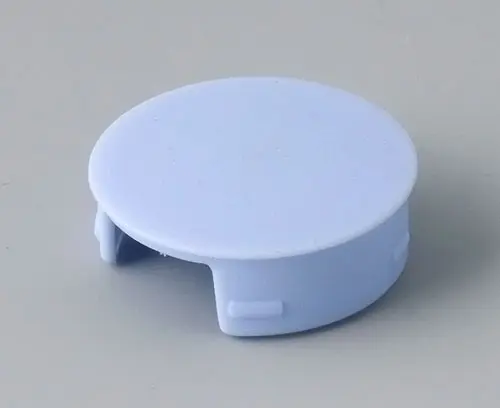

A3220006 Крышка 20

A3220006

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220006

Крышка 20
изделие добавлено в вашу корзину
ПА 6
небо

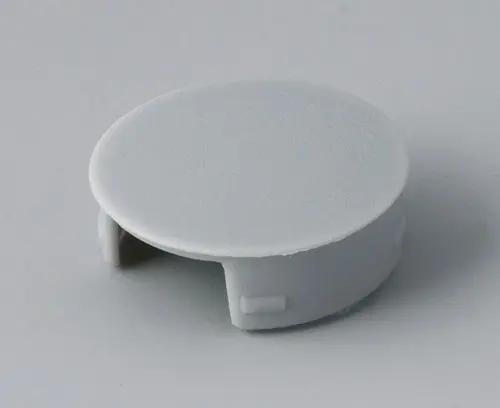

A3220007 Крышка 20

A3220007

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220007

Крышка 20
изделие добавлено в вашу корзину
ПА 6
минерал

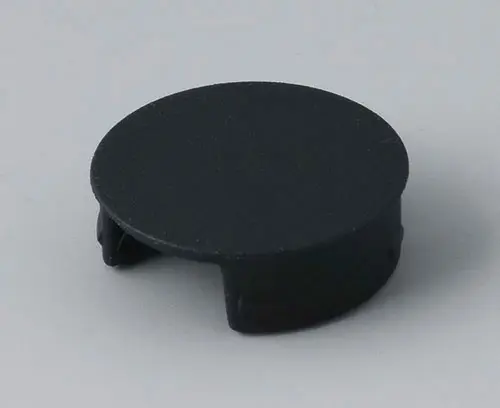

A3220009 Крышка 20

A3220009

Крышка 20 Для ручки COM-KNOB 20. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3220009

Крышка 20
изделие добавлено в вашу корзину
ПА 6
неро
A3320003 Указатель 20-50

A3320003

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320003

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
коралл

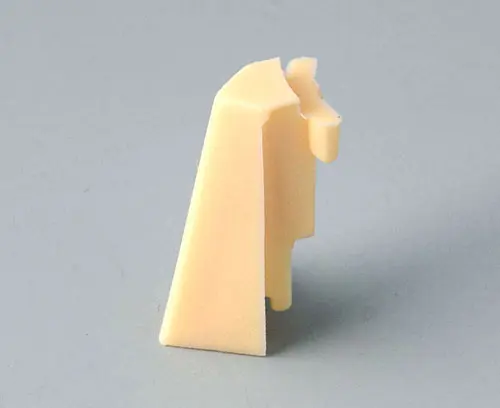

A3320004 Указатель 20-50

A3320004

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320004

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
пляж

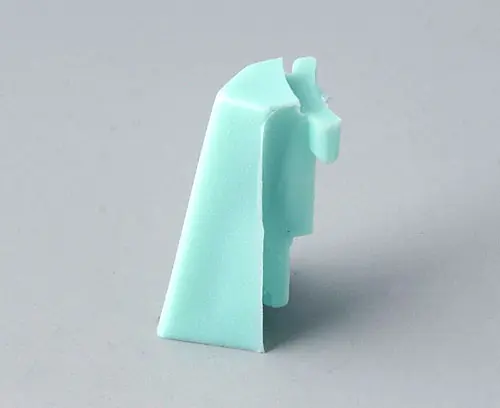

A3320005 Указатель 20-50

A3320005

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320005

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
лагуна
A3320006 Указатель 20-50

A3320006

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320006

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
небо

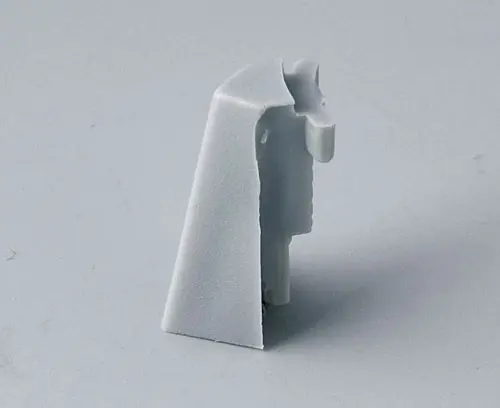

A3320007 Указатель 20-50

A3320007

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320007

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
минерал

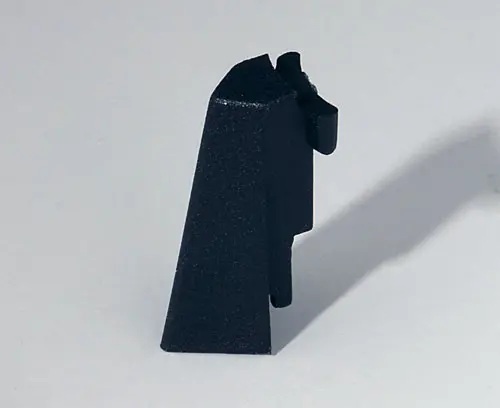

A3320009 Указатель 20-50

A3320009

Указатель 20-50 Для ручек COM-KNOB 20-50 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3320009

Указатель 20-50
изделие добавлено в вашу корзину
ПА 6
неро

Аксессуары - для сборки

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

Закрыть

A6300000

Монтажный ключ
изделие добавлено в вашу корзину

Виды доработки для A3020639

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
неро
Диаметр
20 mm
Высота
16 mm
Диаметр отверстия ″
1/4″
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
8 g
Код таможенного тарифа
(изделия OKW)
84879090
Страна изготовления
Germany
