A3016048 Ручка COM-KNOB 16, с углублением

A3016048

Ручка COM-KNOB 16, с углублением

Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки. Посадочное отверстие без фаски.
Максимальное вращательное усилие: 0,6 Нм (при сборке), 0,5 Нм (при эксплуатации).

Комплект поставки

1 ручка COM-KNOB (с углублением)

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

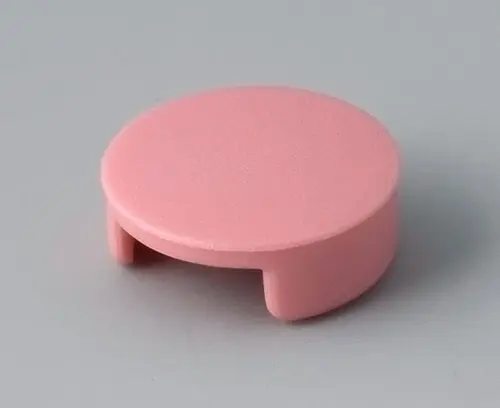

A3216003 Крышка 16

A3216003

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216003

Крышка 16
изделие добавлено в вашу корзину
ПА 6
коралл
A3216004 Крышка 16

A3216004

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216004

Крышка 16
изделие добавлено в вашу корзину
ПА 6
пляж

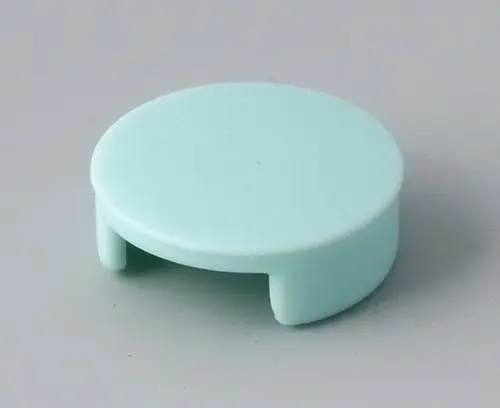

A3216005 Крышка 16

A3216005

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216005

Крышка 16
изделие добавлено в вашу корзину
ПА 6
лагуна

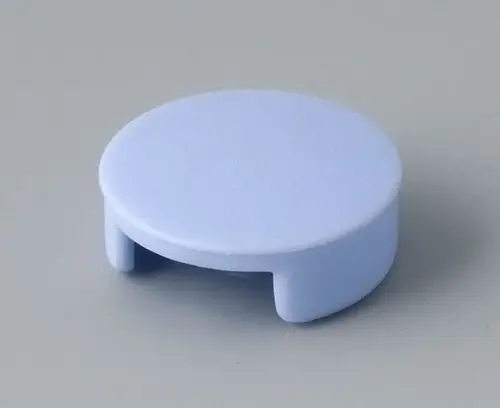

A3216006 Крышка 16

A3216006

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216006

Крышка 16
изделие добавлено в вашу корзину
ПА 6
небо

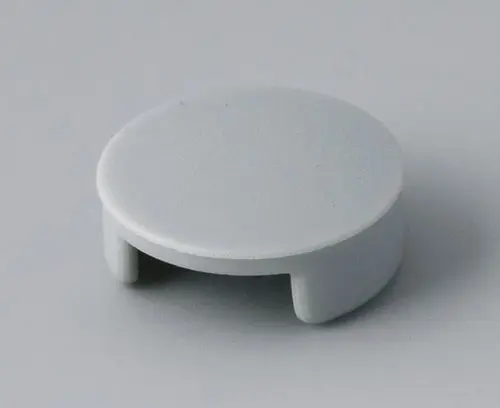

A3216007 Крышка 16

A3216007

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216007

Крышка 16
изделие добавлено в вашу корзину
ПА 6
минерал

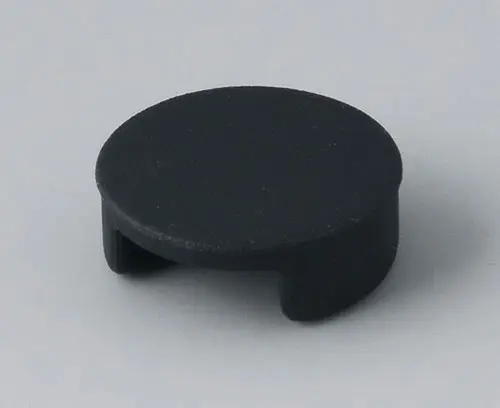

A3216009 Крышка 16

A3216009

Крышка 16 Для ручки COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A3216009

Крышка 16
изделие добавлено в вашу корзину
ПА 6
неро

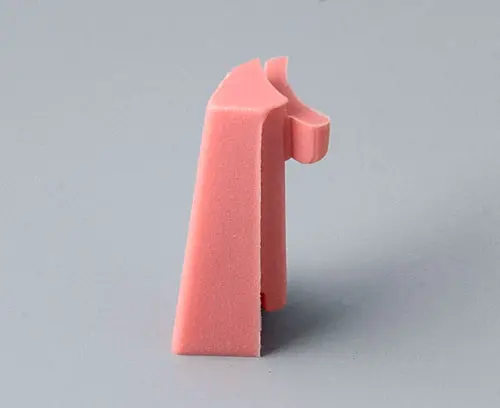

A3316003 Указатель 16

A3316003

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316003

Указатель 16
изделие добавлено в вашу корзину
ПА 6
коралл

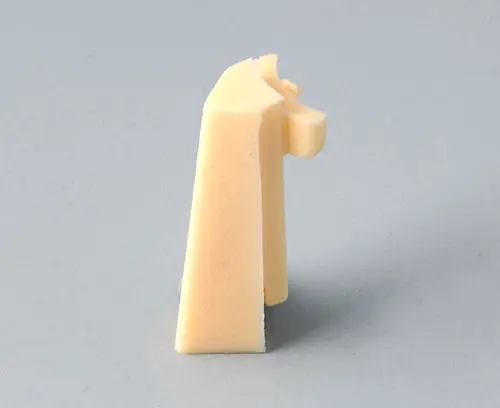

A3316004 Указатель 16

A3316004

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316004

Указатель 16
изделие добавлено в вашу корзину
ПА 6
пляж

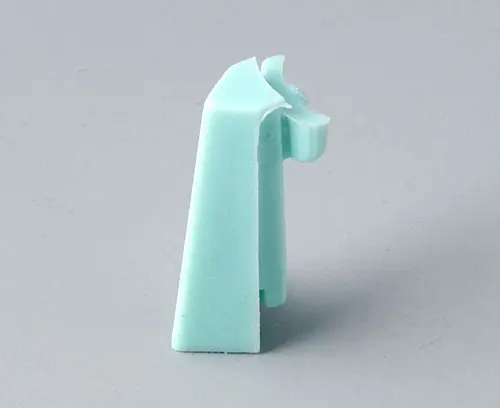

A3316005 Указатель 16

A3316005

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316005

Указатель 16
изделие добавлено в вашу корзину
ПА 6
лагуна

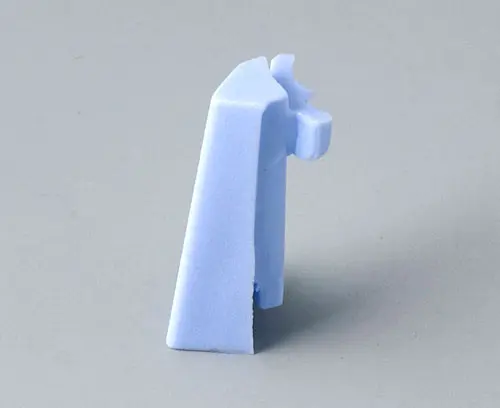

A3316006 Указатель 16

A3316006

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316006

Указатель 16
изделие добавлено в вашу корзину
ПА 6
небо

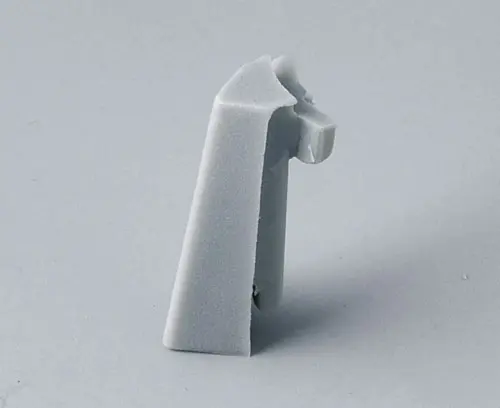

A3316007 Указатель 16

A3316007

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316007

Указатель 16
изделие добавлено в вашу корзину
ПА 6
минерал

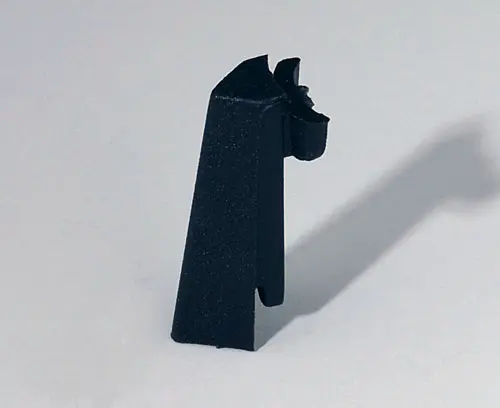

A3316009 Указатель 16

A3316009

Указатель 16 Для ручек COM-KNOB 16 с углублением. Фиксируется на защёлках.

Комплект поставки 1 указатель

Закрыть

A3316009

Указатель 16
изделие добавлено в вашу корзину
ПА 6
неро

Аксессуары - для сборки

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

Закрыть

A6300000

Монтажный ключ
изделие добавлено в вашу корзину
A7516000 Крышка гайки 16, без риски

A7516000

Крышка гайки 16, без риски Для круглых ручек и ручек с крылышками 16 / ручек COM-KNOB 16. Фиксируется на защёлках.

Комплект поставки 1 крышка гайки

Закрыть

A7516000

Крышка гайки 16, без риски
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005

Виды доработки для A3016048

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
вулкан
Диаметр
16 mm
Высота
16 mm
Диаметр отверстия
4 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
5 g
Код таможенного тарифа
(изделия OKW)
84879090
Страна изготовления
Germany
