B4213208
CARRYTEC L
Усиленный корпус с ручкой для использования вне помещений. Углублённая область для размещения плёночной клавиатуры. Плоские, защищённые от ударов области на боковых сторонах нижней части для размещения элементов интерфейса, соединителей, периферийного оборудования и т. п. Возможна установка соединителей на задней стороне корпуса, в том числе в сочетании с креплением корпуса на систему подвеса в соответствии со стандартом VESA (100 x 100 мм). Монтажные бобышки для крепления плат в верхней и нижней частях. Возможна установка корпуса на базу (поставляется отдельно) и организация связи между ними с помощью контактных колодок (поставляются отдельно), а также размещение в корпусе батарейного отсека под 5 батареек АА (требуется механическая доработка корпуса).
Комплект поставкиВерхняя и нижняя части, эластичная вставка для ручки, набор cборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B4213208
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9338218
Батарейный отсек, 5 x AA
Для монтажа в лицевой панели или в стенке корпуса. Легкая замена батареек. Крышка батарейного отсека на защёлках и/или на винтах.
Положение при монтаже: батарейный отсек – стенка корпуса – прижимная рамка. Допустим монтаж без использования прижимной рамки, с помощью самоклеящейся плёнки. Рекомендуемая толщина стенки корпуса: 3 мм. Необходимо также дополнительное углубление 1,5 мм в стенке корпуса для того, чтобы поверхность батарейного отсека располагалась заподлицо с поверхностью стенки. При увеличении толщины стенки необходимо соответствующее увеличение длины монтажных шурупов.
Положение при монтаже: батарейный отсек – стенка корпуса – прижимная рамка. Допустим монтаж без использования прижимной рамки, с помощью самоклеящейся плёнки. Рекомендуемая толщина стенки корпуса: 3 мм. Необходимо также дополнительное углубление 1,5 мм в стенке корпуса для того, чтобы поверхность батарейного отсека располагалась заподлицо с поверхностью стенки. При увеличении толщины стенки необходимо соответствующее увеличение длины монтажных шурупов.
Комплект поставки 1 батарейный отсек, 1 крышка + винт М3, 1 прижимная рамка, 2 уплотнительные прокладки, 1 набор никелированных батарейных контактов, 4 шурупа
A9338218
Батарейный отсек, 5 x AAизделие добавлено в вашу корзину
лава
93x98mm
Аксессуары - базы
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
B4308228
Нижняя панель для базы
Рекомендуется для настольных применений. В комплект входят резиновые ножки для предотвращения проскальзывания базы.
Комплект поставки 1 нижняя панель, 4 резиновые ножки, набор сборочного крепежа
B4308228
Нижняя панель для базыизделие добавлено в вашу корзину
лава
B4313218
База L
Для надёжного хранения корпуса. Может использоваться в качестве настольной подставки или настенного держателя. При использовании в качестве настенного держателя необходимо использовать адаптер (заказывается отдельно). Нижняя панель заказывается отдельно. При установке на базу корпус фиксируется на защёлке. Опционально можно организовать связь корпуса с базой с помощью специальных контактов (заказываются отдельно).
Комплект поставки 1 база, набор сборочного крепежа
B4313218
База Lизделие добавлено в вашу корзину
лава
B4313248
Настенный адаптер для базы L
Адаптер для установки базы L на стену. Необходим при использовании корпуса CARRYTEC L с настенной базой. В комплект поставки входят два шурупа для крепления базы к адаптеру.
Комплект поставки 1 адаптер, 2 шурупа
B4313248
Настенный адаптер для базы Lизделие добавлено в вашу корзину
лава
Аксессуары - для защиты

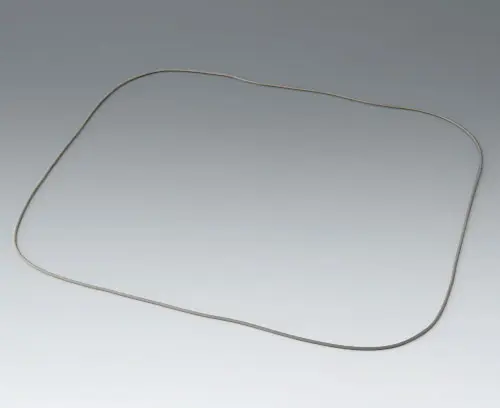

B4313001
Уплотнительная прокладка L
Для увеличения степени защиты корпуса CARRYTEC L. Прокладка размещается в канавке нижней части корпуса.
Комплект поставки 1 уплотнительная прокладка
B4313001
Уплотнительная прокладка Lизделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
B4308238
Подвес
Универсальный элемент для подвеса на круглые трубы диаметром до 32 мм или стандартные рейки DIN EN ISO 19054 (25 х 10 мм). Необходимы 2 отверстия диаметром ø 2,4 мм. В комплекте 2 шурупа Ø 3 x 8 со шлицем Torx 10.
Комплект поставки 1 подвеса, 2 шурупа ø 3 x 8 мм (T10)
B4308238
Подвесизделие добавлено в вашу корзину
лава
Аксессуары - для сборки
A0325080
Шуруп 2,5 х 8 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0325080
Шуруп 2,5 х 8 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
A9178008
Контактная колодка с контактными площадками
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178008
Контактная колодка с контактными площадкамиизделие добавлено в вашу корзину
A9193042
Панели без контактных колодок
Универсальный монтажный набор, облегчающий установку контактных колодок для передачи данных и напряжения питания между базой и корпусом. Состоит из двух пластмассовых панелей для монтажа 6-контактных колодок (аксессуары: колодка с плоскими контактами для корпуса и колодка с пружинными контактами для базы).
Установка панелей производится при помощи вклеивания в подготовленный вырез в стенке корпуса/базы. Панели могут быть установлены на корпус и базу в первую очередь, а контактные колодки уже впоследствии.
Установка панелей производится при помощи вклеивания в подготовленный вырез в стенке корпуса/базы. Панели могут быть установлены на корпус и базу в первую очередь, а контактные колодки уже впоследствии.
Комплект поставки 2 панели
A9193042
Панели без контактных колодокизделие добавлено в вашу корзину
черный RAL 9005
A9193044
Панели с контактными колодками
Набор из 2 пластмассовых панелей с установленными на них 6-контактными колодками. Облегчает монтаж контактных колодок для передачи данных и напряжения питания между базой и корпусом. Колодка с плоскими контактами и колодка с пружинными контактами приклеены к соответствующим панелям.
Установка панелей производится при помощи вклеивания в подготовленный вырез в стенке корпуса/базы (колодка с плоскими контактами для корпуса и колодка с пружинными контактами для базы).
Установка панелей производится при помощи вклеивания в подготовленный вырез в стенке корпуса/базы (колодка с плоскими контактами для корпуса и колодка с пружинными контактами для базы).
Комплект поставки 2 панели, 1 контактная колодка с плоскими контактами, 1 контактная колодка с пружинными контактами
A9193044
Панели с контактными колодкамиизделие добавлено в вашу корзину
черный RAL 9005
Виды доработки для B4213208
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Kорпус
Bставка из эластомера
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
Kорпус
лава,
Bставка из эластомера оранжевый
Bставка из эластомера оранжевый
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
348 mm
Высота
303 mm
Глубина
117 mm
Длина платы, в основании
310 mm
Ширина платы, в основании
213 mm
Длина платы, в верхней части
305 mm
Ширина платы, в верхней части
216 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 398 KB
- Чертёж в формате DWG 922 KB
- Чертёж в формате DXF 3 634 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 259 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00013728.x_t 16 669 KB
- 00013728.step 28 131 KB
- 00013728.sat 34 508 KB
Масса/1 шт.
1211 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
