Аксессуары для корпусов
B1606207

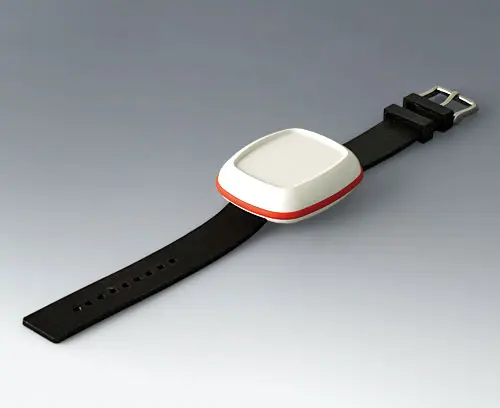

BODY-CASE L, с углублённой областью
Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки.
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком поставляются отдельно.
Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка герметизирующего кольца не выполняется.
С углублённой областью
Комплект поставки1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)
Сгенерировать вашу спецификацию в формате PDF для B1606207
Выберите те пункты, которые вы хотите включить в PDF.

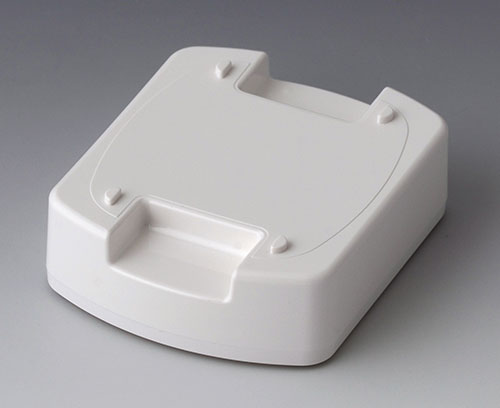

Аксессуары - базы
B1706017
Замечание: если на корпусе установлена клипса, то использование базы невозможно.
Комплект поставки 1 верхняя часть, 1 нижняя панель, набор сборочного крепежа
B1706017
База Lбелый RAL 9016
62x50x17mm
Аксессуары - для ношения

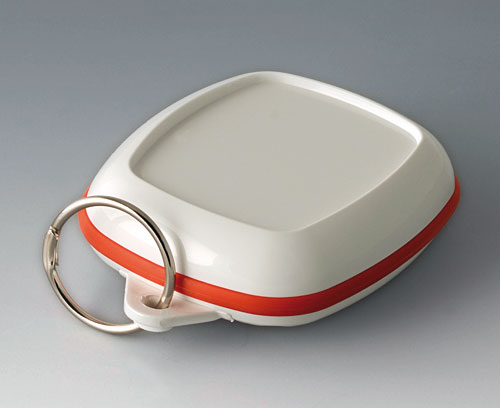

A9164001
Комплект поставки 1 кольцо для ключей
A9164001
Кольцо для ключейникелированный
20,5mm

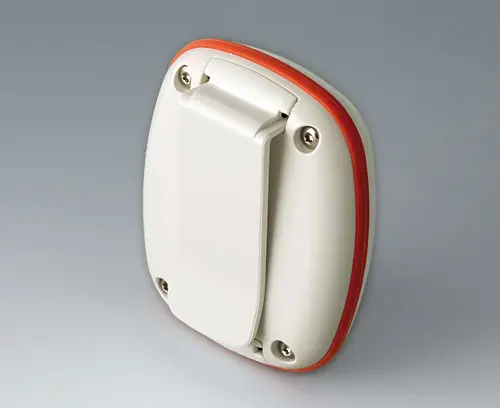

B1706001
Комплект поставки 1 набор
B1706001
Набор с клипсой и ушкомбелый RAL 9016
B1706202
Внимание:

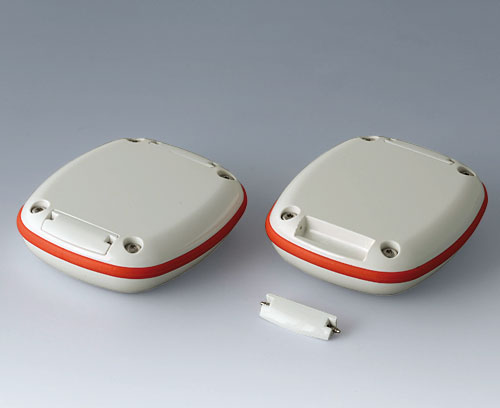

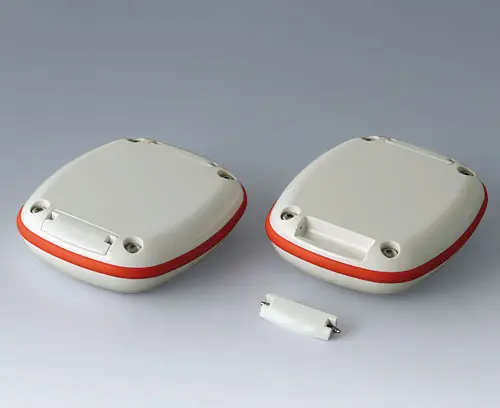

Подпружиненные стержни Ø 1,5 х 18 мм, поставляемые вместе с корпусом, идеально подходят для установки дополнительных аксессуаров (ушка или клипсы), но иногда могут отсоединяться под нагрузкой при использовании с силиконовым ремешком B1706202. По этой причине для использования с ремешком мы дополнительно предлагаем подпружиненные стержни B1706206 (Ø 1.5 x 19 mm).
Рекомендуем провести необходимые испытания для принятия решения о необходимости их использования.
Комплект поставки 1 ремешок

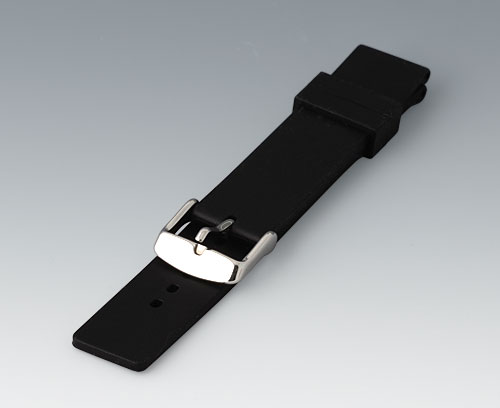

B1706202
Назапястный ремешок шириной 18 ммчерный
B1706203
Комплект поставки 1 приспособление
B1706203
Приспособление для подпружиненных стержней
B9100063
ATTENTION, PART TO BE DISCONTINUED:
The article is only available in limited quantities. Please ask for it!
Комплект поставки 1 шт.

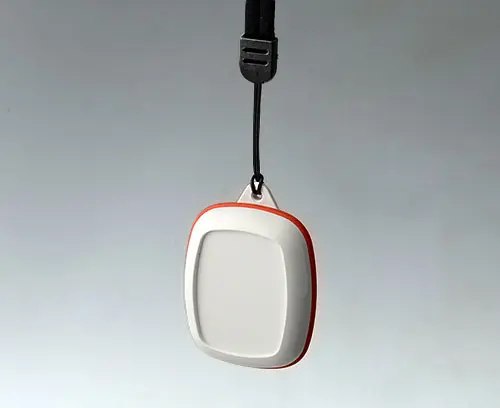

B9100063
Ремешок для ношения860mm
Основание и крышка
Промежуточное кольцо
Промежуточное кольцо красный RAL 2002
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 492 KB
- Чертёж в формате DWG 902 KB
- Чертёж в формате DXF 3 426 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 733 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00020273.x_t 3 486 KB
- 00020273.step 7 840 KB
- 00020273.sat 12 155 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B1606207 and don't forget to request a quotation!
