B1606107

BODY-CASE L, без углублённой области

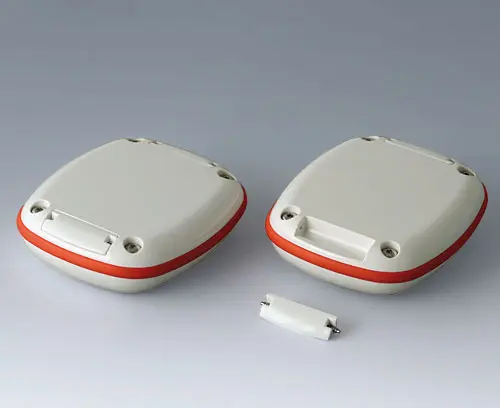

Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком поставляются отдельно.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка герметизирующего кольца не выполняется.

Исполнение

Без углублённой области

Комплект поставки

1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B1606107

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - базы

B1706017 База L

B1706017

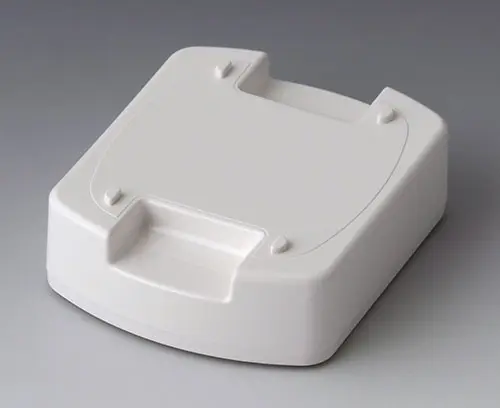

База L Для хранения корпуса BODY-CASE, а также для размещения электронных компонентов, например индуктивного зарядного устройства. Верхняя часть оснащена направляющими для облегчения правильной установки корпуса. Возможно объединение нескольких баз для использования с одной печатной платой.

Замечание: если на корпусе установлена клипса, то использование базы невозможно.

Комплект поставки 1 верхняя часть, 1 нижняя панель, набор сборочного крепежа

B1706017

База L
изделие добавлено в вашу корзину

белый RAL 9016
62x50x17mm

Аксессуары - для ношения

A9164001 Кольцо для ключей

A9164001

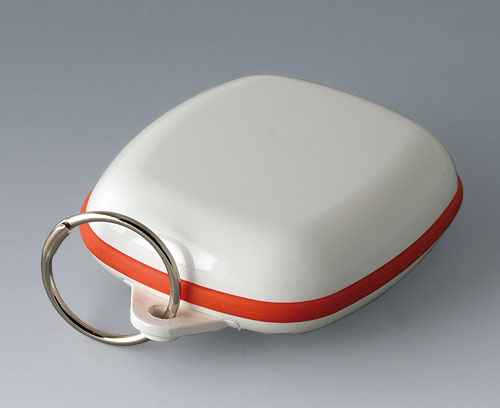

Кольцо для ключей Диаметр 20,5 мм.

Комплект поставки 1 кольцо для ключей

A9164001

Кольцо для ключей
изделие добавлено в вашу корзину

никелированный
20,5mm
B1706001 Набор с клипсой и ушком

B1706001

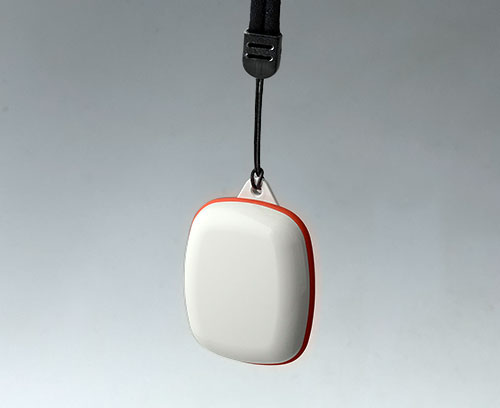

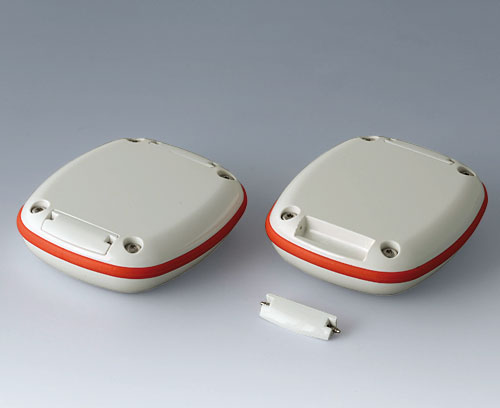

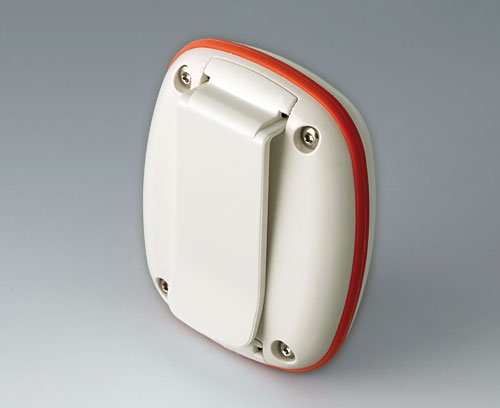

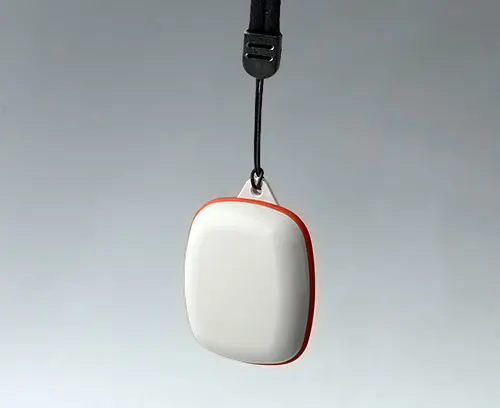

Набор с клипсой и ушком Набор специальных аксессуаров для BODY-CASE. Набор состоит из 1 накарманной клипсы, 1 ушка для подвеса, а также 2 заглушек для закрывания углублений для присоединения ремешка. Аксессуары устанавливаются с помощью входящих в комплект поставки корпуса подпружиненных стержней.

Комплект поставки 1 набор

B1706001

Набор с клипсой и ушком
изделие добавлено в вашу корзину

белый RAL 9016

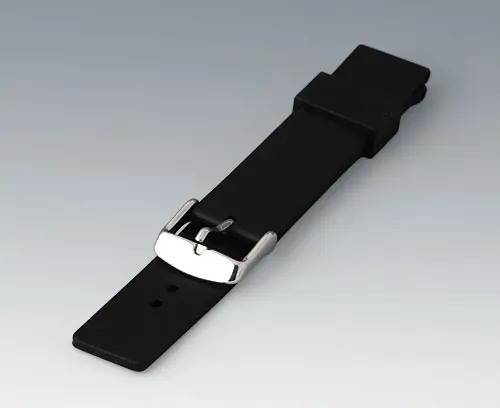

B1706202 Назапястный ремешок шириной 18 мм

B1706202

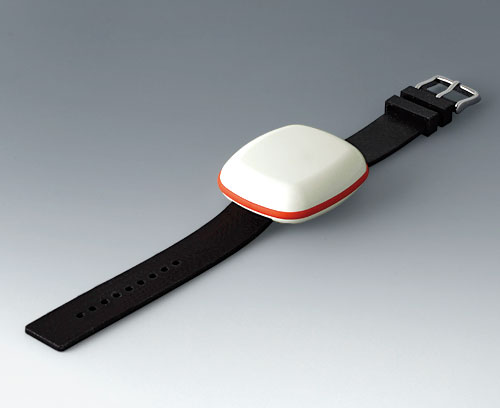

Назапястный ремешок шириной 18 мм Специальный силиконовый ремешок для корпусов BODY-CASE: эластичный, непромокаемый и удобный. Гладкая поверхность облегчает чистку. Ширина 18 мм. Полная длина без учёта пряжки ок. 193 мм. Пряжка из нержавеющей стали. Установка с помощью подпружиненных стержней, поставляемых с корпусом.

Внимание:
Подпружиненные стержни Ø 1,5 х 18 мм, поставляемые вместе с корпусом, идеально подходят для установки дополнительных аксессуаров (ушка или клипсы), но иногда могут отсоединяться под нагрузкой при использовании с силиконовым ремешком B1706202. По этой причине для использования с ремешком мы дополнительно предлагаем подпружиненные стержни B1706206 (Ø 1.5 x 19 mm).
Рекомендуем провести необходимые испытания для принятия решения о необходимости их использования.

Комплект поставки 1 ремешок

B1706202

Назапястный ремешок шириной 18 мм
изделие добавлено в вашу корзину

черный
B1706203 Приспособление для подпружиненных стержней

B1706203

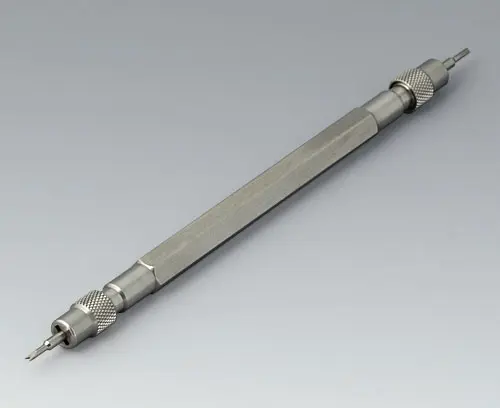

Приспособление для подпружиненных стержней Инструмент с "вилкой" на конце для лёгкой установки и съёма подпружиненных стержней для ремешка, клипсы, ушка и заглушек. Заострённый конец подходит для выдавливания подпружиненных стержней металлических браслетов. Примечание: реальное изделие может отличаться от показанного на картинке.

Комплект поставки 1 приспособление

B1706203

Приспособление для подпружиненных стержней
изделие добавлено в вашу корзину
B9100063 Ремешок для ношения

B9100063

Ремешок для ношения С защёлкивающимся замком.

ATTENTION, PART TO BE DISCONTINUED:
The article is only available in limited quantities. Please ask for it!

Комплект поставки 1 шт.

B9100063

Ремешок для ношения
изделие добавлено в вашу корзину
черный
860mm

Виды доработки для B1606107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Основание и крышка

Промежуточное кольцо
Степень защиты
Цвет
Основание и крышка белый RAL 9016,
Промежуточное кольцо красный RAL 2002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
55 mm
Ширина
46 mm
Высота
17 mm
Длина платы, в основании
39,6 mm
Ширина платы, в основании
38 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
12 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B1606107 and don't forget to request a quotation!
