B5011229

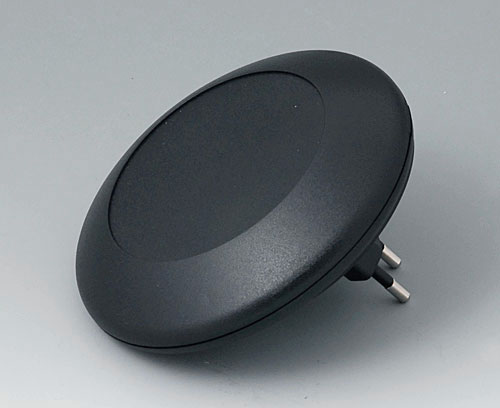

ART-CASE R110 F (с вилкой)

Корпус для электронного прибора со встроенной евровилкой (DIN VDE 0620 часть 101). Верхняя часть с углублённой областью под плёночную клавиатуру.
Не подходит для розеток со встроенной повышенной защитой от касания!

Исполнение

Нижняя часть "наклонная", с вилкой

Комплект поставки

1 нижняя часть, 1 вилкой, 1 верхняя часть, 1 нижняя крышка с вилкой, набор крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B5011229

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для сборки

B5111201 Набор шурупов

B5111201

Набор шурупов Набор шурупов 2,5 x 5 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

B5111201

Набор шурупов
изделие добавлено в вашу корзину

Виды доработки для B5011229

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Bилкой

Основание и крышка
Степень защиты
Цвет
черный RAL 9005
Стандарты
Соответствует RoHS
Соответствует REACH
DIN VDE 0620 часть 101
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Диаметр
⌀ 110 mm
Высота
38 mm
Диаметр клавиатуры
⌀ 72 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
67 g
Код таможенного тарифа
(изделия OKW)
85480090
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B5011229 and don't forget to request a quotation!
