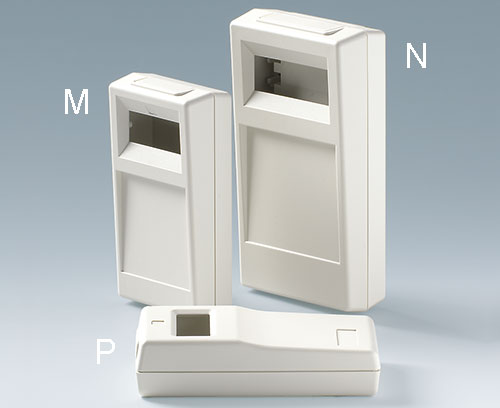

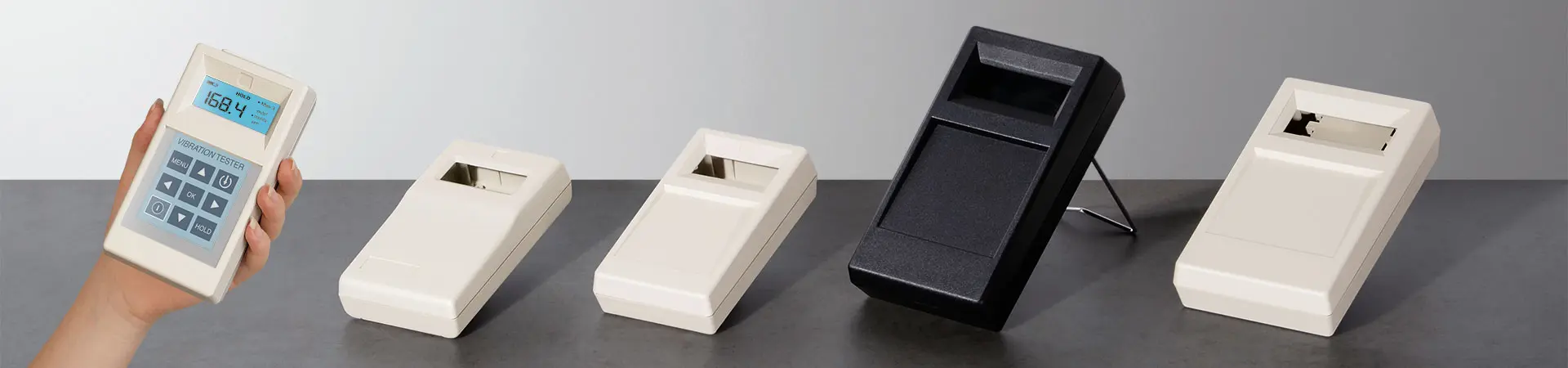

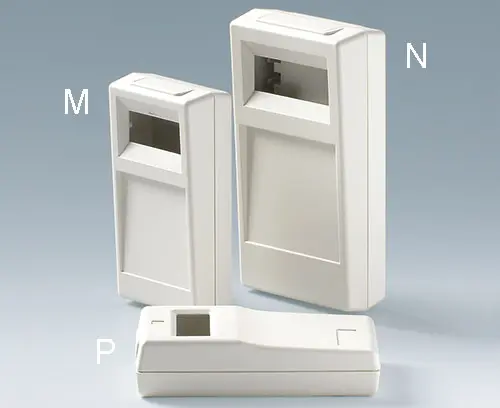

Hand-Held-Box

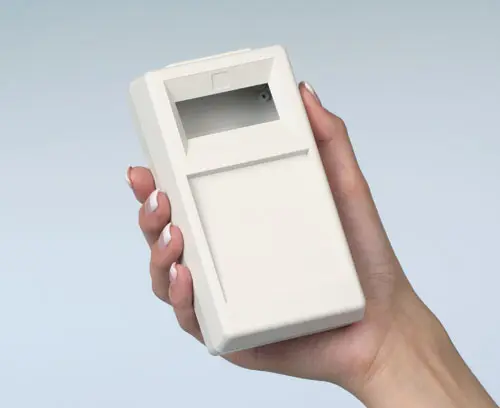

Ручные Корпуса для Измерительных Приборов

Проверенные и испытанные простые и эргономичные ручные корпуса.

  • разработаны для размещения ЖК дисплеев

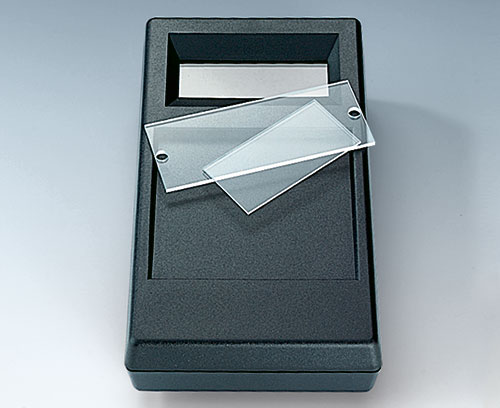

  • дисплейные стекла из оргстекла (аксессуары) для защиты дисплея; крепление с помощью входящей в комплект самоклеящейся пленки

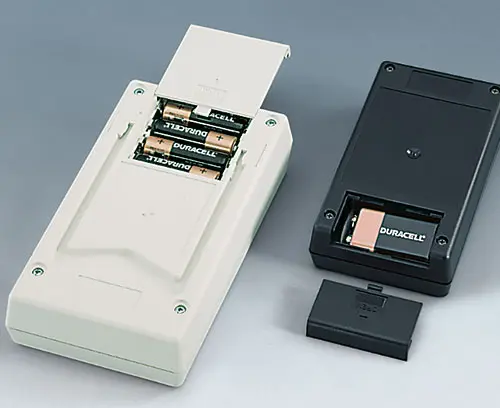

  • батарейные отсеки (C, AA и 9 В)
  • крышка батарейного отсека на защёлке обеспечивает лёгкость замены батареек

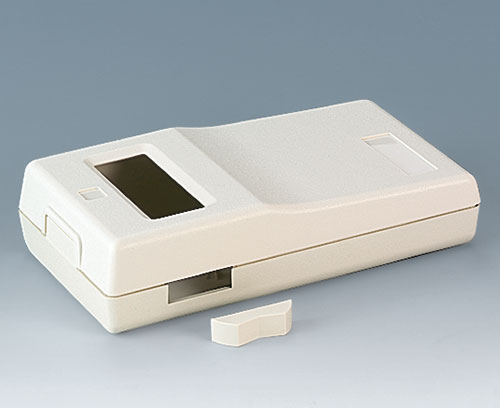

  • исполнения с/без рычага для кулисного переключателя (тип P)

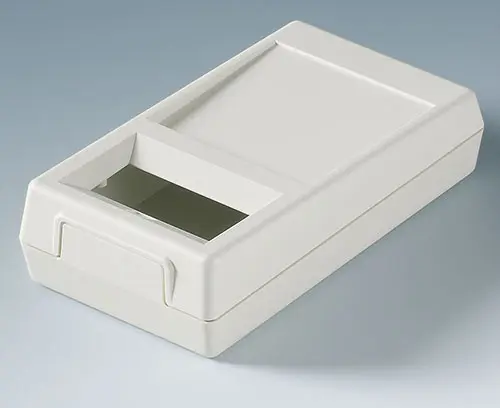

  • выступающая торцевая панель на нижней части для размещения разъёмов

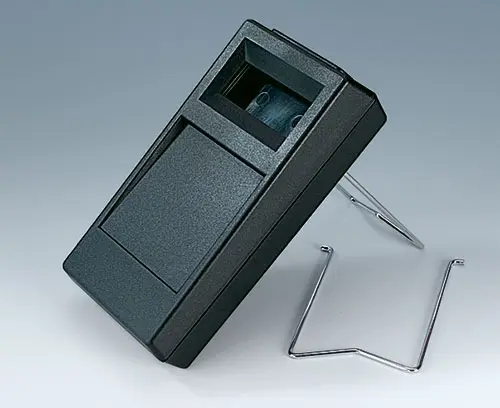

  • откидывающаяся подставка для наклона прибора при настольном применении

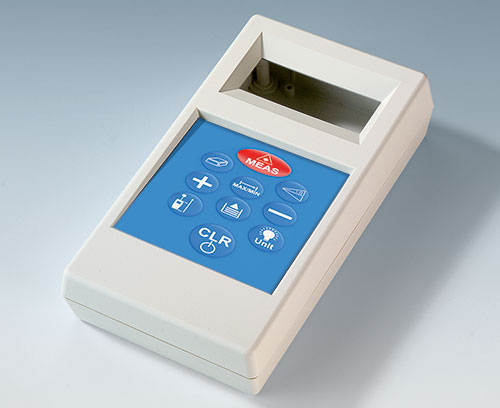

  • углублённая область на верхней части для размещения плёночной клавиатуры (тип M, N)
  • монтажные бобышки для крепления плат
Экспорт в PDF

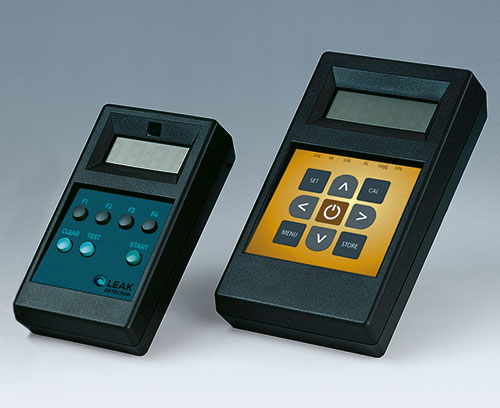

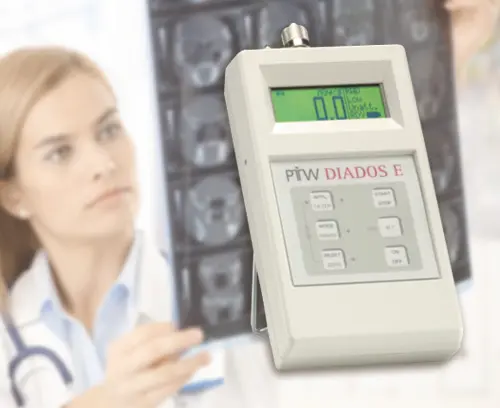

Применения

Популярные ручные корпуса для измерительных цифровых или аналоговых приборов. Идеально подходят для контрольно-измерительной аппаратуры: тестеров, вольтметров, измерителей напряженности поля, цифровых термометров, расходомеров и т. п.

A9060007 HAND-HELD-BOX P, исп. I

A9060007

HAND-HELD-BOX P, исп. I Популярный корпус для измерительных приборов. Углублённая область для размещения логотипа и т. п. Готовое окно для дисплея. Батарейный отсек с доступом снаружи для 1 батарейки 9 B типа "крона" или 1 батарейки типа C с контактами под пайку. Место спереди для размещения разъёмов.

Исполнение C отверстием для переключателя сбоку

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9060007

HAND-HELD-BOX P, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
145x80x36,5mm
A9060009 HAND-HELD-BOX P, исп. I

A9060009

HAND-HELD-BOX P, исп. I Популярный корпус для измерительных приборов. Углублённая область для размещения логотипа и т. п. Готовое окно для дисплея. Батарейный отсек с доступом снаружи для 1 батарейки 9 B типа "крона" или 1 батарейки типа C с контактами под пайку. Место спереди для размещения разъёмов.

Исполнение C отверстием для переключателя сбоку

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9060009

HAND-HELD-BOX P, исп. I
изделие добавлено в вашу корзину

черный RAL 9005
145x80x36,5mm
A9060017 HAND-HELD-BOX P, исп. II

A9060017

HAND-HELD-BOX P, исп. II Популярный корпус для измерительных приборов. Углублённая область для размещения логотипа и т. п. Готовое окно для дисплея. Батарейный отсек с доступом снаружи для 1 батарейки 9 B типа "крона" или 1 батарейки типа C с контактами под пайку. Место спереди для размещения разъёмов.

Исполнение Без отверстия для переключателя сбоку

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9060017

HAND-HELD-BOX P, исп. II
изделие добавлено в вашу корзину

белый RAL 9002
145x80x36,5mm
A9060019 HAND-HELD-BOX P, исп. II

A9060019

HAND-HELD-BOX P, исп. II Популярный корпус для измерительных приборов. Углублённая область для размещения логотипа и т. п. Готовое окно для дисплея. Батарейный отсек с доступом снаружи для 1 батарейки 9 B типа "крона" или 1 батарейки типа C с контактами под пайку. Место спереди для размещения разъёмов.

Исполнение Без отверстия для переключателя сбоку

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9060019

HAND-HELD-BOX P, исп. II
изделие добавлено в вашу корзину

черный RAL 9005
145x80x36,5mm
A9061017 HAND-HELD-BOX N, исп. I

A9061017

HAND-HELD-BOX N, исп. I Большой ручной корпус с классическим дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Батарейный отсек с доступом снаружи для 2 батареек 9 B типа "крона" или 4 батареек АА. Готовое окно для дисплея. Место спереди для размещения разъёмов.

Исполнение C батарейным отсеком

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9061017

HAND-HELD-BOX N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
180x100x44mm
A9061019 HAND-HELD-BOX N, исп. I

A9061019

HAND-HELD-BOX N, исп. I Большой ручной корпус с классическим дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Батарейный отсек с доступом снаружи для 2 батареек 9 B типа "крона" или 4 батареек АА. Готовое окно для дисплея. Место спереди для размещения разъёмов.

Исполнение C батарейным отсеком

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9061019

HAND-HELD-BOX N, исп. I
изделие добавлено в вашу корзину

черный RAL 9005
180x100x44mm
A9061117 HAND-HELD-BOX N, исп. II

A9061117

HAND-HELD-BOX N, исп. II Большой ручной корпус с классическим дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Готовое окно для дисплея. Место спереди для размещения разъёмов.

Исполнение Без батарейного отсека

Комплект поставки Bерхняя и нижняя части, набор сборочного крепежа

A9061117

HAND-HELD-BOX N, исп. II
изделие добавлено в вашу корзину

белый RAL 9002
180x100x44mm
A9061119 HAND-HELD-BOX N, исп. II

A9061119

HAND-HELD-BOX N, исп. II Большой ручной корпус с классическим дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Готовое окно для дисплея. Место спереди для размещения разъёмов.

Исполнение Без батарейного отсека

Комплект поставки Bерхняя и нижняя части, набор сборочного крепежа

A9061119

HAND-HELD-BOX N, исп. II
изделие добавлено в вашу корзину

черный RAL 9005
180x100x44mm
A9062017 HAND-HELD-BOX M, исп. I

A9062017

HAND-HELD-BOX M, исп. I Небольшой ручной корпус с великолепным дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Готовое окно для дисплея. Батарейный отсек с доступом снаружи. Место спереди для размещения разъёмов.

Исполнение C батарейным отсеком для 1 батарейки 9 В типа "крона" или 1 батарейки типа C

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9062017

HAND-HELD-BOX M, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
145x80x38,5mm
A9062019 HAND-HELD-BOX M, исп. I

A9062019

HAND-HELD-BOX M, исп. I Небольшой ручной корпус с великолепным дизайном. Углублённая область для плёночной клавиатуры или других элементов управления. Готовое окно для дисплея. Батарейный отсек с доступом снаружи. Место спереди для размещения разъёмов.

Исполнение C батарейным отсеком для 1 батарейки 9 В типа "крона" или 1 батарейки типа C

Комплект поставки Bерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

A9062019

HAND-HELD-BOX M, исп. I
изделие добавлено в вашу корзину

черный RAL 9005
145x80x38,5mm
A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

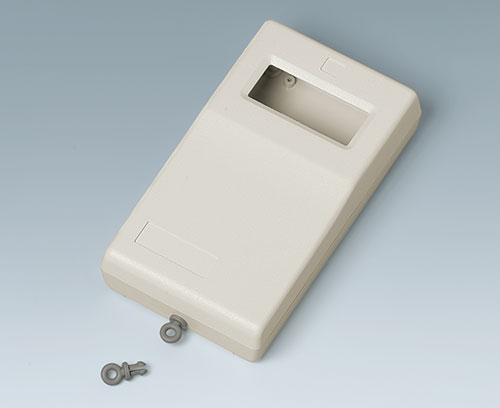

A9100002 Ушко для шнурка

A9100002

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.

Комплект поставки 1 ушко

A9100002

Ушко для шнурка
изделие добавлено в вашу корзину

вулкан

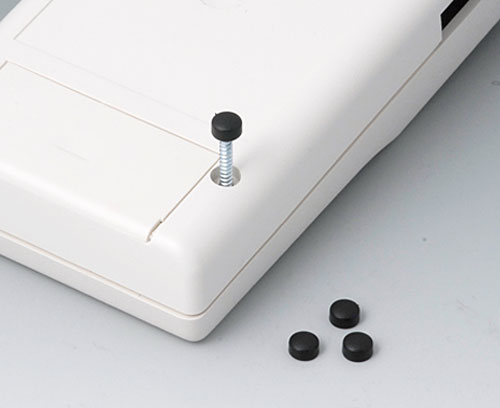

A9160002 Заглушка

A9160002

Заглушка Для закрывания сборочных шурупов корпуса.

Комплект поставки 1 заглушка

A9160002

Заглушка
изделие добавлено в вашу корзину
черный RAL 9005
A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину

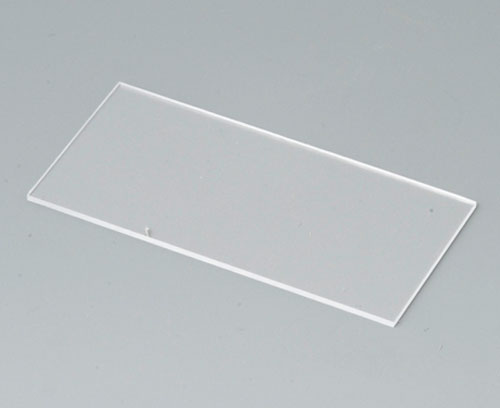

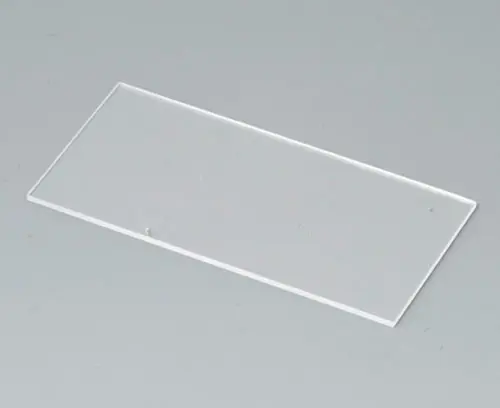

A9160004 Дисплейное стекло P

A9160004

Дисплейное стекло P Прозрачная панель из оргстекла для защиты дисплея. Для приклейки используется самоклеящаяся плёнка A9160006 (поставляется отдельно).

Комплект поставки 1 дисплейное стекло

A9160004

Дисплейное стекло P
изделие добавлено в вашу корзину

прозрачный
60x30x1mm

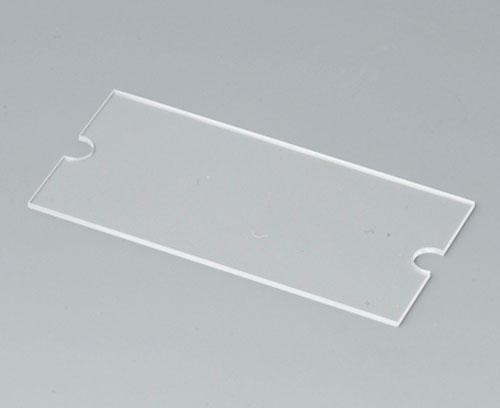

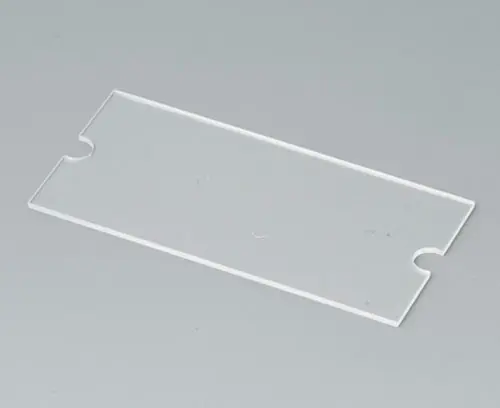

A9160005 Дисплейное стекло M

A9160005

Дисплейное стекло M Прозрачная панель из оргстекла для защиты дисплея. Для приклейки используется самоклеящаяся плёнка A9160006 (поставляется отдельно).

Комплект поставки 1 дисплейное стекло

A9160005

Дисплейное стекло M
изделие добавлено в вашу корзину

прозрачный
60x30x1mm

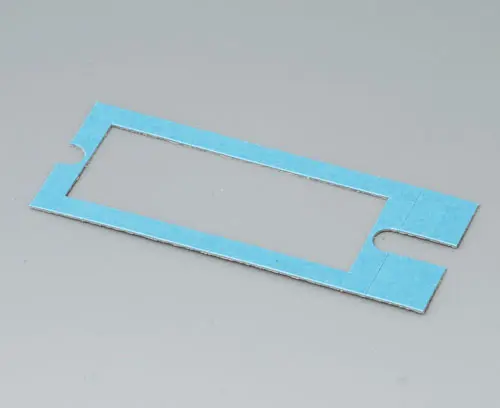

A9160006 Самоклеящаяся плёнка P/M

A9160006

Самоклеящаяся плёнка P/M Для приклейки дисплейного стекла (A9060004, A9060005).

Комплект поставки 1 самоклеящаяся плёнка

A9160006

Самоклеящаяся плёнка P/M
изделие добавлено в вашу корзину

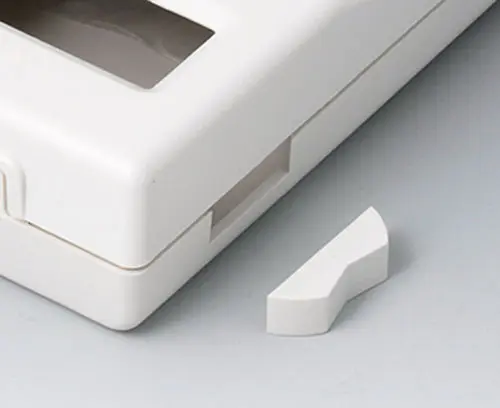

A9160007 Рычаг переключателя

A9160007

Рычаг переключателя Рычаг для кулисного переключателя.

Комплект поставки 1 рычаг переключателя

A9160007

Рычаг переключателя
изделие добавлено в вашу корзину

белый RAL 9002

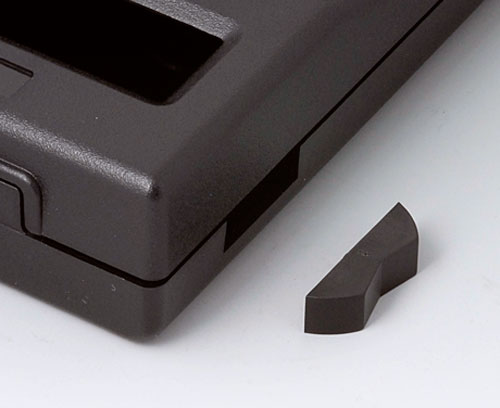

A9160009 Рычаг переключателя

A9160009

Рычаг переключателя Рычаг для кулисного переключателя.

Комплект поставки 1 рычаг переключателя

A9160009

Рычаг переключателя
изделие добавлено в вашу корзину

черный RAL 9005

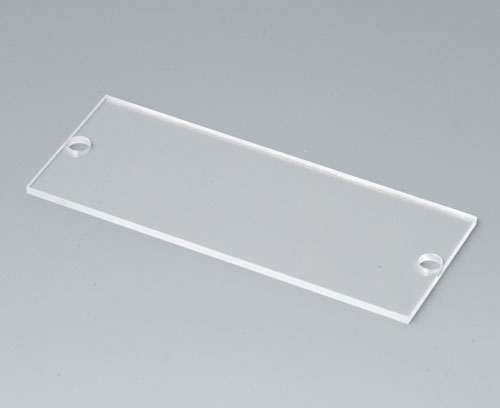

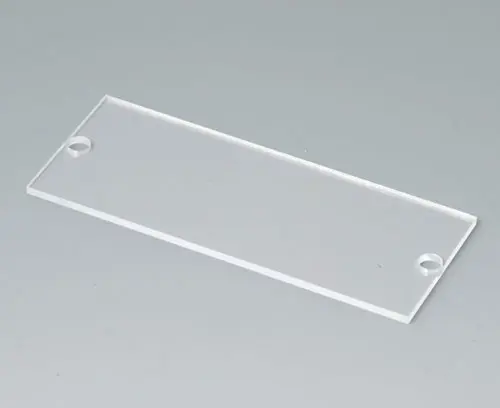

A9161004 Дисплейное стекло N

A9161004

Дисплейное стекло N Прозрачная панель из оргстекла для защиты дисплея. Для приклейки используется самоклеящаяся плёнка A9161005 (поставляется отдельно).

Комплект поставки 1 дисплейное стекло

A9161004

Дисплейное стекло N
изделие добавлено в вашу корзину

прозрачный
90x36x2mm

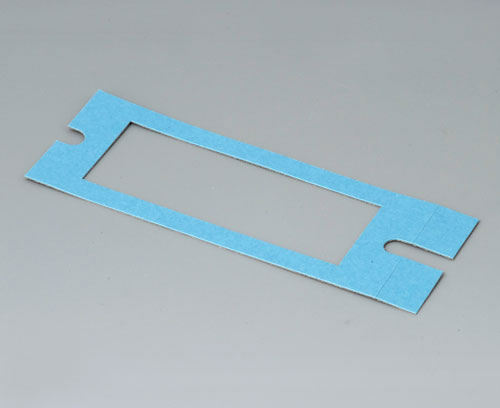

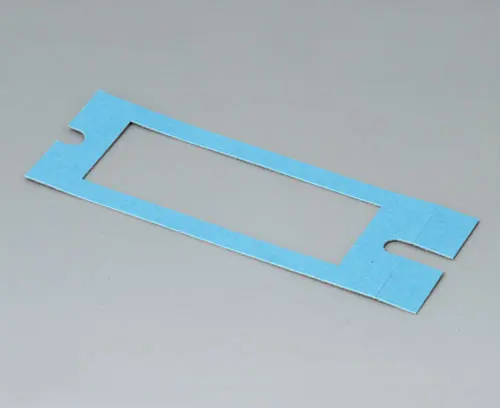

A9161005 Самоклеящаяся плёнка N

A9161005

Самоклеящаяся плёнка N Для приклейки дисплейного стекла (A9061004).

Комплект поставки 1 самоклеящаяся плёнка

A9161005

Самоклеящаяся плёнка N
изделие добавлено в вашу корзину

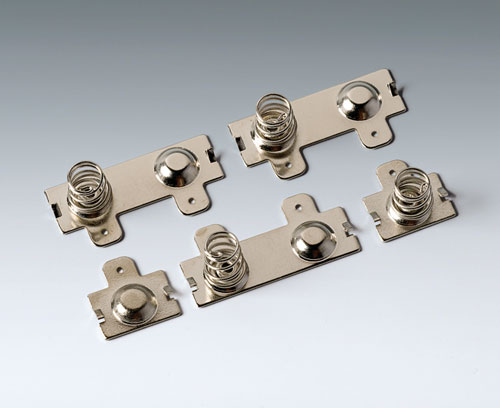

A9190013 Набор батарейных контактов, 4 х АА

A9190013

Набор батарейных контактов, 4 х АА Для подключения 4 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 1 правый двойной контакт, 2 левых двойных контакта, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

A9190013

Набор батарейных контактов, 4 х АА
изделие добавлено в вашу корзину

никелированный
A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный
A9250250 Батарейная прокладка

A9250250

Батарейная прокладка Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.

Комплект поставки 1 шт.

A9250250

Батарейная прокладка
изделие добавлено в вашу корзину

50x25x4mm
A9250807 Откидывающаяся подставка

A9250807

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250807

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002

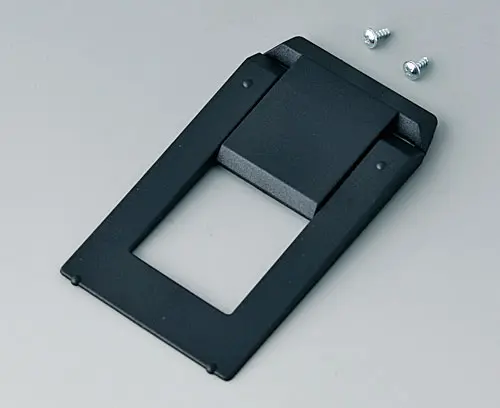

A9250809 Откидывающаяся подставка

A9250809

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250809

Откидывающаяся подставка
изделие добавлено в вашу корзину

черный RAL 9005
A9250817 Откидывающаяся подставка

A9250817

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250817

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002

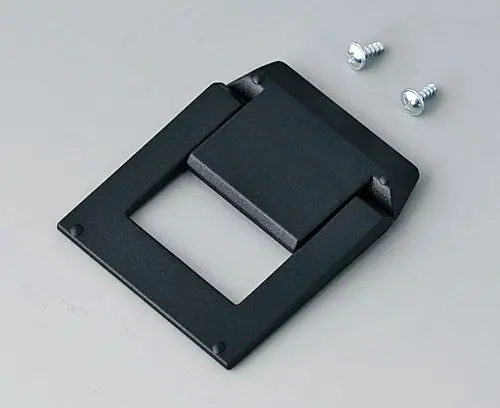

A9250819 Откидывающаяся подставка

A9250819

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250819

Откидывающаяся подставка
изделие добавлено в вашу корзину

черный RAL 9005
A9361009 Откидывающаяся подставка

A9361009

Откидывающаяся подставка Для фиксации корпуса в наклонном положении.

Комплект поставки 1 откидывающаяся подставка

A9361009

Откидывающаяся подставка
изделие добавлено в вашу корзину

хромированный

Виды доработки для Hand-Held-Box

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
