Аксессуары для корпусов
B6605222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 13-штыревого соединителя с шагом 5,08 мм.
Комплект поставки1 шт.
2D-Чертёж в формате PDF
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B6605222
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину

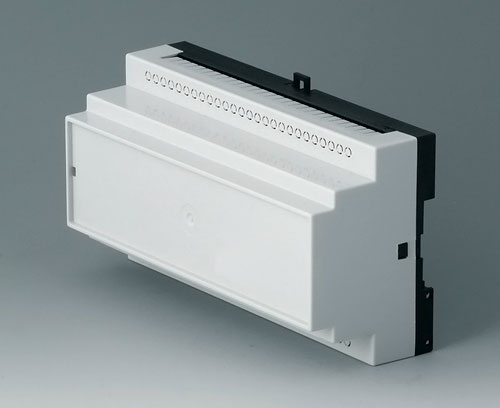

B6505110
RAILTEC B, 9 модулей, исп. V
Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении без вентиляционных отверстий. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
Исполнение C намеченными отверстиями под клеммы (до 52 клемм с шагом 5,0 мм) или разъёмы (до четырёх 13-контактных разъёмов)
Комплект поставки 1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
B6505110
RAILTEC B, 9 модулей, исп. Vизделие добавлено в вашу корзину
светло-серый RAL 7035
157x86x59mm
B6505112
RAILTEC B, 9 модулей, исп. II
Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении без вентиляционных отверстий. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
Исполнение C отверстиями под четыре 13-контактных разъёма с шагом 5,0/5,08 мм
Комплект поставки 1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
B6505112
RAILTEC B, 9 модулей, исп. IIизделие добавлено в вашу корзину
светло-серый RAL 7035
157x86x59mm

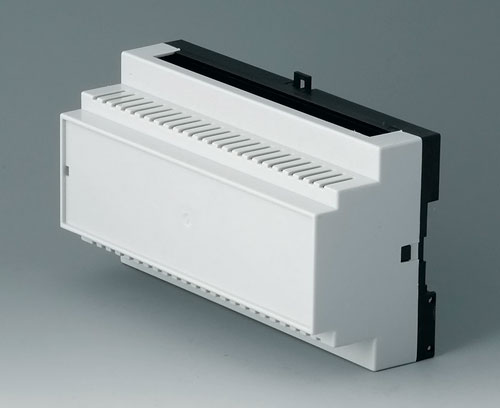

B6505115
RAILTEC B, 9 модулей, исп. II
Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении с вентиляционными отверстиями. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
Исполнение C отверстиями под четыре 13-контактных разъёма с шагом 5,0/5,08 мм
Комплект поставки 1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
B6505115
RAILTEC B, 9 модулей, исп. IIизделие добавлено в вашу корзину
светло-серый RAL 7035
157x86x59mm

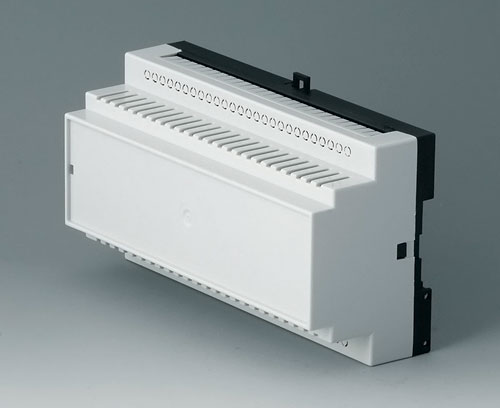

B6505119
RAILTEC B, 9 модулей, исп. V
Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении с вентиляционными отверстиями. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
Исполнение C намеченными отверстиями под клеммы (до 52 клемм с шагом 5,0 мм) или разъёмы (до четырёх 13-контактных разъёмов)
Комплект поставки 1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
B6505119
RAILTEC B, 9 модулей, исп. Vизделие добавлено в вашу корзину
светло-серый RAL 7035
157x86x59mm

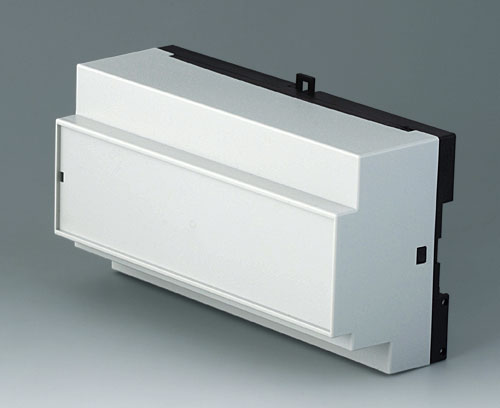

B6515112
RAILTEC B, 9 модулей, исп. XII
Корпус с увеличенным внутренним пространством. Ассиметричная верхняя часть с одной низкой и одной высокой стороной. Корпус соответствует стандарту DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
Исполнение C отверстиями под два 13-контактных разъёма с шагом 5,0/5,08 мм
Комплект поставки 1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
B6515112
RAILTEC B, 9 модулей, исп. XIIизделие добавлено в вашу корзину
светло-серый RAL 7035
157x86x59mm

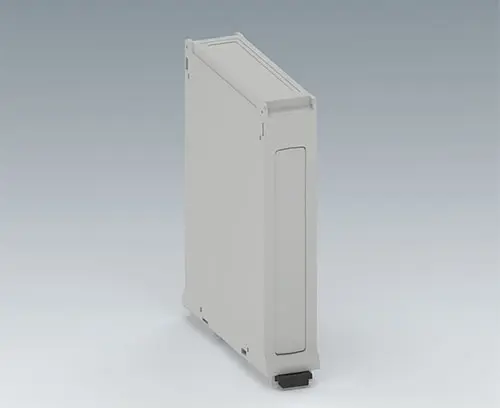

B6522101
RAILTEC BP, M22, с закрытыми боковыми панелями
Корпус на DIN-рейку со съемными боковыми панелями и лицевой панелью. Возможность размещения соединителей с трех сторон (до двух 16-контактных разъемов с шагом 5,08). Простая и быстрая установка на DIN-рейку шириной 35 мм. Конструкция корпуса обеспечивает простое и гибкое размещение электроники, а также эффективную безвинтовую систему сборки.
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Исполнение с закрытыми боковыми панелями
Комплект поставки в упаковках по 10 корпусов (состав корпуса: основа, состоящая из двух частей; 2 закрытые боковые панели, 1 лицевая панель, 2 клипсы на DIN-рейку)
B6522101
RAILTEC BP, M22, с закрытыми боковыми панелямиизделие добавлено в вашу корзину
светло-серый RAL 7035
95x23x113mm

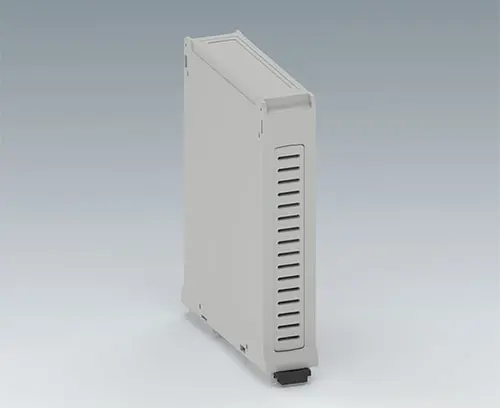

B6522102
RAILTEC BP, M22, с вентиляционными отверстиями в одной из боковых панелей
Корпус на DIN-рейку со съемными боковыми панелями (1 закрытая боковая панель, 1 боковая панель с вентиляционными отверстиями) и лицевой панелью. Возможность размещения соединителей (до одного 16-контактного разъема с шагом 5,08). Простая и быстрая установка на DIN-рейку шириной 35 мм. Конструкция корпуса обеспечивает простое и гибкое размещение электроники, а также эффективную безвинтовую систему сборки.
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Исполнение с 1 закрытой боковой панелью и 1 боковой панелью с вентиляционными отверстиями
Комплект поставки в упаковках по 10 корпусов (состав корпуса: основа, состоящая из двух частей; 1 закрытая боковая панель, 1 боковая панель с вентиляционными отверстиями, 1 лицевая панель, 2 клипсы на DIN-рейку)
B6522102
RAILTEC BP, M22, с вентиляционными отверстиями в одной из боковых панелейизделие добавлено в вашу корзину
светло-серый RAL 7035
95x23x113mm
B6522103
RAILTEC BP, M22, с боковыми панелями с вентиляционными отверстиями
Корпус на DIN-рейку со съемными боковыми панелями (с вентиляционными отверстиями для увеличения теплоотвода) и лицевой панелью. Возможность размещения соединителей (до одного 16-контактного разъема с шагом 5,08). Простая и быстрая установка на DIN-рейку шириной 35 мм. Конструкция корпуса обеспечивает простое и гибкое размещение электроники, а также эффективную безвинтовую систему сборки.
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Исполнение с боковыми панелями с вентиляционными отверстиями
Комплект поставки в упаковках по 10 корпусов (состав корпуса: основа, состоящая из двух частей; 2 боковые панели с вентиляционными отверстиями, 1 лицевая панель, 2 клипсы на DIN-рейку)
B6522103
RAILTEC BP, M22, с боковыми панелями с вентиляционными отверстиямиизделие добавлено в вашу корзину
светло-серый RAL 7035
95x23x113mm
B6704100
RAILTEC C, 5 модулей, исп. I
Корпус с открытыми областями соединений с двух сторон, для использования с крышками области соединений (до 2 шт.). Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений, рамка, лицевые панели, округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с неотделённой областью соединений
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704100
RAILTEC C, 5 модулей, исп. Iизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704101
RAILTEC C, 5 модулей, исп. I
Корпус с открытой областью соединений с одной стороны, для использования с крышкой области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений, рамка, лицевые панели, округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с неотделённой областью соединений
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704101
RAILTEC C, 5 модулей, исп. Iизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704102
RAILTEC C, 5 модулей, исп. II
Корпус с открытыми областями соединений с двух сторон, для использования с крышками области соединений (до 2 шт.). Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений, рамка, лицевые панели, округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с неотделённой областью соединений, с вентиляционными отверстиями
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704102
RAILTEC C, 5 модулей, исп. IIизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704103
RAILTEC C, 5 модулей, исп. II
Корпус с открытой областью соединений с одной стороны, для использования с крышкой области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений, рамка, лицевые панели, округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с неотделённой областью соединений, с вентиляционными отверстиями
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704103
RAILTEC C, 5 модулей, исп. IIизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704104
RAILTEC C, 5 модулей, исп. III
Корпус с открытыми областями соединений с двух сторон. Не подходит для использования с крышками области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Рамка, лицевые панели и округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с отделённой областью соединений
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704104
RAILTEC C, 5 модулей, исп. IIIизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704105
RAILTEC C, 5 модулей, исп. III
Корпус с открытой областью соединений с одной стороны. Не подходит для использования с крышками области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Рамка, лицевые панели и округлые лицевые панели поставляются отдельно.
Исполнение
C открытой лицевой частью*, с отделённой областью соединений
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704105
RAILTEC C, 5 модулей, исп. IIIизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704106
RAILTEC C, 5 модулей, исп. IV
Корпус с открытыми областями соединений с двух сторон, для использования с крышками области соединений (до 2 шт.). Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений и лицевые панели поставляются отдельно.
Исполнение C закрытой лицевой частью, с неотделённой областью соединений
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704106
RAILTEC C, 5 модулей, исп. IVизделие добавлено в вашу корзину
светло-серый
88x90x58mm
B6704107
RAILTEC C, 5 модулей, исп. IV
Корпус с открытой областью соединений с одной стороны, для использования с крышкой области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Крышки области соединений и лицевые панели поставляются отдельно.
Исполнение C закрытой лицевой частью, с неотделённой областью соединений
Комплект поставки 1 нижняя часть, 3 клипсы, 1 верхняя часть
B6704107
RAILTEC C, 5 модулей, исп. IVизделие добавлено в вашу корзину
светло-серый
88x90x58mm
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Стандарты
Шаг
5,08 мм
Контакты
13
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 87 KB
- Чертёж в формате DWG 292 KB
- Чертёж в формате DXF 756 KB
Масса/1 шт.
4 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
85369095
Страна изготовления
UK
