A9338119

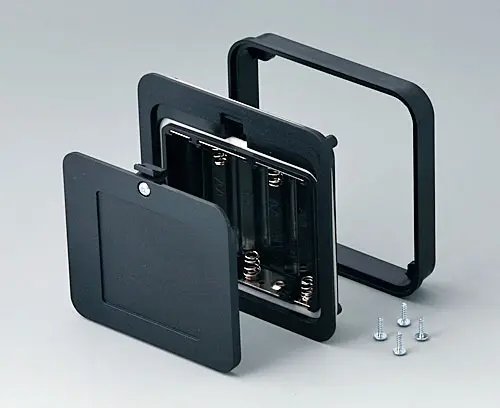

Батарейный отсек, 5 x AA

Для монтажа в лицевой панели или в стенке корпуса. Легкая замена батареек. Крышка батарейного отсека на защёлках и/или на винтах.
Положение при монтаже: батарейный отсек – стенка корпуса – прижимная рамка. Допустим монтаж без использования прижимной рамки, с помощью самоклеящейся плёнки. Рекомендуемая толщина стенки корпуса: 3 мм. Необходимо также дополнительное углубление 1,5 мм в стенке корпуса для того, чтобы поверхность батарейного отсека располагалась заподлицо с поверхностью стенки. При увеличении толщины стенки необходимо соответствующее увеличение длины монтажных шурупов.

Комплект поставки

1 батарейный отсек, 1 крышка + винт М3, 1 прижимная рамка, 2 уплотнительные прокладки, 1 набор никелированных батарейных контактов, 4 шурупа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для A9338119

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Виды доработки для A9338119

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
Цвет
черный RAL 9005
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
93 mm
Ширина
98 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
68 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
