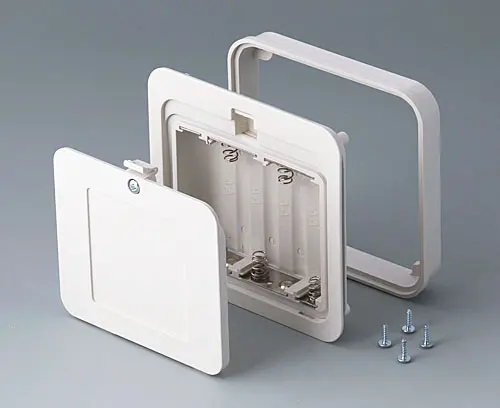

A9338117 Батарейный отсек, 5 x AA
Кнопки быстрого перехода

A9338117

Батарейный отсек, 5 x AA

Для монтажа в лицевой панели или в стенке корпуса. Легкая замена батареек. Крышка батарейного отсека на защёлках и/или на винтах.
Положение при монтаже: батарейный отсек – стенка корпуса – прижимная рамка. Допустим монтаж без использования прижимной рамки, с помощью самоклеящейся плёнки. Рекомендуемая толщина стенки корпуса: 3 мм. Необходимо также дополнительное углубление 1,5 мм в стенке корпуса для того, чтобы поверхность батарейного отсека располагалась заподлицо с поверхностью стенки. При увеличении толщины стенки необходимо соответствующее увеличение длины монтажных шурупов.

Комплект поставки

1 батарейный отсек, 1 крышка + винт М3, 1 прижимная рамка, 2 уплотнительные прокладки, 1 набор никелированных батарейных контактов, 4 шурупа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download Сгенерировать в PDF

Сгенерировать вашу спецификацию в формате PDF для A9338117

Выберите те пункты, которые вы хотите включить в PDF.

Закрыть
Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину
  • Для использования с
  • Услуги по доработке
B4208107 CARRYTEC S

B4208107

CARRYTEC S Прочный корпус с ручкой. Углублённая область для размещения плёночной клавиатуры. Плоские, защищённые от ударов области на боковых сторонах нижней части для размещения элементов интерфейса, соединителей, периферийного оборудования и т. п. Возможна установка соединителей на задней стороне корпуса, в том числе в сочетании с креплением корпуса на систему подвеса. Монтажные бобышки для крепления плат в верхней и нижней частях. Возможна установка корпуса на базу (поставляется отдельно) и организация связи между ними с помощью контактных колодок (поставляются отдельно), а также размещение в корпусе батарейного отсека под 5 батареек АА (требуется механическая доработка корпуса).

Комплект поставки Верхняя и нижняя части, эластичная вставка для ручки, набор cборочного крепежа

Закрыть

B4208107

CARRYTEC S
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
222x205x80mm
IP 54 opt.
B4210107 CARRYTEC M

B4210107

CARRYTEC M Прочный корпус с ручкой. Углублённая область для размещения плёночной клавиатуры. Плоские, защищённые от ударов области на боковых сторонах нижней части для размещения элементов интерфейса, соединителей, периферийного оборудования и т. п. Возможна установка соединителей на задней стороне корпуса, в том числе в сочетании с креплением корпуса на систему подвеса. Монтажные бобышки для крепления плат в верхней и нижней частях. Возможна установка корпуса на базу (поставляется отдельно) и организация связи между ними с помощью контактных колодок (поставляются отдельно), а также размещение в корпусе батарейного отсека под 5 батареек АА (требуется механическая доработка корпуса).

Комплект поставки Верхняя и нижняя части, эластичная вставка для ручки, набор cборочного крепежа

Закрыть

B4210107

CARRYTEC M
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
270x247x91mm
IP 54 opt.
B4213107 CARRYTEC L

B4213107

CARRYTEC L Прочный корпус с ручкой. Углублённая область для размещения плёночной клавиатуры. Плоские, защищённые от ударов области на боковых сторонах нижней части для размещения элементов интерфейса, соединителей, периферийного оборудования и т. п. Возможна установка соединителей на задней стороне корпуса, в том числе в сочетании с креплением корпуса на систему подвеса в соответствии со стандартом VESA (100 x 100 мм). Монтажные бобышки для крепления плат в верхней и нижней частях. Возможна установка корпуса на базу (поставляется отдельно) и организация связи между ними с помощью контактных колодок (поставляются отдельно), а также размещение в корпусе батарейного отсека под 5 батареек АА (требуется механическая доработка корпуса).

Комплект поставки Верхняя и нижняя части, эластичная вставка для ручки, набор cборочного крепежа

Закрыть

B4213107

CARRYTEC L
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
348x303x117mm
IP 54 opt.

Виды доработки для A9338117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
АБС (UL 94 HB)
Степень защиты
IP 54
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
93 mm
Ширина
98 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
68 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9338117 and dont forget to request a quotation!
