Аксессуары для корпусов
A9172109

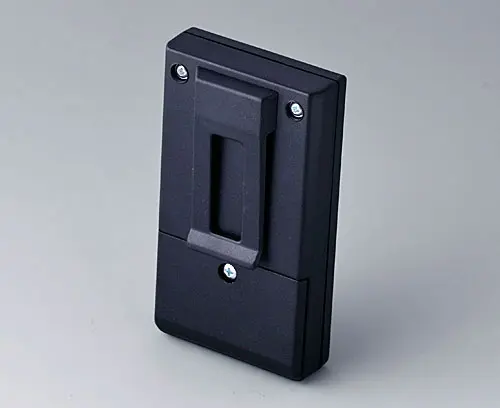

Напоясная/накарманная клипса
Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.
1 клипса, крепеж
2D-Чертёж в формате PDF
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9172109
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
A9070109
DATEC-POCKET-BOX S
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. В исполнении из двух частей. Встроенный батарейный отсек для двух батареек типа N.
Комплект поставки 1 верхняя часть, 1 основание, набор сборочного крепежа
A9070109
DATEC-POCKET-BOX Sизделие добавлено в вашу корзину
черный RAL 9005
85x46x16mm
A9070119
DATEC-POCKET-BOX S
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. В исполнении из двух частей. Встроенный батарейный отсек для двух батареек типа N.
Комплект поставки 1 верхняя часть, 1 основание, набор сборочного крепежа
A9070119
DATEC-POCKET-BOX Sизделие добавлено в вашу корзину
черный RAL 9005
85x46x16mm
A9070209
DATEC-POCKET-BOX S
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. В исполнении из двух частей. Встроенный батарейный отсек для двух батареек типа N.
Комплект поставки 1 верхняя часть, 1 основание, набор сборочного крепежа
A9070209
DATEC-POCKET-BOX Sизделие добавлено в вашу корзину
черный RAL 9005
85x46x16mm
A9070219
DATEC-POCKET-BOX S
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. В исполнении из двух частей. Встроенный батарейный отсек для двух батареек типа N.
Комплект поставки 1 верхняя часть, 1 основание, набор сборочного крепежа
A9070219
DATEC-POCKET-BOX Sизделие добавлено в вашу корзину
черный RAL 9005
85x46x16mm
A9071109
DATEC-POCKET-BOX M
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Батарейный отсек для 2 батареек ААА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9071109
DATEC-POCKET-BOX Mизделие добавлено в вашу корзину
черный RAL 9005
105x58x18,5mm
A9071119
DATEC-POCKET-BOX M
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Батарейный отсек для 2 батареек ААА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9071119
DATEC-POCKET-BOX Mизделие добавлено в вашу корзину
черный RAL 9005
105x58x18,5mm
A9071209
DATEC-POCKET-BOX M
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Повышенная проницаемость для инфракрасного сигнала. Батарейный отсек для 2 батареек ААА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9071209
DATEC-POCKET-BOX Mизделие добавлено в вашу корзину
черный RAL 9005
105x58x18,5mm
A9071219
DATEC-POCKET-BOX M
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Повышенная проницаемость для инфракрасного сигнала. Батарейный отсек для 2 батареек ААА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9071219
DATEC-POCKET-BOX Mизделие добавлено в вашу корзину
черный RAL 9005
105x58x18,5mm
A9072109
DATEC-POCKET-BOX L
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072109
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
A9072119
DATEC-POCKET-BOX L
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072119
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
A9072129
DATEC-POCKET-BOX L
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на защёлке.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072129
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
A9072209
DATEC-POCKET-BOX L
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Повышенная проницаемость для инфракрасного сигнала. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072209
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
A9072219
DATEC-POCKET-BOX L
Прочный корпус карманного формата с уплотнительной прокладкой. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Повышенная проницаемость для инфракрасного сигнала. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072219
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
A9072229
DATEC-POCKET-BOX L
Прочный корпус карманного формата без уплотнительной прокладки. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Повышенная проницаемость для инфракрасного сигнала. Батарейный отсек для 1 батарейки 9 В типа "крона" или 2 батареек АА. Крышка батарейного отсека располагается на нижней части корпуса и крепится на защёлке.
Комплект поставки 1 верхняя часть, 1 основание, 1 крышка батарейного отсека, набор сборочного крепежа
A9072229
DATEC-POCKET-BOX Lизделие добавлено в вашу корзину
черный RAL 9005
120x65x22mm
Виды доработки для A9172109
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Длина
62 mm
Ширина
30 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 91 KB
- Чертёж в формате DWG 175 KB
- Чертёж в формате DXF 602 KB
Масса/1 шт.
4,5 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9172109 and don't forget to request a quotation!
