Аксессуары для корпусов
A9152047

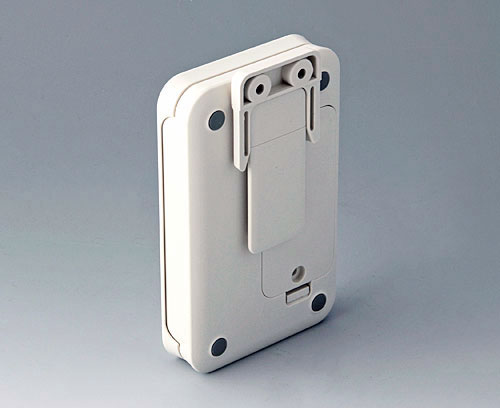

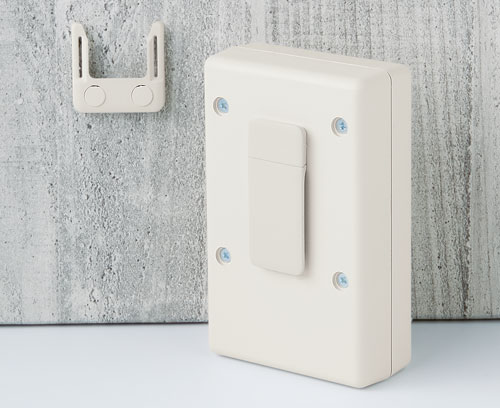

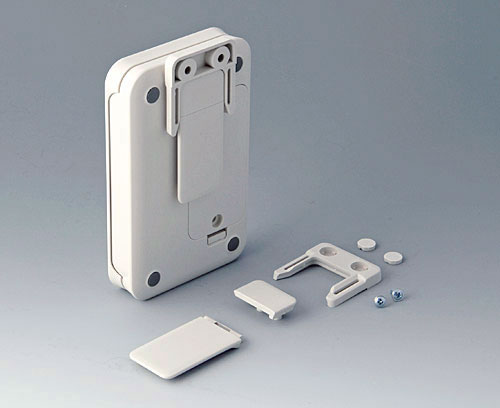

Универсальное крепление
Используется в качестве клипсы или настенного держателя. При сборке возможна ориентация как вдоль, так и поперёк корпуса (для размера S – только вдоль, по длине). При необходимости замены элемента питания легко снимается. Для монтажа необходимы два отверстия диаметром 4,2 мм.
Комплект поставки1 набор
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9152047
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
A9050107
SOFT-CASE S
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса. Эластичное промежуточное кольцо (из эластомера) дополнительно увеличивает степень защиты до IP 54.
Исполнение Без батарейного отсека
Комплект поставки 1 верхняя часть, 1 нижняя часть, комплект сборочного крепежа, включающий 4 ножки
A9050107
SOFT-CASE Sизделие добавлено в вашу корзину
белый RAL 9002
51x82x14mm
,
A9051107
SOFT-CASE M
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса. Эластичное промежуточное кольцо (из эластомера) дополнительно увеличивает степень защиты до IP 54.
Исполнение Без батарейного отсека
Комплект поставки 1 верхняя часть, 1 нижняя часть, комплект сборочного крепежа, включающий 4 ножки
A9051107
SOFT-CASE Mизделие добавлено в вашу корзину
белый RAL 9002
65x105x19mm
,
A9051117
SOFT-CASE M
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса.
Исполнение С батарейным отсеком под 2 батарейки ААА (с доступом снаружи)
Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, комплект сборочного крепежа, включающий 4 ножки
A9051117
SOFT-CASE Mизделие добавлено в вашу корзину
белый RAL 9002
65x105x19mm
A9052107
SOFT-CASE L
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса. Эластичное промежуточное кольцо (из эластомера) дополнительно увеличивает степень защиты до IP 54.
Исполнение Без батарейного отсека
Комплект поставки 1 верхняя часть, 1 нижняя часть, комплект сборочного крепежа, включающий 4 ножки
A9052107
SOFT-CASE Lизделие добавлено в вашу корзину
белый RAL 9002
73x117x24mm
,
A9052117
SOFT-CASE L
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса.
Исполнение С батарейным отсеком под 2 батарейки АА (с доступом снаружи)
Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, комплект сборочного крепежа, включающий 4 ножки
A9052117
SOFT-CASE Lизделие добавлено в вашу корзину
белый RAL 9002
73x117x24mm
A9052127
SOFT-CASE L
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса.
Исполнение С батарейным отсеком под 1 батарейку 9 В (с доступом снаружи)
Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, комплект сборочного крепежа, включающий 4 ножки
A9052127
SOFT-CASE Lизделие добавлено в вашу корзину
белый RAL 9002
73x117x24mm
A9053107
SOFT-CASE XL
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса.
Исполнение Без батарейного отсека
Комплект поставки 1 верхняя часть, 1 нижняя часть, комплект сборочного крепежа, включающий 4 ножки
A9053107
SOFT-CASE XLизделие добавлено в вашу корзину
белый RAL 9002
92x150x28mm
A9053117
SOFT-CASE XL
Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса.
Исполнение С батарейным отсеком под 4 батарейки АА (с доступом снаружи)
Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, комплект сборочного крепежа, включающий 4 ножки
A9053117
SOFT-CASE XLизделие добавлено в вашу корзину
белый RAL 9002
92x150x28mm
Виды доработки для A9152047
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Длина
45 mm
Ширина
27 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 145 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008402.x_t 867 KB
- 00008402.STEP 1 600 KB
- 00008402.SAT 1 842 KB
Масса/1 шт.
7 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9152047 and don't forget to request a quotation!
