B1300019

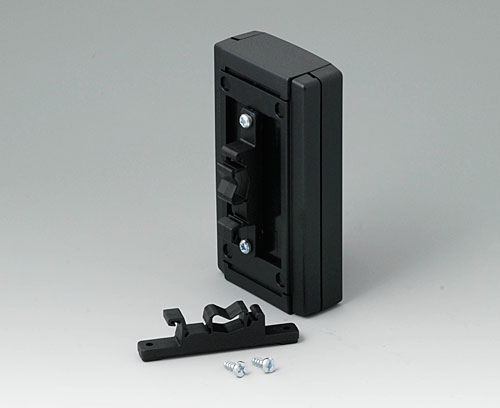

Fixation pour barretes DIN

Spécial pour TOPTEC à partir de la dimension 123 F/H. Pour la fixation des boitiers sur barrette DIN selon DIN EN 60715 (TH35, G32). Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture

1 pièce avec jeu de montage

Générer votre fiche technique PDF pour B1300019

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
B1050369 TOPTEC 123 H, Vers. I

B1050369

TOPTEC 123 H, Vers. I Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1050369

TOPTEC 123 H, Vers. I
Produit ajouté à votre panier

noir RAL 9005
123x68x45mm
B1050469 TOPTEC 123 H, Vers. II

B1050469

TOPTEC 123 H, Vers. II Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1050469

TOPTEC 123 H, Vers. II
Produit ajouté à votre panier

noir RAL 9005
123x68x45mm
B1055369 TOPTEC 123 F, Vers. I

B1055369

TOPTEC 123 F, Vers. I Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1055369

TOPTEC 123 F, Vers. I
Produit ajouté à votre panier

noir RAL 9005
123x68x30mm
B1055469 TOPTEC 123 F, Vers. II

B1055469

TOPTEC 123 F, Vers. II Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1055469

TOPTEC 123 F, Vers. II
Produit ajouté à votre panier

noir RAL 9005
123x68x30mm
B1060369 TOPTEC 154 H, Vers. I

B1060369

TOPTEC 154 H, Vers. I Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1060369

TOPTEC 154 H, Vers. I
Produit ajouté à votre panier

noir RAL 9005
154x84x56mm
B1060469 TOPTEC 154 H, Vers. II

B1060469

TOPTEC 154 H, Vers. II Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1060469

TOPTEC 154 H, Vers. II
Produit ajouté à votre panier

noir RAL 9005
154x84x56mm
B1065369 TOPTEC 154 F, Vers. I

B1065369

TOPTEC 154 F, Vers. I Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1065369

TOPTEC 154 F, Vers. I
Produit ajouté à votre panier

noir RAL 9005
154x84x38mm
B1065469 TOPTEC 154 F, Vers. II

B1065469

TOPTEC 154 F, Vers. II Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1065469

TOPTEC 154 F, Vers. II
Produit ajouté à votre panier

noir RAL 9005
154x84x38mm
B1070369 TOPTEC 194 H, Vers. I

B1070369

TOPTEC 194 H, Vers. I Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1070369

TOPTEC 194 H, Vers. I
Produit ajouté à votre panier

noir RAL 9005
194x115x68mm
B1070469 TOPTEC 194 H, Vers. II

B1070469

TOPTEC 194 H, Vers. II Boitier éléctronique version haute. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage ds circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1070469

TOPTEC 194 H, Vers. II
Produit ajouté à votre panier

noir RAL 9005
194x115x68mm
B1075369 TOPTEC 194 F, Vers. I

B1075369

TOPTEC 194 F, Vers. I Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Sans fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1075369

TOPTEC 194 F, Vers. I
Produit ajouté à votre panier

noir RAL 9005
194x115x46mm
B1075469 TOPTEC 194 F, Vers. II

B1075469

TOPTEC 194 F, Vers. II Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version Avec fentes d'aération

Fourniture Partie supérieure, partie inférieure, 2 parties frontales

B1075469

TOPTEC 194 F, Vers. II
Produit ajouté à votre panier

noir RAL 9005
194x115x46mm
Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
DIN EN 60715 G32
DIN EN 60715 TH35
conforme REACH
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
