C8017222

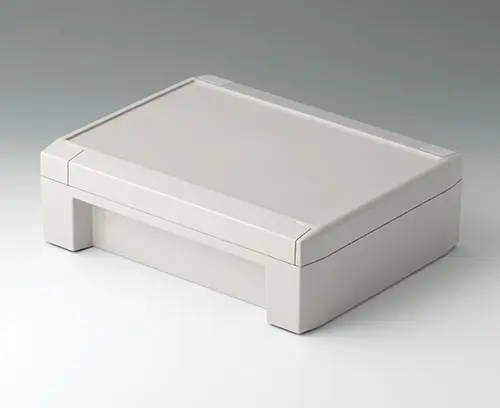

SOLID-BOX 175

Boitier industriel fonctionnel de haute qualité - robuste, étanche et chic à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires pour la fixation d'un rail DIN ainsi qu'avec des emplacements préformés pour l'utilisation de supports selon le standard VESA 100x100.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture

1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour C8017222

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "muraux/support"

A9325018 Support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube

Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.

Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.

Fourniture 1 support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube
Produit ajouté à votre panier

gris anthracite RAL 7016
100x100x20mm
C2299031 Charnières intérieures

C2299031

Charnières intérieures Pour maintenir le couvercle (partie supérieure) lors de l'ouverture du boitier.

Utilisation ROBUST-BOX : ces éléments de maintien du couvercle peuvent être fixés au choix à droite, à gauche, en haut ou en bas. Pas utilisables pour les tailles 200x300 et 240x360 mm.

Utilisation SOLID-BOX : logements préformés pour le montage sur le côté longitudinal de la partie inférieure et supérieure.

Fourniture 2 charnières, éléments de fixation

C2299031

Charnières intérieures
Produit ajouté à votre panier

teinte neutre
C8100360 Jeu de charnières

C8100360

Jeu de charnières Charnières (fabrication additive) pour sécuriser la partie supérieure lors de l'ouverture du boitier.
Montage simple dans les bossages de fixation existants sur le côté longitudinal des parties inférieure et supérieure.

Fourniture 2 charnières, 4 vis

C8100360

Jeu de charnières
Produit ajouté à votre panier

Accessoires "vis"

A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier

Accessoires

C8100188 Jeu de pieds de boitier

C8100188

Jeu de pieds de boitier Assurent une bonne stabilité lorsque le SOLID-BOX est utilisé comme boitier de table. Ils sont enfichés par le bas dans la partie inférieure du boitier et tiennent de manière autonome.

Fourniture 4 pieds de boitier

C8100188

Jeu de pieds de boitier
Produit ajouté à votre panier

volcan

Options de produit pour C8017222

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
, ,
Couleur
gris clair RAL 7035
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
225 mm
Largeur
175 mm
Hauteur
70 mm
Long. circuit imprimé,
partie inférieure
215 mm
Larg. circuit imprimé,
partie inférieure
132 mm
Long. circuit imprimé,
partie supérieure
215 mm
Long. circuit imprimé,
partie supérieure
132 mm
Longueur clavier
208,8 mm
Largeur clavier
133 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
598 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour C8017222 et transmettez-nous votre demande de devis.
