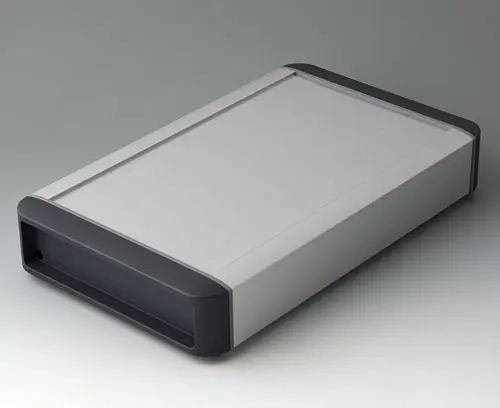

B3407032 SMART-TERMINAL 240

B3407032

SMART-TERMINAL 240

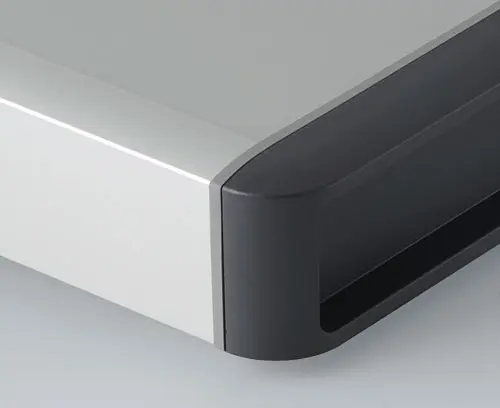

Boitier robuste et de qualité avec profilé aluminium en deux parties (sablé par billes de verre et anodisé), joints de couleur volcan et couvercles en matière plastique. Très bonne accessibilité pour les opérations de montage et la mise en place des composants.
Guides horizontaux pour circuits imprimés et canaux de vissage à l’intérieur du boitier. Surfaces planes pour une intégration aisées d’interfaces. Zone de commande en creux pour la protection d’afficheurs, de claviers à membrane et d’éléments de commande. Couvercles latéraux avec zone en retrait pour la protection des câbles et connecteurs.
Le kit de montage compris dans la fourniture comporte outre les vis de boitiers, deux joints d’étanchéité à utiliser entre le profil de base et le profil inférieur, ainsi que six bagues d’étanchéité pour les vis de boitier.
Kit de fixation murale, kit support pupitre favorisant un angle de lecture ergonomique de 12°, jeu d’écrous carrés pour la fixation du circuit imprimé, en accessoires.

Fourniture

Profil de base, profil inférieur, jeu de joints couleur volcan, jeux de couvercles, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "socle"

B3507030 Kit support pupitre

B3507030

Kit support pupitre Permet une inclinaison ergonomique de 12° facilitant la lecture et la commande des appareils posés sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent les boitiers pupitre de glisser.
Assemblage rationnel – sans visage supplémentaire : glisser les supports pupitre sur le profil inférieur lors de l’assemblage du boitier ; ils sont automatiquement fixés par les éléments de fermeture latéraux.

Fourniture 2 supports pupitre, 4 pieds en caoutchouc

Fermer

B3507030

Kit support pupitre
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
lava

Accessoires "muraux/support"

B3507020 Jeu de support mural

B3507020

Jeu de support mural Construction en deux éléments, pour une fixation plane et solide du boitier SMART-TERMINAL au mur.
Montage : coller les pieds antidérapants fournis (empêchent que le boitier bouge ou soit poussé sur le côté) et fixer ensuite le support mural au mur ou sur une surface plane. Accrocher la languette au centre de la face arrière du boitier et suspendre le boitier au support mural, puis visser au mur ou sur un autre support à l’aide d’une vis (non comprise dans la livraison).

Fourniture 1 support mural, 1 languette de support mural, 2 pieds antidérapants (autocollants)

Fermer

B3507020

Jeu de support mural
Produit ajouté à votre panier
Aluminium

Accessoires "vis"

A0330080 Vis M3 x 8 mm (T10)

A0330080

Vis M3 x 8 mm (T10) Pour la fixation de circuits imprimés et plaques de montage sur le profilé de bas du SMART-TERMINAL.

Fourniture 1 vis

Fermer

A0330080

Vis M3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier
B3500001 Jeu d’écrous carrés M3

B3500001

Jeu d’écrous carrés M3 Pour la fixation de circuits imprimés et plaques de montage sur le profilé inférieur du SMART-TERMINAL. Les écrous carrés peuvent être positionnés librement dans les rainures T du profilé de socle en fonction de la configuration des éléments à incorporer.

Fourniture 4 écrous carrés M3

Fermer

B3500001

Jeu d’écrous carrés M3
Produit ajouté à votre panier
Acier

Options de produit pour B3407032

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Matériau
Aluminium AlMgSi 0,5
Profilés
ASA+PC (UL 94 V-0)
Couvercles latéraux
TPV 50A
Joints design
Degré de protection
Couleur
Profilés anodisé mat,
Couvercles latéraux lava,
Joints design volcan
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
282 mm
Largeur
170 mm
Hauteur
50 mm
Long. circuit imprimé,
partie supérieure
240 mm
Long. circuit imprimé,
partie supérieure
117 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
867 g
No. de tarif marchandise
(produit OKW)
76042990
Pays d'origine
Allemagne
