Accessoires pour les boitiers
B4610207
SMART-CONTROL M, Vers. II

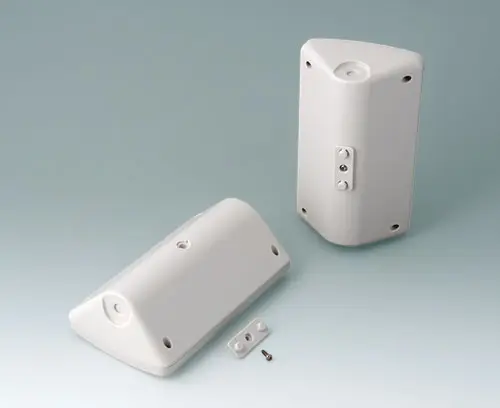

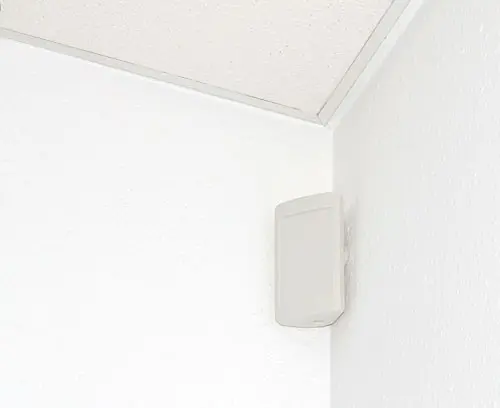

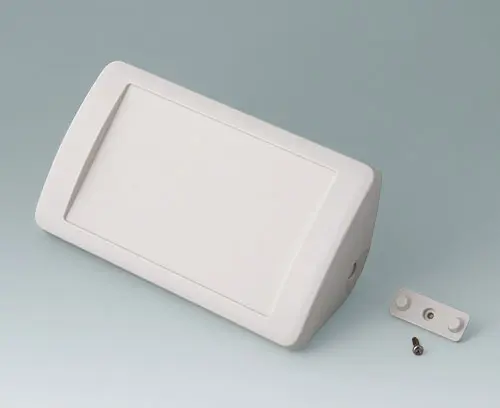

Boitier en matière plastique en deux parties avec une zone en creux pour protéger le clavier à membrane/la feuille décorative. La forme de base triangulaire permet une utilisation dans les coins ou une disposition ergonomique avec un angle de positionnement de 45°. Conception robuste avec un assemblage par rainure et languette qui a fait ses preuves. Vissage avec des vis inox et entrainement Torx. Degré de protection IP 40 sans jeu de joint. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.
VersionPartie supérieure avec partie en creux
FourniturePartie supérieure et inférieure, kit de montage y compris adaptateur universel
Générer votre fiche technique PDF pour B4610207
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

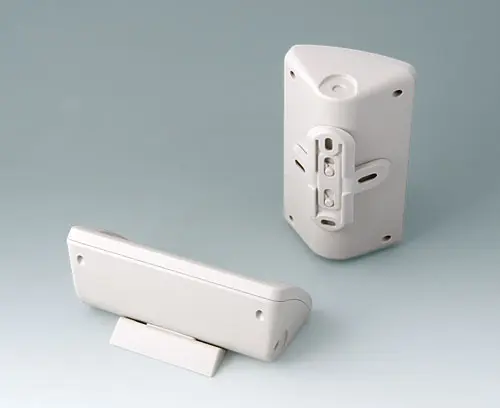

Accessoires "socle"
B4705207
Fourniture 1 support de table et 2 pieds auto-adhésifs en caoutchouc
B4705207
Kit support de tableAccessoires "protection"
B4710920
Fourniture 1 joint
B4710920
Joint MAccessoires "muraux/support"
B4705907
Fourniture 1 support mural
B4705907
Support muralAccessoires "vis"
A0325060
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)Accessoires nécessaires : joint,
partie inférieure
partie inférieure
partie supérieure
partie supérieure
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 420 KB
- Fichier AutoCAD DWG 563 KB
- Fichier AutoCAD DXF 1 995 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 771 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00025845.x_t 5 915 KB
- 00025845.STEP 14 197 KB
- 00025845.SAT 18 800 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4610207 et transmettez-nous votre demande de devis.
