B4608107

SMART-CONTROL S, Vers. I

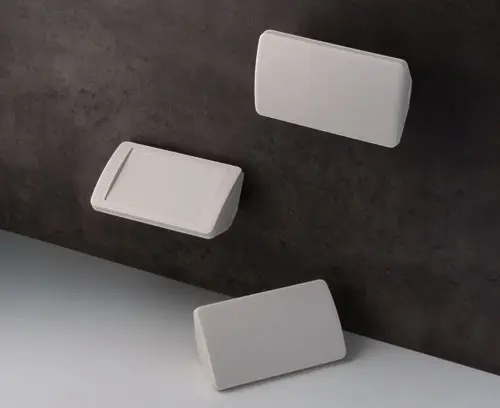

Boitier en matière plastique avec une partie supérieure courbe convexe. La forme de base triangulaire permet une utilisation dans les coins ou une disposition ergonomique avec un angle de positionnement de 45°. Conception robuste avec un assemblage par rainure et languette qui a fait ses preuves. Vissage avec des vis inox et entrainement Torx. Degré de protection IP 40 sans jeu de joint. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version

Partie supérieure sans partie en creux

Fourniture

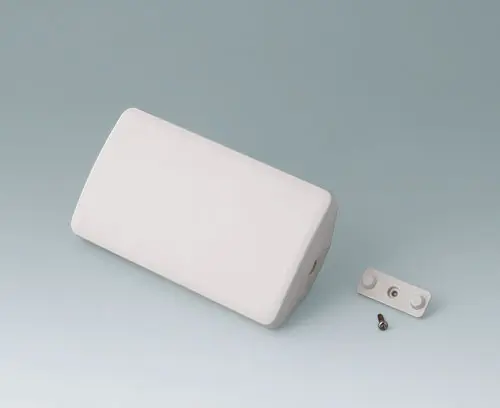

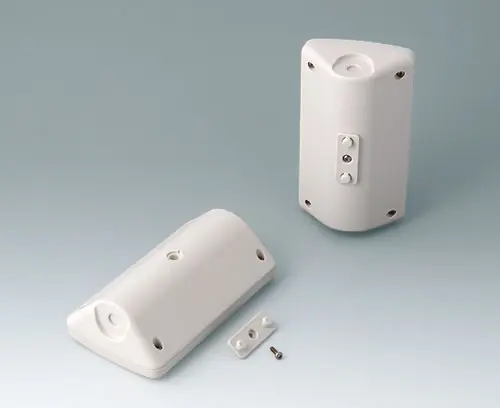

Partie supérieure et inférieure, kit de montage y compris adaptateur universel

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4608107

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "socle"

B4705207 Kit support de table

B4705207

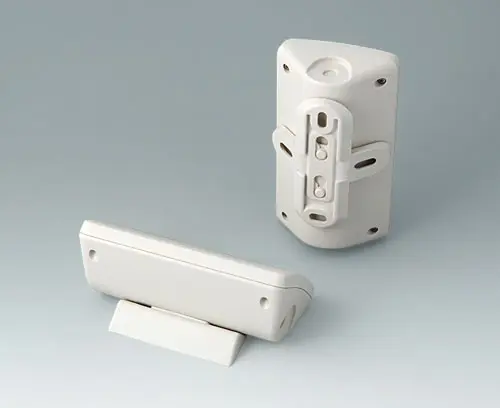

Kit support de table Le support (accessoire) permet un positionnement sur la table en toute sécurité et un angle de lecture ergonomique de 45° lorsque le boitier est en orientation paysage. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support de table et 2 pieds auto-adhésifs en caoutchouc

B4705207

Kit support de table
Produit ajouté à votre panier

Accessoires "protection"

B4708920 Joint S

B4708920

Joint S Utilisation : pour l'augmentation du degré de protection du SMART-CONTROL S. Partie inférieure du boitier avec rainure pour placer le joint.

Fourniture 1 joint

B4708920

Joint S
Produit ajouté à votre panier

Accessoires "muraux/support"

B4705907 Support mural

B4705907

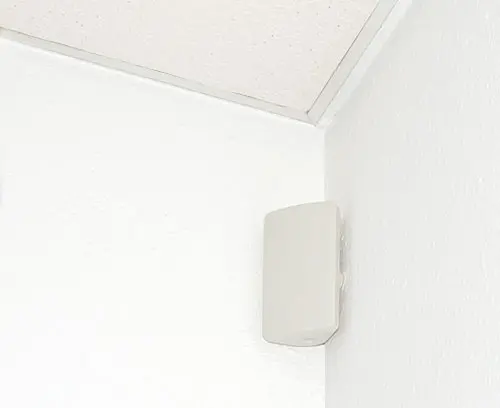

Support mural Le support permet une fixation simple et jointive des boitiers dans les coins intérieurs à 90 ° ou au mur. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support mural

B4705907

Support mural
Produit ajouté à votre panier

Accessoires "vis"

A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour B4608107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint,
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
142 mm
Largeur
81 mm
Hauteur
46 mm
Long. circuit imprimé,
partie inférieure
120 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Long. circuit imprimé,
partie supérieure
128 mm
Long. circuit imprimé,
partie supérieure
68 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
107 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4608107 et transmettez-nous votre demande de devis.
