Accessoires pour les boitiers
A9167027

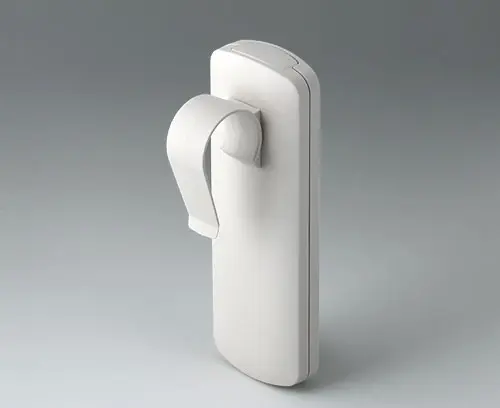

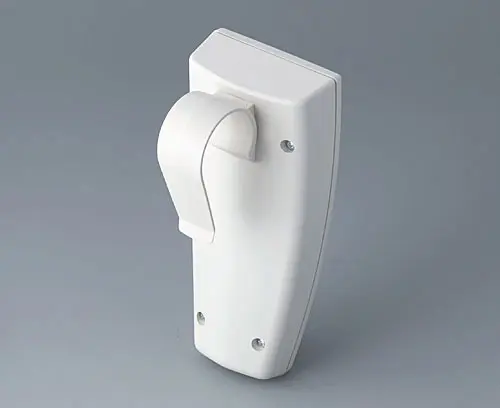

Étrier de retenue
Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture1 étrier de retenue, jeu de montage
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9167027
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
A9066107
SMART-CASE M, Vers. I
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure sans partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066107
SMART-CASE M, Vers. IProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066117
SMART-CASE M, Vers. II
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066117
SMART-CASE M, Vers. IIProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066127
SMART-CASE M, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5.9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066127
SMART-CASE M, Vers. IIIProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066137
SMART-CASE M, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066137
SMART-CASE M, Vers. IVProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066147
SMART-CASE M, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe câble (3.4 - 4.2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066147
SMART-CASE M, Vers. VProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066317
SMART-CASE M, Vers. VI
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066317
SMART-CASE M, Vers. VIProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9067107
SMART-CASE L, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9067107
SMART-CASE L, Vers. IProduit ajouté à votre panier
gris blanc RAL 9002
140x62,7x30,5mm
A9067117
SMART-CASE L, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9067117
SMART-CASE L, Vers. IIProduit ajouté à votre panier
gris blanc RAL 9002
140x62,7x30,5mm
,
A9067127
SMART-CASE L, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067127
SMART-CASE L, Vers. IIIProduit ajouté à votre panier
gris blanc RAL 9002
140x62,7x30,5mm
,
A9067137
SMART-CASE L, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067137
SMART-CASE L, Vers. IVProduit ajouté à votre panier
gris blanc RAL 9002
140x62,7x30,5mm
,
A9067147
SMART-CASE L, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067147
SMART-CASE L, Vers. VProduit ajouté à votre panier
gris blanc RAL 9002
140x62,7x30,5mm
,
A9068107
SMART-CASE XL, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9068107
SMART-CASE XL, Vers. IProduit ajouté à votre panier
gris blanc RAL 9002
168x74,4x35,4mm
A9068117
SMART-CASE XL, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9068117
SMART-CASE XL, Vers. IIProduit ajouté à votre panier
gris blanc RAL 9002
168x74,4x35,4mm
,
A9068127
SMART-CASE XL, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068127
SMART-CASE XL, Vers. IIIProduit ajouté à votre panier
gris blanc RAL 9002
168x74,4x35,4mm
,
A9068137
SMART-CASE XL, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068137
SMART-CASE XL, Vers. IVProduit ajouté à votre panier
gris blanc RAL 9002
168x74,4x35,4mm
,
A9068147
SMART-CASE XL, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068147
SMART-CASE XL, Vers. VProduit ajouté à votre panier
gris blanc RAL 9002
168x74,4x35,4mm
,
B2823107
CONNECT S
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2823107
CONNECT SProduit ajouté à votre panier
gris blanc RAL 9002
90x42x22mm
B2824107
CONNECT S
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2824107
CONNECT SProduit ajouté à votre panier
gris blanc RAL 9002
120x42x22mm
B2833107
CONNECT M
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2833107
CONNECT MProduit ajouté à votre panier
gris blanc RAL 9002
116x54x22mm
B2834107
CONNECT M
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2834107
CONNECT MProduit ajouté à votre panier
gris blanc RAL 9002
156x54x22mm
Options de produit pour A9167027
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 248 KB
- Fichier AutoCAD DWG 471 KB
- Fichier AutoCAD DXF 1 197 KB
Poids/1 pc
7 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9167027 et transmettez-nous votre demande de devis.
