Accessoires pour les boitiers
B6503121
RAILTEC B, 4 modules, Vers. VI
Boitier avec côtés ouverts pour 8 cache-bornes plat, 4 cache-bornes surélevé ou 4 cloison max. (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Positionnement des circuits imprimés avec trois orientations possibles.
VersionConfiguration individuelle
Fourniture1 partie inférieure avec clip encliquetable, 1 partie supérieure
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6503121
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "muraux/support"
B6600334
Jeu de support mural
Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).
Fourniture 2 pièces par jeu
B6600334
Jeu de support muralProduit ajouté à votre panier
noir
Accessoires "bornes"
B6600111
Borne à circuit imprimé, grille 5,0
Borne à circuit imprimé, grille 5,0. 36 points.
Fourniture 1 pce
B6600111
Borne à circuit imprimé, grille 5,0Produit ajouté à votre panier
gris clair

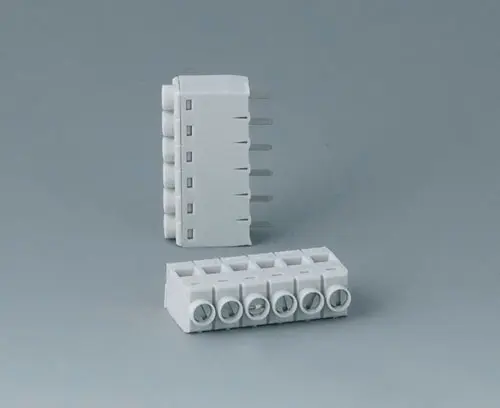

B6607111
Borne à circuit imprimé, grille 5,0
Borne à circuit imprimé, grille 5,0. 6 points.
Fourniture 1 pce
B6607111
Borne à circuit imprimé, grille 5,0Produit ajouté à votre panier
B6608222
Réglette à broches, grille 5,08
Réglette à broches "carte", grille 5,08. 6 points.
Fourniture 1 pce
B6608222
Réglette à broches, grille 5,08Produit ajouté à votre panier

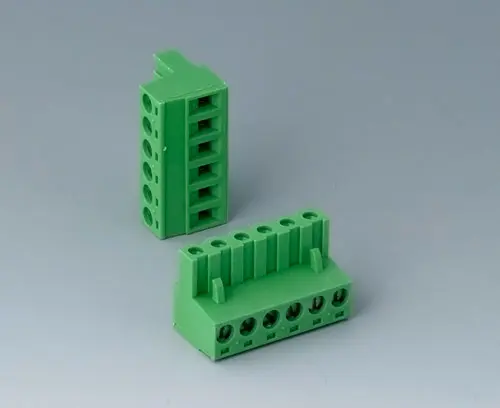

B6608223
Réglette à broches, grille 5,08
Réglette à broches "connecteur", grille 5,08. 6 points.
Fourniture 1 pce
B6608223
Réglette à broches, grille 5,08Produit ajouté à votre panier
Accessoires "couvre-bornes"
B6607140
Cache-bornes, plate
Assemblage par simple encliquetage des éléments du boitier.
Version Fermé
Fourniture 1 pce
B6607140
Cache-bornes, plateProduit ajouté à votre panier
gris clair
B6607141
Cache-bornes, plat
Assemblage par simple encliquetage des éléments du boitier.
Version Avec fentes d'aération
Fourniture 1 pce
B6607141
Cache-bornes, platProduit ajouté à votre panier
gris clair

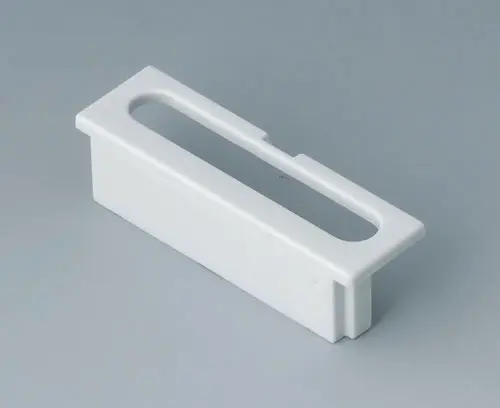

B6607142
Cache-bornes, plat
Assemblage par simple encliquetage des éléments du boitier.
Version Pour borne à circuit imprimé, grille 5,0, 6-pole
Fourniture 1 pce
B6607142
Cache-bornes, platProduit ajouté à votre panier
gris clair

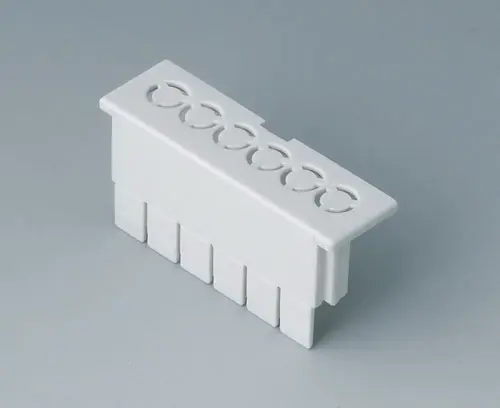

B6607143
Cache-bornes, plat
Assemblage par simple encliquetage des éléments du boitier.
Version Avec perforations, grille 5,0, 6-pole
Fourniture 1 pce
B6607143
Cache-bornes, platProduit ajouté à votre panier
gris clair

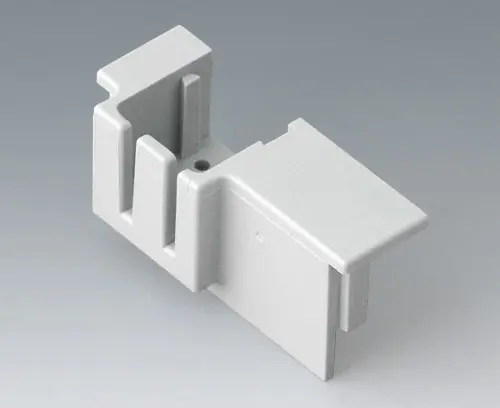

B6607145
Cache KNX, plat
Assemblage par simple encliquetage des éléments du boitier.
Version Pour connecteur KNX
Fourniture 1 pce
B6607145
Cache KNX, platProduit ajouté à votre panier
gris clair

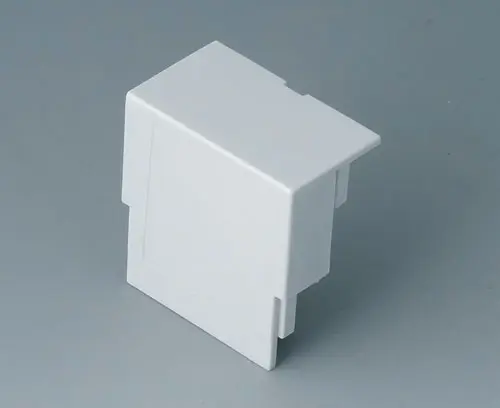

B6607160
Cache-bornes, surélevé
Assemblage par simple encliquetage des éléments du boitier.
Version Fermé
Fourniture 1 pce
B6607160
Cache-bornes, surélevéProduit ajouté à votre panier
gris clair
B6607161
Cache-bornes, surélevé
Assemblage par simple encliquetage des éléments du boitier.
Version Avec fentes d'aération
Fourniture 1 pce
B6607161
Cache-bornes, surélevéProduit ajouté à votre panier
gris clair
B6607162
Cache-bornes, surélevé
Assemblage par simple encliquetage des éléments du boitier.
Version Convex, fermé
Fourniture 1 pce
B6607162
Cache-bornes, surélevéProduit ajouté à votre panier
gris clair

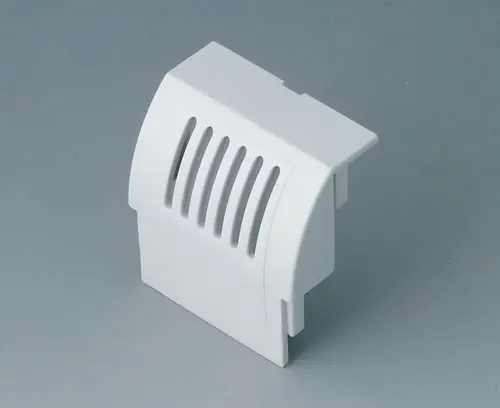

B6607163
Cache-bornes, surélevé
Assemblage par simple encliquetage des éléments du boitier.
Version Convex, avec fentes d'aération
Fourniture 1 pce
B6607163
Cache-bornes, surélevéProduit ajouté à votre panier
gris clair
B6607191
Cloison
Sépare la partie électronique de la zone avec les bornes dans le cas de l'utilisation sans cache de bornes (niveau inf.). Les raccords sont accessibles de l'extériteur. À glisser.
Version Avec fentes d'aération
Fourniture 1 pce
B6607191
CloisonProduit ajouté à votre panier
gris clair
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
B6603100
Couvercle, 4 modules
Couvercle, transparent, pour la protection des éléments d´affichage et de commande.
Fourniture 1 couvercle
B6603100
Couvercle, 4 modulesProduit ajouté à votre panier
transparent
B6603180
Plaque avant, 4 modules, Vers. VI
Encliquetable.
Fourniture 1 plaque avant
B6603180
Plaque avant, 4 modules, Vers. VIProduit ajouté à votre panier
gris clair
67x42mm

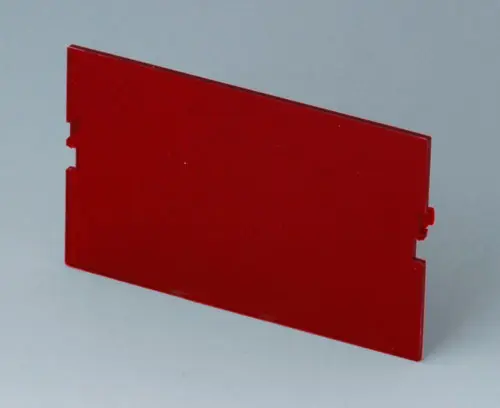

B6603480
Plaque avant, 4 modules, Vers. VI
Encliquetable.
Fourniture 1 plaque avant
B6603480
Plaque avant, 4 modules, Vers. VIProduit ajouté à votre panier
rouge transparent
67x42mm

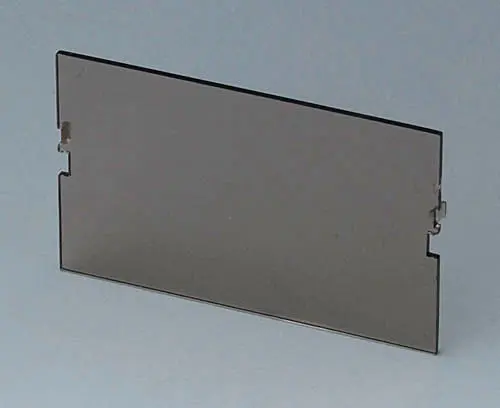

B6603580
Plaque avant, 4 modules, Vers. VI
Encliquetable.
Fourniture 1 plaque avant
B6603580
Plaque avant, 4 modules, Vers. VIProduit ajouté à votre panier
verre fumé
67x42mm
Options de produit pour B6503121
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Partie supérieure
Partie inférieure
Couleur
Partie supérieure
gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Partie inférieure noir,
Clip de fixation noir
Standards
Largeur
70 mm
Hauteur
90 mm
Profondeur
58 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
64 mm
Grille
5,0 mm
Pôles
≤ 48
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 220 KB
- Fichier AutoCAD DWG 464 KB
- Fichier AutoCAD DXF 1 609 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 669 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010032.x_t 4 346 KB
- 00010032.STEP 9 459 KB
- 00010032.SAT 18 314 KB
Autres informations
- Taille max. de la carte 568 KB
Poids/1 pc
42 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Danemark
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6503121 et transmettez-nous votre demande de devis.
