B3222201 NET-BOX 220, Vers. II

B3222201

NET-BOX 220, Vers. II

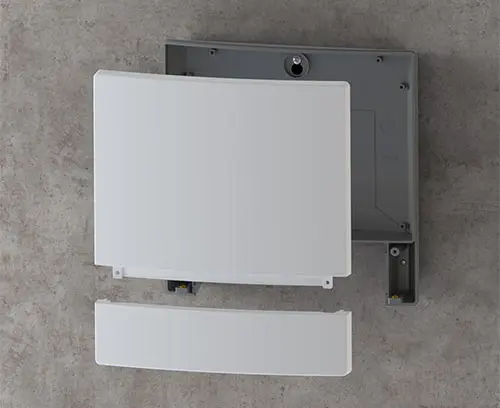

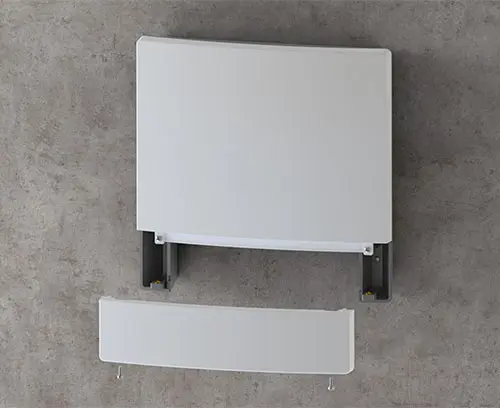

Boitier conçu en trois parties et néanmoins d’apparence uniforme grâce aux vis recouvertes. Combinaison de couleurs modernes en gris clairs et lava. 2 niveaux pour cartes à circuits imprimés, chacun avec quatre bossages de fixation dans la partie électronique. La grande qualité du matériau ASA+PC-FR permet également une utilisation sur le terrain.

Version

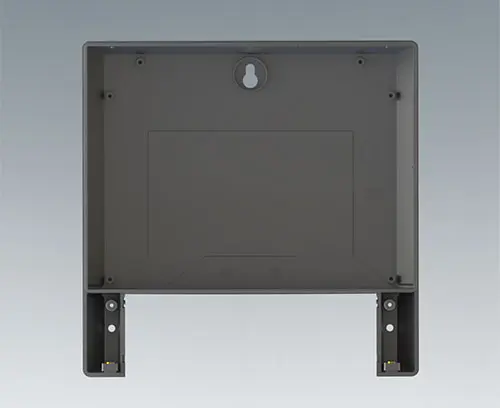

Partie inférieure avec ouvertures pour une fixation dissimulée au mur en trois points : 1 trou de serrure pour suspension au centre ainsi que 2 alésages pour sécuriser le boitier en bas à droite et à gauche.

Fourniture

1 partie inférieure et 1 partie supérieure, 1 obturateur et 1 jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

B3322159 Jeu de joint 220

B3322159

Jeu de joint 220 Utilisation : pour l'augmentation du degré de protection du NET-BOX 220.

Fourniture 1 jeu de joint

Fermer

B3322159

Jeu de joint 220
Produit ajouté à votre panier
Silicone
noir

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent
B3322918 Couvercle 220

B3322918

Couvercle 220 Un couvercle optionnel offre la possibilité de mettre en place un circuit imprimé supplémentaire et confère au boitier fermé en bas une apparence plaisante.

Fourniture 1 couvercle

Fermer

B3322918

Couvercle 220
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
lava

Options de produit pour B3222201

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints
Couleur
Partie supérieure et obturateur gris clair RAL 7035,
Partie inférieure lava
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
220 mm
Hauteur
220 mm
Profondeur
50,5 mm
Long. circuit imprimé,
partie inférieure
152 mm
Larg. circuit imprimé,
partie inférieure
194 mm
Long. circuit imprimé,
partie supérieure
154 mm
Long. circuit imprimé,
partie supérieure
208 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
437 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
