A9046207

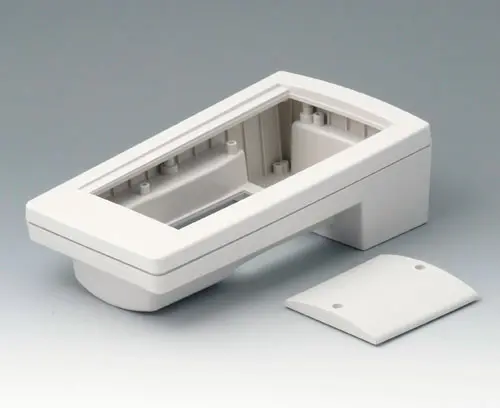

HAND-TERMINAL M, Vers. II

Boitier à main robuste. Montage des plaques avant (acc.) par l'arrière. Inserts de montage pour cartes dans les parties sup. et inf. Compartiment piles supplémentaire.

Version

Muni d'un cadre couvercle pour l'insertion d'une plaque avant en aluminium (accessoires)

Fourniture

cadre couvercle, partie inf., couvercle comp. piles, jeu de montage incl. vis pour plaque avant et cartes, pieds en caoutchouc

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9046207

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

A9146101 Plaque avant M

A9146101

Plaque avant M Pour HAND-TERMINAL version II. Montage des plaques avant par l'arrière.

Fourniture 1 plaque avant (vis dans le jeu de montage du boitier)

A9146101

Plaque avant M
Produit ajouté à votre panier

anodisé mat
179x88x2mm

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier

étamé
A9174002 Logement de pile, 2 x 9 V

A9174002

Logement de pile, 2 x 9 V Utilisation : pour 2 piles plates 9 V (6FF2).

Fourniture 1 logement pile, kit de montage

A9174002

Logement de pile, 2 x 9 V
Produit ajouté à votre panier

gris blanc RAL 9002
A9174003 Logement de pile, 1 x 9 V

A9174003

Logement de pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (6F22).

Fourniture 1 logement pile, kit de montage

A9174003

Logement de pile, 1 x 9 V
Produit ajouté à votre panier

gris blanc RAL 9002
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier

étamé
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

A9250250

Pièce de maintien
Produit ajouté à votre panier

50x25x4mm
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "protection"

A9146106 Jeu de joints M

A9146106

Jeu de joints M Pour boitier. Pour un degré de protection plus élevé. Attention : Pour le HAND-TERMINAL version II avec cadre couvercle, le joint A9146206 est nécessaire pour la plaque avant.

Fourniture 1 jeu de joints

A9146106

Jeu de joints M
Produit ajouté à votre panier
A9146206 Joint M

A9146206

Joint M Pour plaque avant HAND-TERMINAL version II. Pour un degré de protection plus élevé.

Fourniture 1 joint

A9146206

Joint M
Produit ajouté à votre panier

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier

Options de produit pour A9046207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints pour boitier, plaque avant, joint pour plaque avant
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
220 mm
Largeur
120 mm
Hauteur
65 mm
Long. circuit imprimé,
partie inférieure
206 mm
Larg. circuit imprimé,
partie inférieure
93 mm
Long. circuit imprimé,
partie supérieure
206 mm
Long. circuit imprimé,
partie supérieure
93 mm
Longueur de l'afficheur
170 mm
Largeur de l'afficheur
70 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Accessoires externes - autres

Poids/1 pc
260 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9046207 et transmettez-nous votre demande de devis.
