Accessoires pour les boitiers
A9305017
Jeu de support mural
D’utilisation universelle pour petits boitiers en matière plastique à base plane.

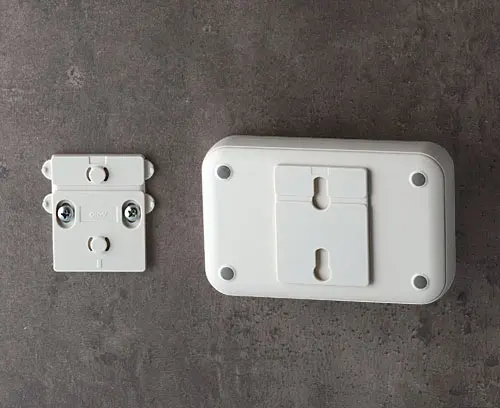

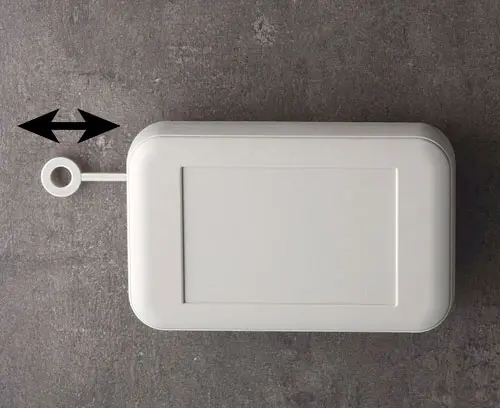

L’adaptateur (45 x 58 mm) se fixe sur le boitier à l’aide de pellicules adhésives double face*. Il permet d’emboîter rapidement le boitier sur le support, celui-ci pouvant ensuite être vissé au mur ; en alternative, la fixation peut également se faire par pellicule adhésive* (article séparé disponible en accessoire). Protection contre le retrait à l’aide d’une goupille de sûreté.
*Découpes de pellicule adhésive double face avec support mousse.
1 adaptateur, 2 pellicules adhésives, 1 support, 2 goupilles de sûreté
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9305017
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires
A9305147
Support pour pellicule adhésive
Pour la fixation du support au moyen d’une pellicule adhésive (du support mural A9305017/ A9305019). Pellicule adhésive double face avec support mousse, chacune 42 x 20 mm.
Fourniture 2 pellicules adhésives
A9305147
Support pour pellicule adhésiveProduit ajouté à votre panier
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 194 KB
- Fichier AutoCAD DWG 345 KB
- Fichier AutoCAD DXF 1 106 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 101 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00020242.x_t 451 KB
- 00020242.step 1 131 KB
- 00020242.sat 1 131 KB
Poids/1 pc
32 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
