Accessoires pour les boitiers
A9441107

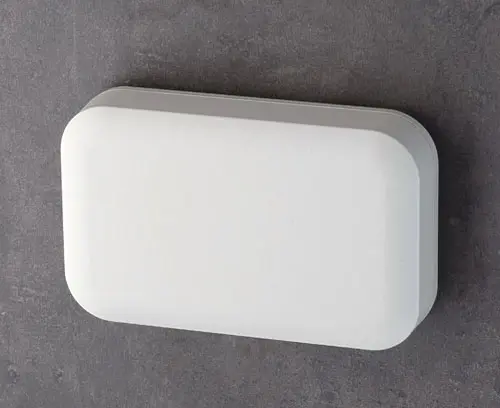

EVOTEC 150, Vers. I
Boitier en plastique en deux éléments avec partie supérieure plane, plate. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.
VersionPartie supérieure « plane »
FourniturePartie supérieure et partie inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9441107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "protection"
A9504030
Joint 150
Utilisation : pour l'augmentation du degré de protection. Joint d'étanchéité à placer dans la rainure du boitier.
Fourniture 1 joint
A9504030
Joint 150Produit ajouté à votre panier
Accessoires "muraux/support"
B1300017
Fixation pour barretes DIN
Spécial pour TOPTEC à partir de la dimension 123 F/H et EVOTEC 100/125/150. Pour la fixation des boitiers sur barrette DIN selon DIN EN60 715 (TH35, G32) Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.
Fourniture 1 pièce avec jeu de montage
B1300017
Fixation pour barretes DINProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)
Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)Produit ajouté à votre panier
Options de produit pour A9441107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : joint,
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
150 mm
Largeur
93 mm
Hauteur
35 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
108 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
80 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
108 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
80 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 191 KB
- Fichier AutoCAD DWG 344 KB
- Fichier AutoCAD DXF 1 086 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 372 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00022696.x_t 3 142 KB
- 00022696.STEP 7 784 KB
- 00022696.SAT 7 579 KB
Poids/1 pc
134 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9441107 et transmettez-nous votre demande de devis.
