Accessoires pour les boitiers
B7015107

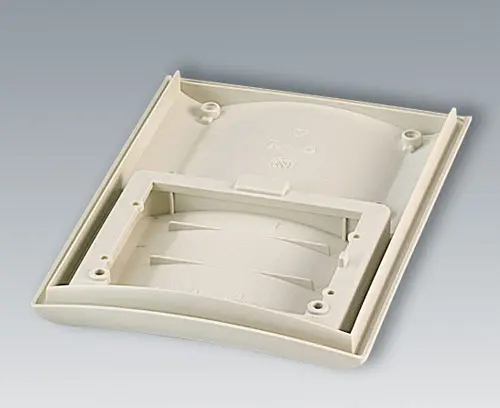

ERGO-CASE M, surélevée
Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale. Couvercle du compartiment piles à encliqueter (compartiment piles acceccoires).
VersionAvec partie supérieure surélevée
Fourniture1 partie supérieure et inférieure, couvercle pour compartiment piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7015107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9161002
Ressorts de contacts, 2 x 9 V ou 4 x AA
Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.
Fourniture 4 contacts simples
A9161002
Ressorts de contacts, 2 x 9 V ou 4 x AAProduit ajouté à votre panier
étamé
A9174002
Logement de pile, 2 x 9 V
Utilisation : pour 2 piles plates 9 V (6FF2).
Fourniture 1 logement pile, kit de montage
A9174002
Logement de pile, 2 x 9 VProduit ajouté à votre panier
gris blanc RAL 9002
A9174003
Logement de pile, 1 x 9 V
Utilisation : pour 1 pile plate 9 V (6F22).
Fourniture 1 logement pile, kit de montage
A9174003
Logement de pile, 1 x 9 VProduit ajouté à votre panier
gris blanc RAL 9002
A9174006
Ressorts de contacts, 1 x 9 V
Pour contacter les piles.
Fourniture 2 contacts simples
A9174006
Ressorts de contacts, 1 x 9 VProduit ajouté à votre panier
étamé
A9345217
Jeu de compartiment piles, 4 x AA
Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).
Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage
A9345217
Jeu de compartiment piles, 4 x AAProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "protection"
B7110001
Jeu de joints M
Utilisation : pour l'augmentation du degré de protection du ERGO-CASE M.
Fourniture 1 jeu de joint
B7110001
Jeu de joints MProduit ajouté à votre panier
B7115108
Protecteur M
Protecteur spécial pour le boitier ERGO-CASE M, surélevée. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.
Fourniture 1 protecteur
B7115108
Protecteur MProduit ajouté à votre panier
volcan
Accessoires "muraux/support"
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7110048
Jeu de support mural S / M
Support mural spécial pour ranger le boitier ERGO-CASE S/M en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).
Fourniture 1 support mural, 1 étrier de sécurite, 1 vis
B7110048
Jeu de support mural S / MProduit ajouté à votre panier
volcan
Accessoires "porter"
A9100001
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.
Fourniture 1 anneau
A9100001
AnneauProduit ajouté à votre panier
volcan
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7110107
Clip de poche
Clip spécial pour ERGO-CASE S & M. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture 1 clip de poche, jeu de montage
B7110107
Clip de pocheProduit ajouté à votre panier
gris blanc RAL 9002
B7110129
Sangle
Attache élastique avec collier de serrage.
Fourniture 1 sangle
B7110129
SangleProduit ajouté à votre panier
450x35mm
B7110139
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110139
SangleProduit ajouté à votre panier
1200x30mm
B7110149
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110149
SangleProduit ajouté à votre panier
1500x30mm
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
Options de produit pour B7015107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
150 mm
Largeur
100 mm
Hauteur
55 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
128 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
68 mm
Longueur clavier
101,8 mm
Largeur clavier
58,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 251 KB
- Fichier AutoCAD DWG 618 KB
- Fichier AutoCAD DXF 2 377 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 5 978 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006616.x_t 6 245 KB
- 00006616.STEP 13 992 KB
- 00006616.SAT 14 780 KB
Poids/1 pc
140 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7015107 et transmettez-nous votre demande de devis.
