Accessoires pour les boitiers
A9095108

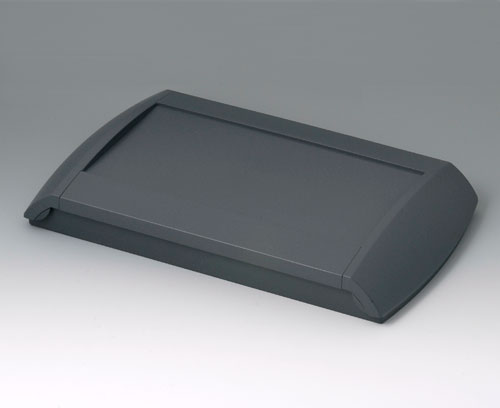

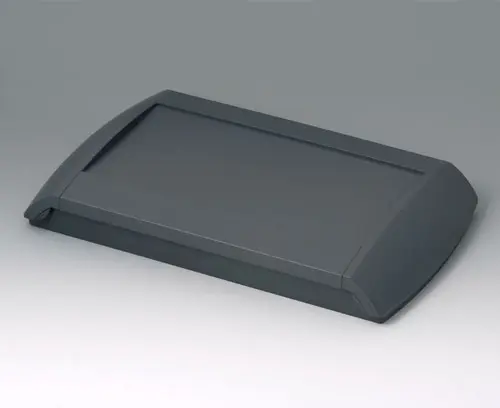

DIATEC L
Boitier en quatre parties. La partie inférieure peut être installée directement au mur ; la partie supérieure se visse par le haut, et pour fermer le boitier, utiliser ensuite les deux obturateurs latéraux. Le cas échéant, les obturateurs encliquetés pourront être bloqués de manière à empêcher un accès non autorisé. Zone des éléments de commande en creux pour la protection du clavier à membrane. Bossages de fixation dans la partie inférieure et supérieure. Compartiment piles intégré pour deux piles AA / 1 x 9 V. Le cas échéant, le clapet S (couvercle à charnière) pourra être fixé au choix à droite ou à gauche pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue.
FournitureParties supérieure et inférieure, obturateur de gauche, obturateur de droite avec deux éléments de blocage, jeu de montage
Générer votre fiche technique PDF pour A9095108
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires "piles"
A9160003
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)
A9190002
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).
Fourniture 1 contact double, 2 contacts simples
A9190002
Ressorts de contact, 2xN/2xAA/2xAAAétamé
Accessoires "protection"
A9194007
Fourniture 1 plaque enfichable
A9194007
Plaque enfichablegris blanc RAL 9002
156x30x3mm
Accessoires "vis"
A0306031
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Accessoires
A9212330
Fourniture 2 pieds en caoutchouc
A9212330
Pieds anti-glissant 12 x 3,5 mmpartie inférieure
partie inférieure
partie supérieure
partie supérieure
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 229 KB
- Fichier AutoCAD DWG 575 KB
- Fichier AutoCAD DXF 2 181 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 387 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 0001237B.x_t 6 875 KB
- 0001237B.STEP 9 278 KB
- 0001237B.SAT 9 527 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9095108 et transmettez-nous votre demande de devis.
