Accessoires pour les boitiers
B4016417

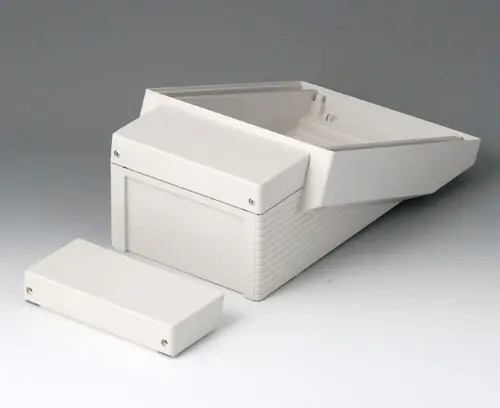

Couvercle M fermé, plat
Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.
Fourniture1 couvercle, 2 vis
Générer votre fiche technique PDF pour B4016417
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
B4016117
Version Boitier de base sans fente
Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage
B4016117
DATEC-TERMINAL M, Vers. Igris blanc RAL 9002
168x272x101mm
B4016217
Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la charnière assurent une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table.
Convient pour la mise en place de cartes Europe de format 100 x 160 mm.
Version Avec deux évidements pour charnière resp. fermeture rapide
Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière et fermeture rapide
B4016217
DATEC-TERMINAL M, Vers. IIgris blanc RAL 9002
168x272x101mm
B4016317
Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la serrure empêchent l’accès non autorisé aux éléments de commande et d’affichage. Lorsque l’on ouvre le capot, une charnière retient ce dernier et assure une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table. Clé identique pour toutes les serrures.
Convient pour la mise en place de cartes Europe de format 100 x 160 mm.
Version Avec deux évidements pour charnière resp. fermeture rapide, ce pendant avec une ouverture pour la serrure
Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière, fermeture rapide et serrure
B4016317
DATEC-TERMINAL M, Vers. IIIgris blanc RAL 9002
168x272x101mm
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 202 KB
- Fichier AutoCAD DWG 401 KB
- Fichier AutoCAD DXF 1 315 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 541 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00011238.x_t 2 930 KB
- 00011238.STEP 7 621 KB
- 00011238.SAT 8 093 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4016417 et transmettez-nous votre demande de devis.
