A9073219 DATEC-MOBIL-BOX S, Vers. II

A9073219

DATEC-MOBIL-BOX S, Vers. II

Boitier de petite dimension tenant dans la main, design esthétique. Sans logement piles. Partie en creux pour la protection de la clavier. Jeu de joints pour IP 65 comme accessoires.

Version

Partie supérieure avec fenêtre pour affichage pour modules LCD 2"

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9173001 Jeu de joints S

A9173001

Jeu de joints S Utilisation : pour l'augmentation du degré de protection du DATEC-MOBIL-BOX S.

Fourniture 2 joints, 4 rondelles de joints

Fermer

A9173001

Jeu de joints S
Produit ajouté à votre panier

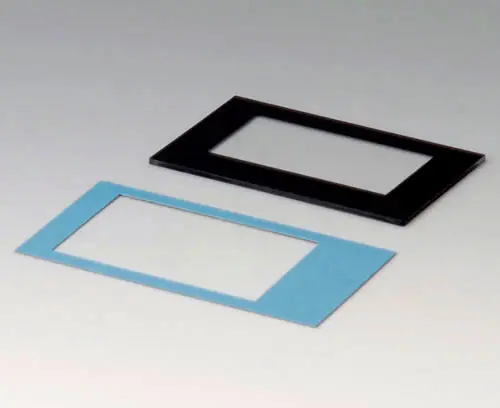

A9173009 Plaque S, bord noir

A9173009

Plaque S, bord noir Plaques transparentes protègent les afficheurs installés et permettent le degré de protection élevé IP 65 dans la zone d´afficheur. L'imprimé est adapté en ce qui concerne la zone d'afficheur visible. Pour boitier version II.

Fourniture 1 plaque, 1 pellicule auto-adhesive

Fermer

A9173009

Plaque S, bord noir
Produit ajouté à votre panier
Verre acrylique
transparent

Accessoires "muraux/support"

A9226239 Jeu de support mural

A9226239

Jeu de support mural Support mural pour DATEC-MOBIL-BOX S + SENSO-CASE M. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226239

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9250909 Étrier basculable

A9250909

Étrier basculable Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9250909

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A9073219

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
152 mm
Largeur
83 mm
Hauteur
33,5 mm
Long. circuit imprimé,
partie inférieure
142 mm
Larg. circuit imprimé,
partie inférieure
72 mm
Long. circuit imprimé,
partie supérieure
141 mm
Long. circuit imprimé,
partie supérieure
72 mm
Longueur de l'afficheur
45 mm
Largeur de l'afficheur
17 mm
Longueur clavier
129 mm
Largeur clavier
67,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
118 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
