A9073119
DATEC-MOBIL-BOX S, Vers. I
Boitier de petite dimension, design esthétique. Sans logement piles. Partie en creux pour la protection de clavier. Jeu de joints pour IP 65 comme accessoires.
VersionPartie en creux fermé, profondeur : 1,7 mm
FourniturePartie supérieure, partie inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9073119
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "protection"
A9173001

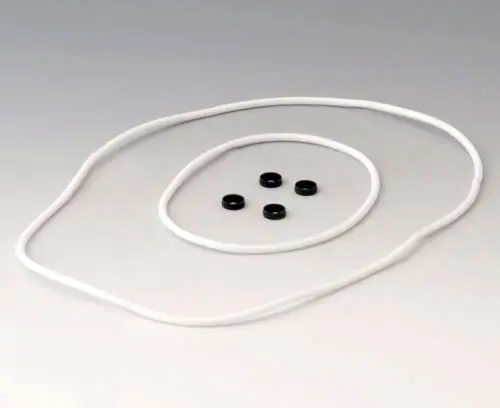

Jeu de joints S
Utilisation : pour l'augmentation du degré de protection du DATEC-MOBIL-BOX S.
Fourniture 2 joints, 4 rondelles de joints
A9173001
Jeu de joints SProduit ajouté à votre panier
Accessoires "muraux/support"
A9226239
Jeu de support mural

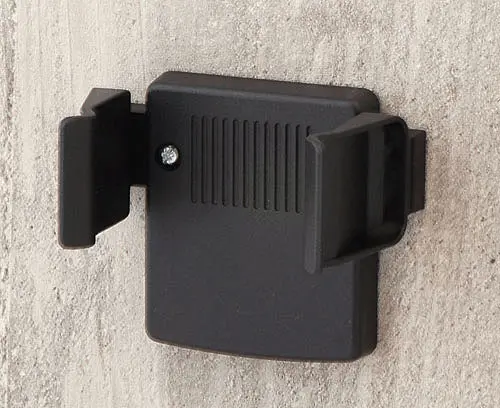

Support mural pour DATEC-MOBIL-BOX S + SENSO-CASE M. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.
Fourniture 2 boucles, 2 barres, 1 porte-outil
A9226239
Jeu de support muralProduit ajouté à votre panier
noir RAL 9005
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
A0308031
Vis autotaraudeuses 3 x 8 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0308031
Vis autotaraudeuses 3 x 8 mm (PZ1)Produit ajouté à votre panier
A0308132
Vis autotaraudeuse 3 x 8 mm (T10)
Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0308132
Vis autotaraudeuse 3 x 8 mm (T10)Produit ajouté à votre panier
Accessoires
A9250909
Étrier basculable
Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.
Fourniture 1 étrier basculable, jeu de montage
A9250909
Étrier basculableProduit ajouté à votre panier
noir RAL 9005
Options de produit pour A9073119
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : jeu de joints
Couleur
noir RAL 9005
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
152 mm
Largeur
83 mm
Hauteur
33,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
142 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
72 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
141 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
72 mm
Longueur clavier
129 mm
Largeur clavier
67,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 318 KB
- Fichier AutoCAD DWG 1 000 KB
- Fichier AutoCAD DXF 3 585 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 355 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008107.x_t 1 957 KB
- 00008107.STEP 4 446 KB
- 00008107.SAT 6 120 KB
Poids/1 pc
118 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9073119 et transmettez-nous votre demande de devis.
