A9078107 DATEC-CONTROL M, Vers. I

A9078107

DATEC-CONTROL M, Vers. I

Boitier manuel confortable, préparé pour le montage des compartiments piles changeables (compartiment piles et support accessoires). Zone d'afficheur spacieuse pour afficheurs graphiques. Emplacement PCMCIA sous le compartiment piles, peut être recouvert.

Version

Partie supérieure avec zone de commande, 1,7 mm en creux

Fourniture

Partie supérieure et inférieure, couvercle, goupilles, jeu de montage avec vis pour boitier, vis pour circuits imprimés et pieds en caoutchouc

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9178118 Support du compartiment piles

A9178118

Support du compartiment piles Permet d'installer le logement piles dans le socle et le boitier lui-même. On dispose de deux possibilités pour le montage dans le boitier en fonction de la place requise et de la configuration des composants.

Fourniture 1 support, jeu de contact à fiches pour 4 et 5 piles rondes, 2 vis de fixation

Fermer

A9178118

Support du compartiment piles
Produit ajouté à votre panier
PC
volcan
A9178128 Compartiment piles, M/L, 4 x AA

A9178128

Compartiment piles, M/L, 4 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles ; il s'encliquette à l'installation.

Version Pour 4 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178128

Compartiment piles, M/L, 4 x AA
Produit ajouté à votre panier
PC
volcan
A9178158 Compartiment piles, M/L, 5 x AA

A9178158

Compartiment piles, M/L, 5 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles; il s'encliquette à l'installation.

Version Pour 5 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178158

Compartiment piles, M/L, 5 x AA
Produit ajouté à votre panier
PC
volcan
A9178178 Couvercle pour partie électr., Vers. I

A9178178

Couvercle pour partie électr., Vers. I À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique

Fourniture 1 couvercle

Fermer

A9178178

Couvercle pour partie électr., Vers. I
Produit ajouté à votre panier
PC
volcan
A9178188 Couvercle pour partie électr., Vers. II

A9178188

Couvercle pour partie électr., Vers. II À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique pour l'utilisation de la carte type I PCMICA

Fourniture 1 couvercle

Fermer

A9178188

Couvercle pour partie électr., Vers. II
Produit ajouté à votre panier
PC
volcan
A9178198 Couvercle pour partie électr., Vers. III

A9178198

Couvercle pour partie électr., Vers. III À glisser tout simplement dans la rainure de guidage de la partie inférieure.

Version Recouvrement pour la partie électronique pour l'utilisation de la carte type I PCMICA

Fourniture 1 couvercle

Fermer

A9178198

Couvercle pour partie électr., Vers. III
Produit ajouté à votre panier
PC
volcan

Accessoires "socle"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178118 Support du compartiment piles

A9178118

Support du compartiment piles Permet d'installer le logement piles dans le socle et le boitier lui-même. On dispose de deux possibilités pour le montage dans le boitier en fonction de la place requise et de la configuration des composants.

Fourniture 1 support, jeu de contact à fiches pour 4 et 5 piles rondes, 2 vis de fixation

Fermer

A9178118

Support du compartiment piles
Produit ajouté à votre panier
PC
volcan
A9178128 Compartiment piles, M/L, 4 x AA

A9178128

Compartiment piles, M/L, 4 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles ; il s'encliquette à l'installation.

Version Pour 4 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178128

Compartiment piles, M/L, 4 x AA
Produit ajouté à votre panier
PC
volcan
A9178137 Socle, Vers. I

A9178137

Socle, Vers. I Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc

Fermer

A9178137

Socle, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9178158 Compartiment piles, M/L, 5 x AA

A9178158

Compartiment piles, M/L, 5 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles; il s'encliquette à l'installation.

Version Pour 5 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178158

Compartiment piles, M/L, 5 x AA
Produit ajouté à votre panier
PC
volcan
A9178167 Socle, Vers. II

A9178167

Socle, Vers. II Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version Murale

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, élément d'obturation, mécanisme d'encliquetage

Fermer

A9178167

Socle, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

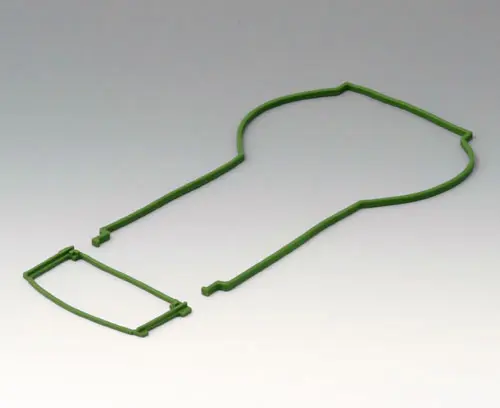

A9178006 Jeu de joints M

A9178006

Jeu de joints M Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL M.

Fourniture 1 jeu de joint

Fermer

A9178006

Jeu de joints M
Produit ajouté à votre panier
A9178108 Protecteur M

A9178108

Protecteur M Protecteur spécial pour le boitier DATEC-CONTROL M. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version sans bandoulière.

Fourniture 1 protecteur (3-pièces)

Fermer

A9178108

Protecteur M
Produit ajouté à votre panier
SBS (TPE)
volcan

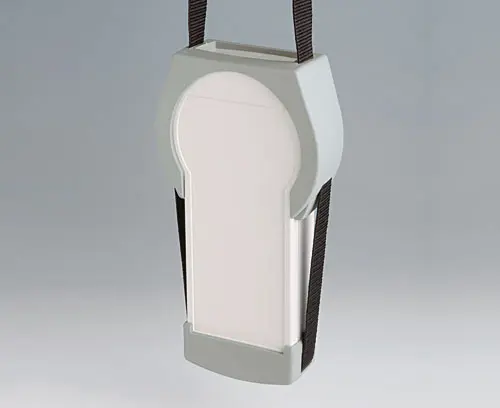

A9178208 Protecteur M

A9178208

Protecteur M Protecteur spécial pour le boitier DATEC-CONTROL M. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Version Avec bandoulière (environ 18 x 2 cm, noir, avec fermeture par encliquetage)

Fourniture 1 protecteur (3-pièces), 1 sangle

Fermer

A9178208

Protecteur M
Produit ajouté à votre panier
SBS (TPE)
volcan

Accessoires "muraux/support"

A9226117 Jeu de support mural

A9226117

Jeu de support mural Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226117

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires

A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour A9078107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
243 mm
Largeur
130 mm
Hauteur
60 mm
Long. circuit imprimé,
partie inférieure
207 mm
Larg. circuit imprimé,
partie inférieure
80 mm
Long. circuit imprimé,
partie supérieure
113 mm
Long. circuit imprimé,
partie supérieure
78 mm
Longueur clavier
189,2 mm
Largeur clavier
78 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Accessoires externes - autres

Poids/1 pc
263 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
