A9106507

Socle M

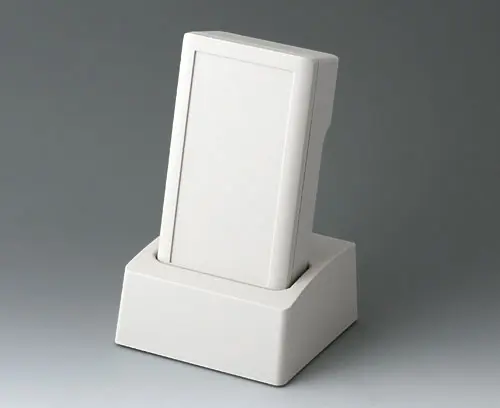

Socle pratique servant de base et au rangement du boitier DATEC-COMPACT M avec ou sans compartiment pile. Idéal pour le chargement et la transmission des données d’appareils mobiles. Bossages de fixation pour circuits imprimés et composants. Évidements pour ressorts de contact (accessoires).

Fourniture

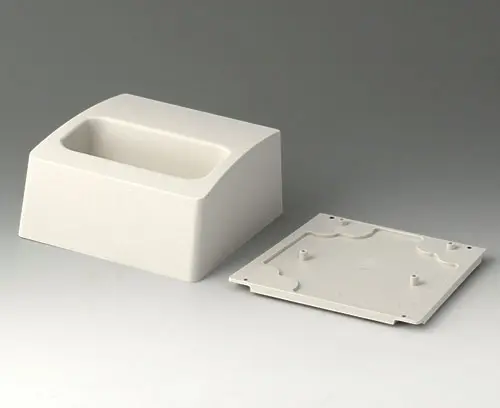

Socle avec plaque inférieure, pieds en caoutchouc et jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9106507

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Composants du système pour compléter

A9006107 DATEC-COMPACT M

A9006107

DATEC-COMPACT M Petit boitier manuel en deux parties avec joint, de conception robuste et ergonomique. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure. Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version Sans compartiment pile

Fourniture Parties supérieure et inférieure, jeu de montage

A9006107

DATEC-COMPACT M
Produit ajouté à votre panier

gris blanc RAL 9002
172x92x39mm
A9006117 DATEC-COMPACT M

A9006117

DATEC-COMPACT M Petit boitier manuel en deux parties, de conception robuste et ergonomique. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure. Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version Sans compartiment pile

Fourniture Parties supérieure et inférieure, jeu de montage

A9006117

DATEC-COMPACT M
Produit ajouté à votre panier

gris blanc RAL 9002
172x92x39mm
A9006207 DATEC-COMPACT M

A9006207

DATEC-COMPACT M Petit boitier manuel en trois parties avec joint, de conception robuste et ergonomique. Idéal pour les applications électroniques miniaturisées. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure et un centre de gravité près du corps. Avec un compartiment pile accessible de l’extérieur pour 3 piles rondes NR6 1,5 V (AA). Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version Avec compartiment piles 3 x AA

Fourniture Parties supérieure et inférieure, couvercle de compartiment pile, jeu de montage

A9006207

DATEC-COMPACT M
Produit ajouté à votre panier

gris blanc RAL 9002
172x92x39mm
A9006217 DATEC-COMPACT M

A9006217

DATEC-COMPACT M Petit boitier manuel en trois parties, de conception robuste et ergonomique. Idéal pour les applications électroniques miniaturisées. Bonne tenue en main grâce au creux pour les doigts dans la partie inférieure et un centre de gravité près du corps. Avec un compartiment pile accessible de l’extérieur pour 3 piles rondes NR6 1,5 V (AA). Zone de commande en creux pour la protection des éléments de commande. Bossages de fixation pour les circuits imprimés et les modules dans les parties supérieure et inférieure.

Version Avec compartiment piles 3 x AA

Fourniture Parties supérieure et inférieure, couvercle de compartiment pile, jeu de montage

A9006217

DATEC-COMPACT M
Produit ajouté à votre panier

gris blanc RAL 9002
172x92x39mm

Accessoires "socle"

A9193031 Contact à ressort

A9193031

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 15 A. 1,5 mm de course, 1,7 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

A9193031

Contact à ressort
Produit ajouté à votre panier
doré

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour A9106507

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
160 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9106507 et transmettez-nous votre demande de devis.
