Accessoires pour les boitiers
B6605223

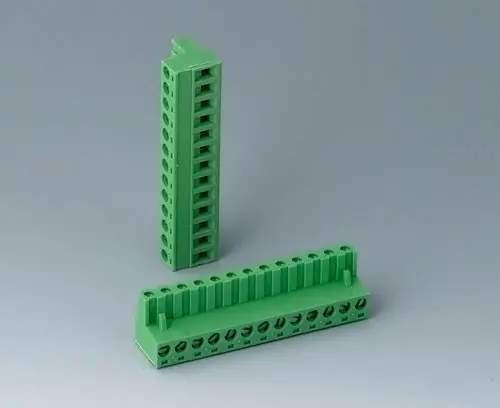

Réglette à broches, grille 5,08
Réglette à broches "Connecteur", grille 5,08. 13 points.
Fourniture1 pce
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6605223
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier

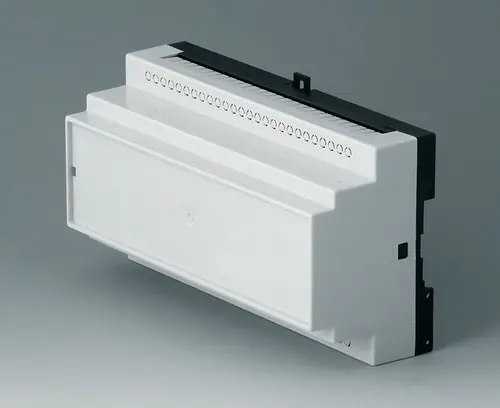

B6505110
RAILTEC B, 9 modules, Vers. V
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Avec perforations pour 52 bornes à circuit imprimé au maximum, système de grille 5,0 ou 4 réglettes à broches (13 points)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6505110
RAILTEC B, 9 modules, Vers. VProduit ajouté à votre panier
gris clair RAL 7035
157x86x59mm

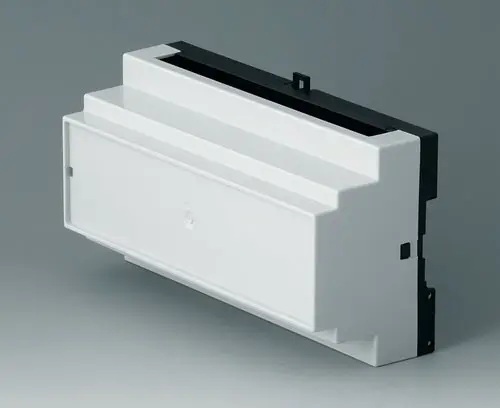

B6505112
RAILTEC B, 9 modules, Vers. II
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour réglettes à broches (4 x 13-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6505112
RAILTEC B, 9 modules, Vers. IIProduit ajouté à votre panier
gris clair RAL 7035
157x86x59mm

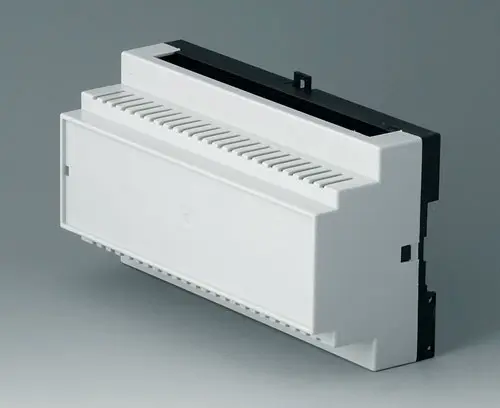

B6505115
RAILTEC B, 9 modules, Vers. II
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour réglettes à broches (4 x 13-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6505115
RAILTEC B, 9 modules, Vers. IIProduit ajouté à votre panier
gris clair RAL 7035
157x86x59mm

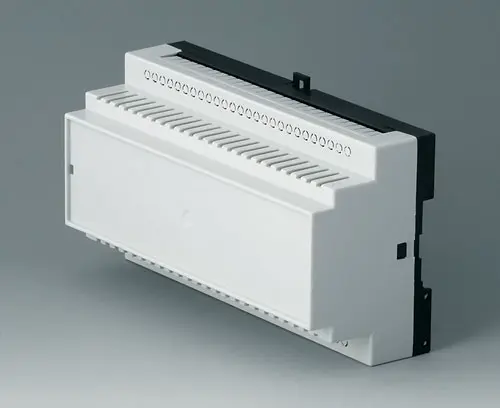

B6505119
RAILTEC B, 9 modules, Vers. V
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Avec perforations pour 52 bornes à circuit imprimé au maximum, système de grille 5,0 ou 4 réglettes à broches (13 points)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6505119
RAILTEC B, 9 modules, Vers. VProduit ajouté à votre panier
gris clair RAL 7035
157x86x59mm

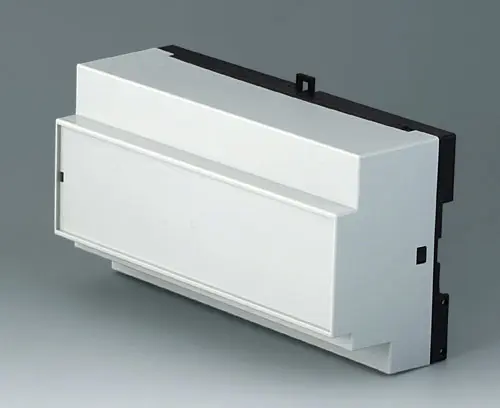

B6515112
RAILTEC B, 9 modules, Vers. XII
Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.
Version Pour réglettes à broches (2 x 13-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6515112
RAILTEC B, 9 modules, Vers. XIIProduit ajouté à votre panier
gris clair RAL 7035
157x86x59mm
B6704100
RAILTEC C, 5 modules, Vers. I
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704100
RAILTEC C, 5 modules, Vers. IProduit ajouté à votre panier
gris clair
88x90x58mm
B6704101
RAILTEC C, 5 modules, Vers. I
Boitier avec 1 côte ouvert - pour 1 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704101
RAILTEC C, 5 modules, Vers. IProduit ajouté à votre panier
gris clair
88x90x58mm
B6704102
RAILTEC C, 5 modules, Vers. II
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704102
RAILTEC C, 5 modules, Vers. IIProduit ajouté à votre panier
gris clair
88x90x58mm
B6704103
RAILTEC C, 5 modules, Vers. II
Boitier avec 1 côte ouvert - pour 1 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704103
RAILTEC C, 5 modules, Vers. IIProduit ajouté à votre panier
gris clair
88x90x58mm
B6704104
RAILTEC C, 5 modules, Vers. III
Boitier avec 2 côtes ouverts. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec paroi de boitier prolongée (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704104
RAILTEC C, 5 modules, Vers. IIIProduit ajouté à votre panier
gris clair
88x90x58mm
B6704105
RAILTEC C, 5 modules, Vers. III
Boitier avec 1 côte ouvert. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec paroi de boitier prolongée (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704105
RAILTEC C, 5 modules, Vers. IIIProduit ajouté à votre panier
gris clair
88x90x58mm
B6704106
RAILTEC C, 5 modules, Vers. IV
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704106
RAILTEC C, 5 modules, Vers. IVProduit ajouté à votre panier
gris clair
88x90x58mm
B6704107
RAILTEC C, 5 modules, Vers. IV
Boitier avec 1 côte ouvert - pour 1 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6704107
RAILTEC C, 5 modules, Vers. IVProduit ajouté à votre panier
gris clair
88x90x58mm
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Standards
Grille
5,08 mm
Pôles
13
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 91 KB
- Fichier AutoCAD DWG 301 KB
- Fichier AutoCAD DXF 783 KB
Poids/1 pc
21 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
85369095
Pays d'origine
UK
