Accessoires pour les boitiers
B2824109
CONNECT S

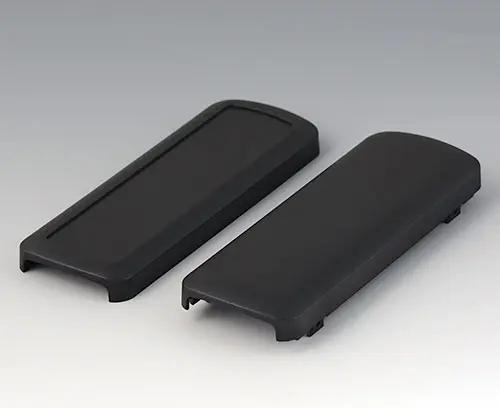

Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B2824109
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
B2811207
Élément d’extrémité
Universel insérable composant.
Fourniture 1 pièce
B2811207
Élément d’extrémitéProduit ajouté à votre panier
gris blanc RAL 9002
B2811209
Élément d’extrémité
Universel insérable composant.
Fourniture 1 pièce
B2811209
Élément d’extrémitéProduit ajouté à votre panier
noir RAL 9005
B2911308
Kit passe-câbles, 3,4 - 4,2
Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911308
Kit passe-câbles, 3,4 - 4,2Produit ajouté à votre panier
volcan
B2911309
Kit passe-câbles, 3,4 - 4,2
Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911309
Kit passe-câbles, 3,4 - 4,2Produit ajouté à votre panier
noir RAL 9005
B2911318
Kit passe-câbles, 4,2 - 5,0
Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911318
Kit passe-câbles, 4,2 - 5,0Produit ajouté à votre panier
volcan
B2911319
Kit passe-câbles, 4,2 - 5,0
Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911319
Kit passe-câbles, 4,2 - 5,0Produit ajouté à votre panier
noir RAL 9005
B2911328
Kit passe-câbles, 5,0 - 5,9
Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911328
Kit passe-câbles, 5,0 - 5,9Produit ajouté à votre panier
volcan
B2911329
Kit passe-câbles, 5,0 - 5,9
Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.
Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses
B2911329
Kit passe-câbles, 5,0 - 5,9Produit ajouté à votre panier
noir RAL 9005
Accessoires "muraux/support"
A9167029
Étrier de retenue
Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture 1 étrier de retenue, jeu de montage
A9167029
Étrier de retenueProduit ajouté à votre panier
noir RAL 9005
B2921509
Support S
Support spécial pour le CONNECT S ; il permet le rangement en toute sécurité d’appareils mobiles fonctionnant par câble ou indépendants. Avec grand évidement pour les connecteurs enfichables. La fixation au mur ou sur des éléments de la construction s’effectue à l’aide de vis usuelles du commerce avec un diamètre de tête de 5,5 à 7 mm.
Fourniture 1 support
B2921509
Support SProduit ajouté à votre panier
noir RAL 9005
Accessoires "vis"
A0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)Produit ajouté à votre panier
Options de produit pour B2824109
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Longueur
120 mm
Largeur
42 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
101 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
34 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 206 KB
- Fichier AutoCAD DWG 743 KB
- Fichier AutoCAD DXF 2 873 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 334 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00028776.x_t 7 870 KB
- 00028776.step 23 134 KB
- 00028776.sat 22 023 KB
Poids/1 pc
42 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2824109 et transmettez-nous votre demande de devis.
