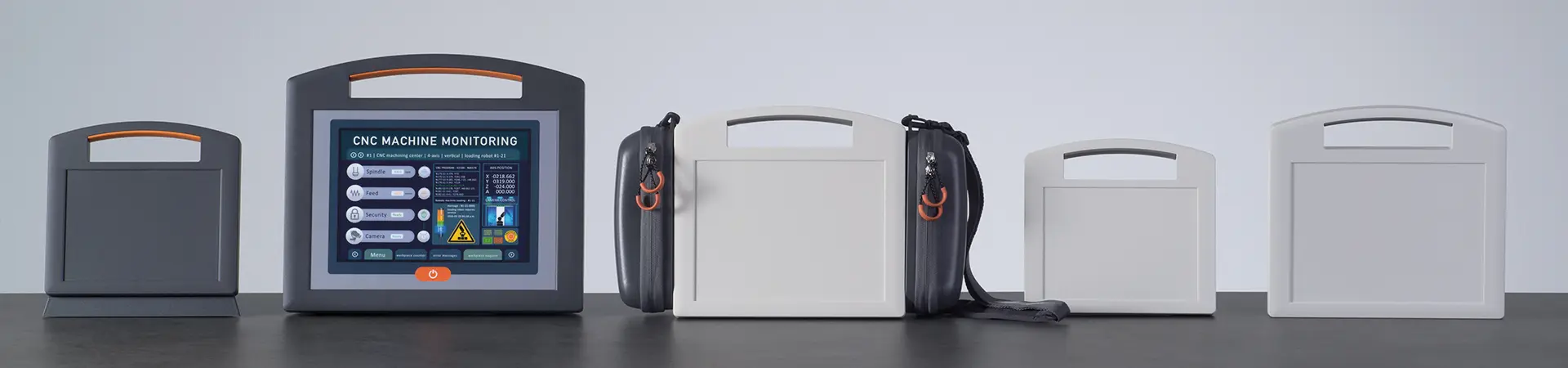

Carrytec

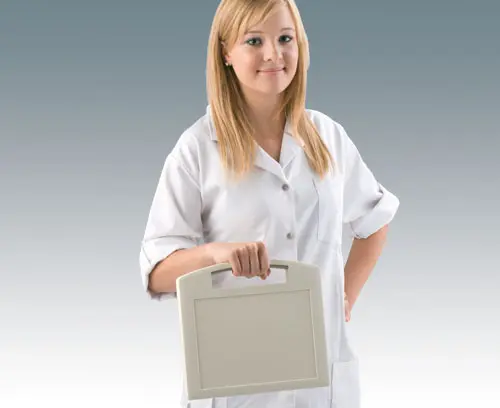

Boitier en matière plastique avec poignée fonctionnelle
Unique en son genre, le CARRYTEC dispose d’une poignée fonctionnelle appropriée aux différentes tâches et situations tant à l’intérieur qu’à l’extérieur.

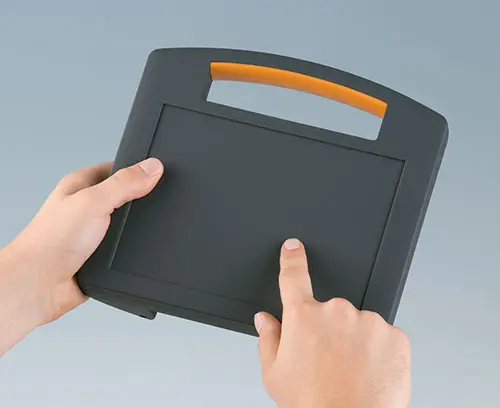

- moyen de transport avec garniture qui empêche de glisser, au-dessus du centre de gravité du boitier

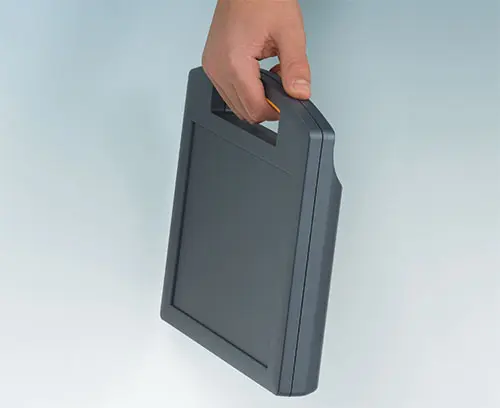

- CARRYTEC M avec partie inférieure plate pour l'installation de par exemple tablets

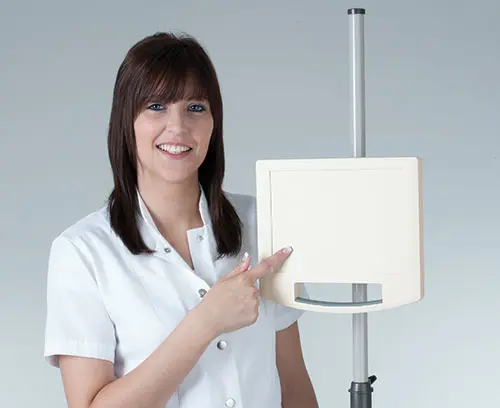

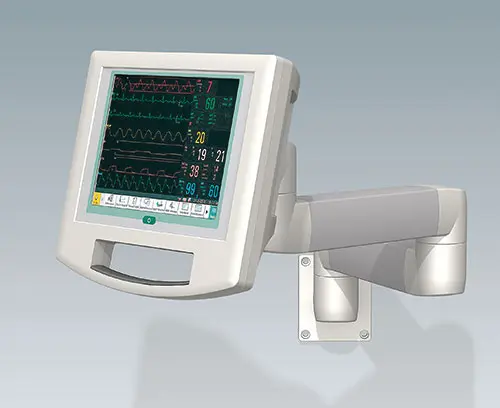

- fixation par l’arrière sur des systèmes de trépied ou bras de support ; positionnement/orientation rapide de la surface de visualisation et de commande ; bon guidage du câble
- face avant particulièrement grande, utilisable pour les interfaces utilisateur

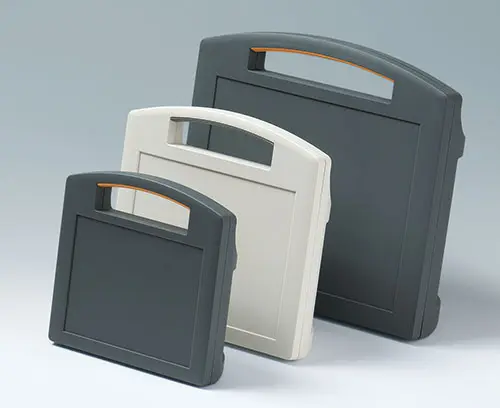

(S : 8,4"/21 cm ; M : 10,4"/26 cm ; L : 13,4"/34 cm) - grande profondeur de montage et beaucoup de place pour les interfaces tout en gardant une allure fine

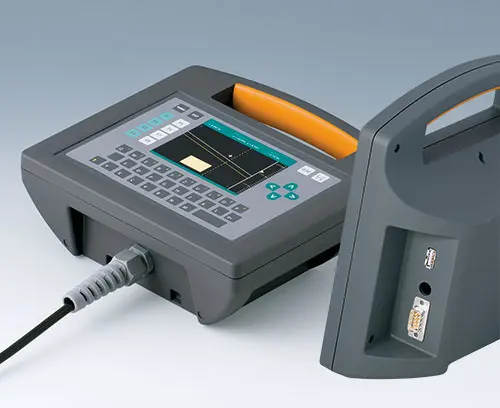

- espace protégé pour la mise en place d‘interfaces

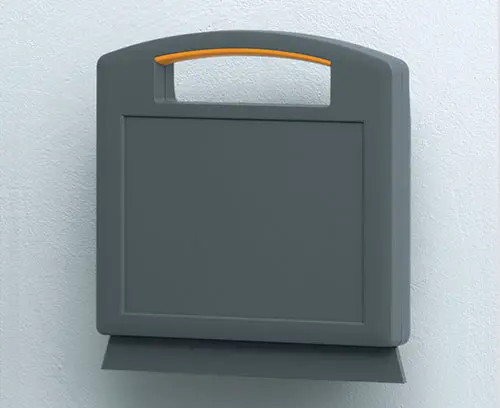

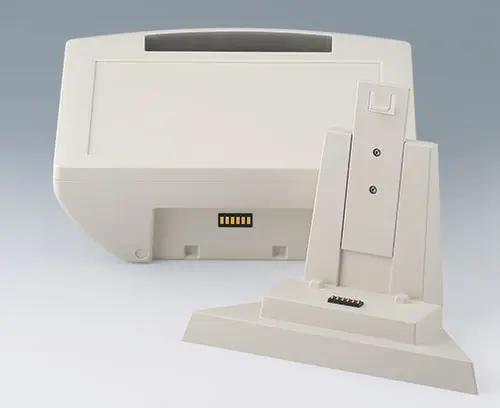

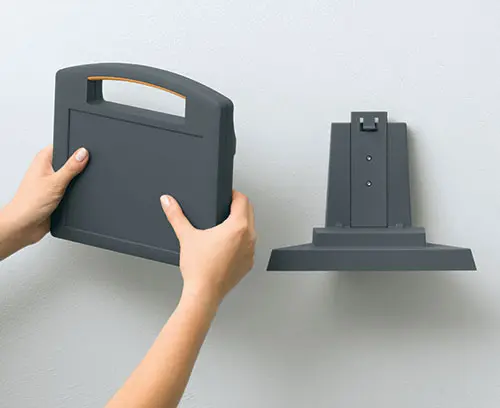

- pose sûre sur la console de table ou sur le support mural ; transmission facile des données et du courant de charge ; des contacts en accessoires (sauf boitier version plate)

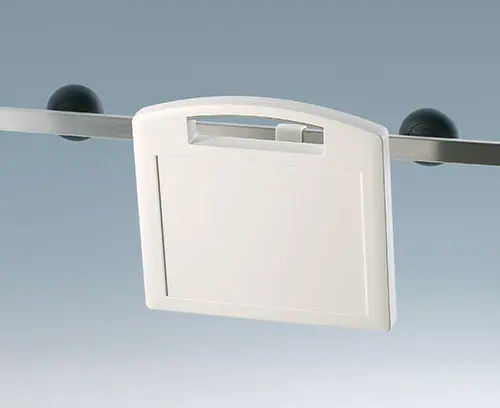

- clip de fixation pour accrochage aux tubes ronds ou pour barrettes d‘appareils conformes à la norme DIN EN ISO 19054
- des boitiers en matière plastique anti-choc qui résistent aux contraintes élevées
- avec joint degré de protection IP 54 (accessoire)

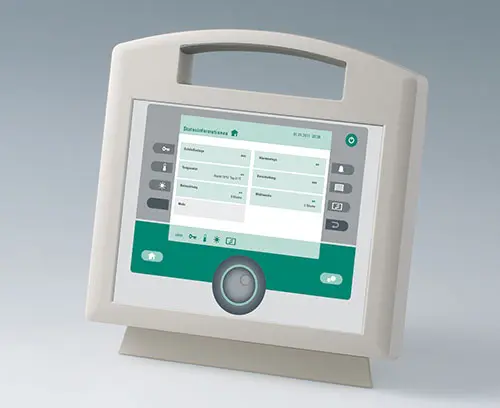

- zone de commande en creux pour protéger le clavier à membrane
- nettoyage aisé des boitiers

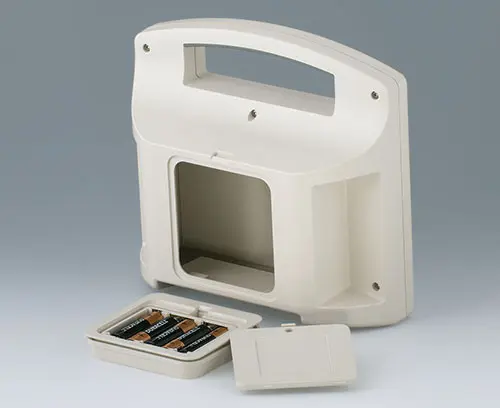

- en option, compartiment pour 5 piles AA (usinage nécessaire)

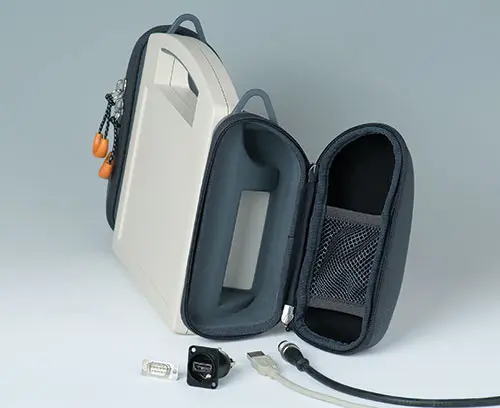

- des pochettes protectrices pour ranger les instruments, capteurs, accessoires, etc. (tailles S et M)

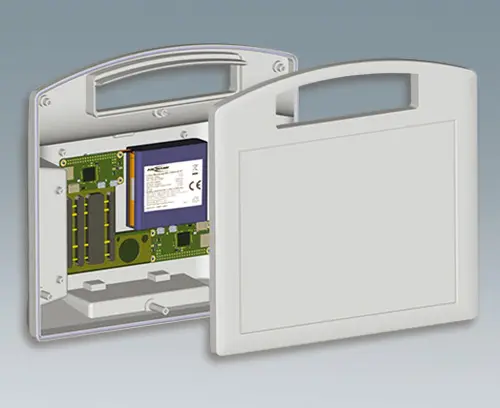

- des bossages de fixation pour circuits imprimés et composants à incorporer
En savoir plus !
Consultez nos articles sur carrytec Voir le blog >>
Domaines d‘application
Éventail inédit de domaines d’applications : manuel – table – mur – barrettes – tube rond – trépied – bras de support. En fonction de l'intervention, à l'intérieur ou à l'extérieur, le boîtier innovant se présente avec différents matériaux, entre autres, en matière plastique antichoc ; coloris assortis, nombreuses combinaisons possibles.

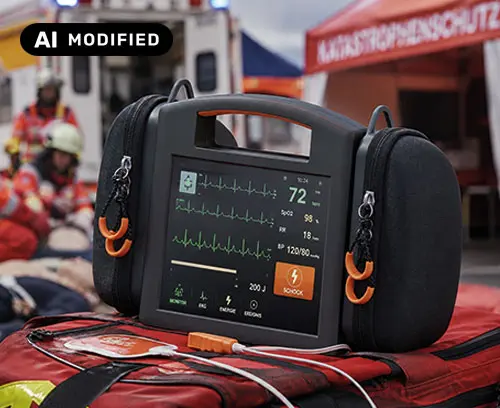

Médical, par ex. systèmes d'urgence, équipement de surveillance et d'alarme. Diagnostic, thérapie, appareils de laboratoire. Équipement de test et de mesure. Technologie de communication. Terminaux mobiles, unités de collecte de données. Systèmes de gestion de l'énergie. Capteurs. Industrie 4.0, usine intelligente. Construction mécanique et équipement de construction. Economie agricole, forestière.
B4208107
CARRYTEC S
Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4208107
CARRYTEC SProduit ajouté à votre panier
gris blanc RAL 9002
222x205x80mm
B4208208
CARRYTEC S
Boitier particulièrement robuste avec poignée, pour utilisation à l’extérieur. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4208208
CARRYTEC SProduit ajouté à votre panier
lava
222x205x80mm
B4210107
CARRYTEC M
Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4210107
CARRYTEC MProduit ajouté à votre panier
gris blanc RAL 9002
270x247x91mm
B4210127
CARRYTEC M en version plate
Boitier robuste, version plate, avec poignée. Solution optimale pour la mise en place de tablettes ou d’autres composants peu volumineux qui peuvent ainsi être transportés dans le Carrytec confortablement et de manière sûre.
La partie supérieure est identique à celle des versions de plus grande profondeur, la seule différence étant que la partie inférieure est plus basse.
La partie supérieure comporte une zone en creux pour le clavier à membrane. Bossages de fixation pour les circuits imprimés et modules dans les parties supérieure et inférieure. Le montage des interfaces sur la face arrière du boitier, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccordement au boitier.
La partie supérieure est identique à celle des versions de plus grande profondeur, la seule différence étant que la partie inférieure est plus basse.
La partie supérieure comporte une zone en creux pour le clavier à membrane. Bossages de fixation pour les circuits imprimés et modules dans les parties supérieure et inférieure. Le montage des interfaces sur la face arrière du boitier, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccordement au boitier.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4210127
CARRYTEC M en version plateProduit ajouté à votre panier
gris blanc RAL 9002
270x247x42mm
B4210208
CARRYTEC M
Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4210208
CARRYTEC MProduit ajouté à votre panier
lava
270x247x91mm
B4210228
CARRYTEC M en version plate
Boitier robuste, version plate, avec poignée. Solution optimale pour la mise en place de tablettes ou d’autres composants peu volumineux qui peuvent ainsi être transportés dans le Carrytec confortablement et de manière sûre.
La partie supérieure est identique à celle des versions de plus grande profondeur, la seule différence étant que la partie inférieure est plus basse.
La partie supérieure comporte une zone en creux pour le clavier à membrane. Bossages de fixation pour les circuits imprimés et modules dans les parties supérieure et inférieure. Le montage des interfaces sur la face arrière du boitier, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccordement au boitier.
La partie supérieure est identique à celle des versions de plus grande profondeur, la seule différence étant que la partie inférieure est plus basse.
La partie supérieure comporte une zone en creux pour le clavier à membrane. Bossages de fixation pour les circuits imprimés et modules dans les parties supérieure et inférieure. Le montage des interfaces sur la face arrière du boitier, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccordement au boitier.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4210228
CARRYTEC M en version plateProduit ajouté à votre panier
lava
270x247x42mm
B4213107
CARRYTEC L
Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier, compatible avec la norme VESA 100x100. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4213107
CARRYTEC LProduit ajouté à votre panier
gris blanc RAL 9002
348x303x117mm
B4213208
CARRYTEC L
Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier, compatible avec la norme VESA 100x100. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
B4213208
CARRYTEC LProduit ajouté à votre panier
lava
348x303x117mm
A0325080
Vis autotaraudeuses 2,5 x 8 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0325080
Vis autotaraudeuses 2,5 x 8 mm (PZ1)Produit ajouté à votre panier
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
A9193042
Plaques support pour fiches
Accessoires universels qui facilitent considérablement le montage de contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Disponibles en accessoires sous forme de jeu de deux plaques support en matière plastique pour loger des fiches modulaires à 6 contacts (version « femelle » pour le boitier et « mâle » pour le socle).
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.
Fourniture 2 plaques support
A9193042
Plaques support pour fichesProduit ajouté à votre panier
noir RAL 9005
A9193044
Kit fiches modulaires à 6 contacts
Accessoire universel comprenant des plaques support et des fiches modulaires à 6 contacts. Facilite le montage des contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Les fiches « femelles » et les fiches « mâles » sont fermement collées à la plaque support correspondante. Les broches des fiches sont parfaitement accessibles lors des opérations de brassage.
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).
Fourniture 2 plaques support, deux fiches modulaires à 6 contacts (« mâle » et « femelle »)
A9193044
Kit fiches modulaires à 6 contactsProduit ajouté à votre panier
noir RAL 9005
A9338117
Jeu de compartiment piles, 5 x AA
Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Fourniture 1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses
A9338117
Jeu de compartiment piles, 5 x AAProduit ajouté à votre panier
gris blanc RAL 9002
93x98mm
A9338218
Jeu de compartiment piles, 5 x AA
Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Fourniture 1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses
A9338218
Jeu de compartiment piles, 5 x AAProduit ajouté à votre panier
lava
93x98mm
B4308001
Joint S
Utilisation : pour l'augmentation du degré de protection du CARRYTEC S.
Fourniture 1 joint
B4308001
Joint SProduit ajouté à votre panier
B4308117
Socle S/M

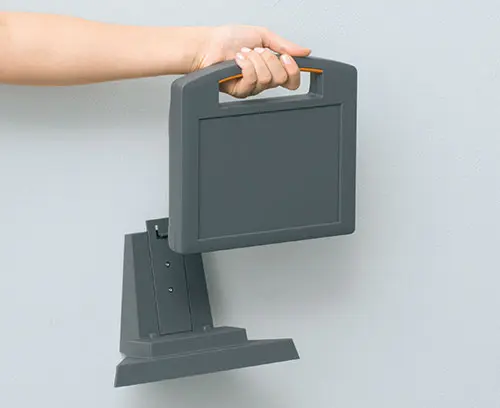

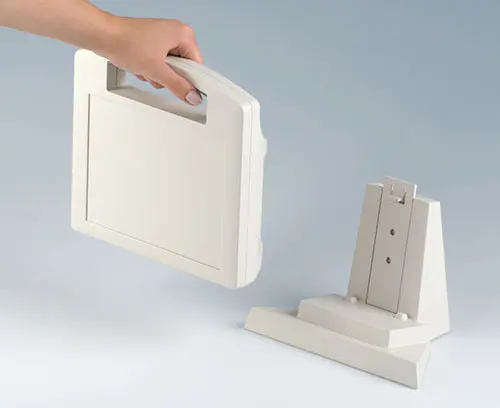

Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boitier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.
Fourniture 1 socle, kit de montage
B4308117
Socle S/MProduit ajouté à votre panier
gris blanc RAL 9002
B4308127
Plaque inférieure pour le socle
Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.
Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage
B4308127
Plaque inférieure pour le socleProduit ajouté à votre panier
gris blanc RAL 9002
B4308218
Socle S/M
Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boîtier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.
Fourniture 1 socle, kit de montage
B4308218
Socle S/MProduit ajouté à votre panier
lava
B4308228
Plaque inférieure pour le socle
Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.
Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage
B4308228
Plaque inférieure pour le socleProduit ajouté à votre panier
lava
B4308237
Clip de fixation

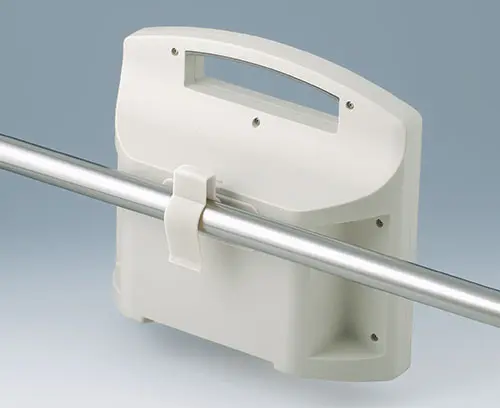

Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.
Fourniture 1 clip de fixation, kit de montage
B4308237
Clip de fixationProduit ajouté à votre panier
gris blanc RAL 9002
B4308238
Clip de fixation
Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.
Fourniture 1 clip de fixation, kit de montage
B4308238
Clip de fixationProduit ajouté à votre panier
lava
B4308600
Pochette protectrice S, côté droit

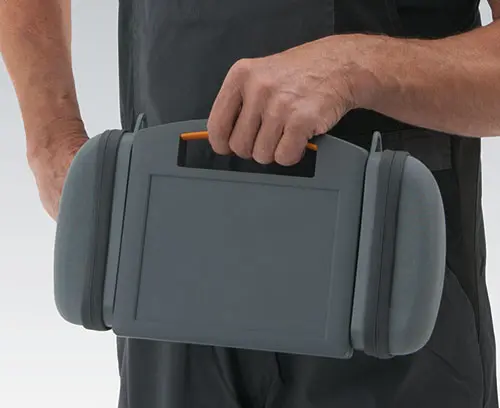

Spécialement conçue pour le CARRYTEC S. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).
Version Côté droit.
Fourniture 1 pochette de protection sur le côté gauche, kit de montage
B4308600
Pochette protectrice S, côté droitProduit ajouté à votre panier
82x180x65mm
B4308610
Pochette protectrice S, côté gauche
Spécialement conçue pour le CARRYTEC S. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).
Version Côté gauche.
Fourniture 1 pochette de protection sur le côté gauche, kit de montage
B4308610
Pochette protectrice S, côté gaucheProduit ajouté à votre panier
82x180x65mm
B4308650
Sangle bandoulière
Sangle bandoulière pratique avec partie rembourrée au niveau de l‘épaule.
Montage sur boitiers CARRYTEC uniquement en combinaison avec les Pochettes protectrices gauche et droite.
Montage sur boitiers CARRYTEC uniquement en combinaison avec les Pochettes protectrices gauche et droite.
Fourniture 1 sangle bandoulière
B4308650
Sangle bandoulièreProduit ajouté à votre panier
1400mm
B4310001
Joint M
Utilisation : pour l'augmentation du degré de protection du CARRYTEC M.
Fourniture 1 joint
B4310001
Joint MProduit ajouté à votre panier
B4310600
Pochette protectrice M, côté droit
Spécialement conçue pour le CARRYTEC M. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).
Version Côté droit.
Fourniture 1 pochette de protection sur le côté gauche, kit de montage
B4310600
Pochette protectrice M, côté droitProduit ajouté à votre panier
99x214x64mm
B4310610
Pochette protectrice M, côté gauche
Spécialement conçue pour le CARRYTEC M. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).
Version Côté gauche.
Fourniture 1 pochette de protection sur le côté gauche, kit de montage
B4310610
Pochette protectrice M, côté gaucheProduit ajouté à votre panier
99x214x64mm
B4313001
Joint L
Utilisation : pour l'augmentation du degré de protection du CARRYTEC L.
Fourniture 1 joint
B4313001
Joint LProduit ajouté à votre panier
B4313117
Socle L
Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Pour l'utilisation de la support mural un adaptateur (accessoires) est necessaire. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boitier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.
Fourniture 1 socle, kit de montage
B4313117
Socle LProduit ajouté à votre panier
gris blanc RAL 9002
B4313147
Adaptateur pour Socle L
Adaptateur nécessaire pour monter le socle sur un mur. 2 vis autotaraudeuses sont fournies pour fixer le socle à l’adaptateur.
Fourniture 1 adaptateur et 2 vis autotaraudeuses
B4313147
Adaptateur pour Socle LProduit ajouté à votre panier
gris blanc RAL 9002
B4313218
Socle L
Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Pour l'utilisation de la support mural un adaptateur (accessoires) est necessaire. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boitier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.
Fourniture 1 socle, kit de montage
B4313218
Socle LProduit ajouté à votre panier
lava
B4313248
Adaptateur pour Socle L
Nécessaire pour d´utilisable en tant que support mural es applications socle. Les vis sont fournies pour fixer l'adaptateur à la socle.
Fourniture 1 adaptateur et 2 vis autotaraudeuses
B4313248
Adaptateur pour Socle LProduit ajouté à votre panier
lava
Options de personnalisation pour Carrytec
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
