Accessoires pour les boitiers

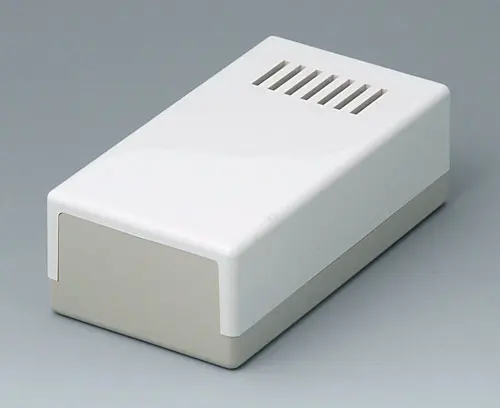

A9020265
BOITIER PLAT 120 S
Boitier en deux parties, partie supérieure avec fentes. Bossages pour le montage des circuits imprimés.
FourniturePartie supérieure, partie inférieure, jeu de montage, 4 vis autotaraudeuses pour le montage des circuits imprimés
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9020265
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "muraux/support"

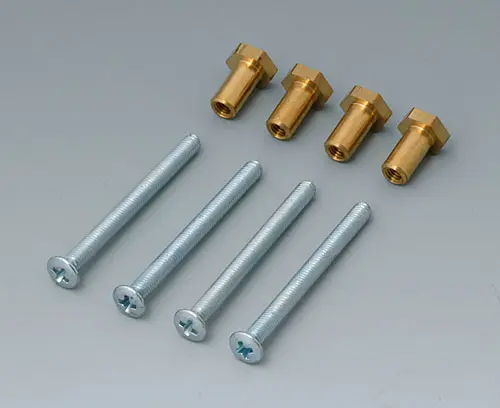

A9120000
Jeu de fixation pour montage
Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9011... et A9020...
Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés
A9120000
Jeu de fixation pour montageProduit ajouté à votre panier
B1350048
Jeu de support mural
Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.
Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage
B1350048
Jeu de support muralProduit ajouté à votre panier
gris silex RAL 7032
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
A0308031
Vis autotaraudeuses 3 x 8 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0308031
Vis autotaraudeuses 3 x 8 mm (PZ1)Produit ajouté à votre panier
A0308132
Vis autotaraudeuse 3 x 8 mm (T10)
Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0308132
Vis autotaraudeuse 3 x 8 mm (T10)Produit ajouté à votre panier
Accessoires
A9210290
Pieds anti-glissant 9,5 x 3,8 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmProduit ajouté à votre panier
A9250807
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250807
Étrier basculableProduit ajouté à votre panier
gris blanc RAL 9002
A9250817
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250817
Étrier basculableProduit ajouté à votre panier
gris blanc RAL 9002
Options de produit pour A9020265
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Couleur
Partie supérieure
gris blanc RAL 9002,
Partie inférieure gris silex RAL 7032
Partie inférieure gris silex RAL 7032
Standards
Longueur
120 mm
Largeur
65 mm
Hauteur
40 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
96 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 172 KB
- Fichier AutoCAD DWG 364 KB
- Fichier AutoCAD DXF 817 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 036 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008669.x_t 931 KB
- 00008669.STEP 2 291 KB
- 00008669.SAT 2 163 KB
Poids/1 pc
94 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9020265 et transmettez-nous votre demande de devis.
