Accessoires pour les boitiers

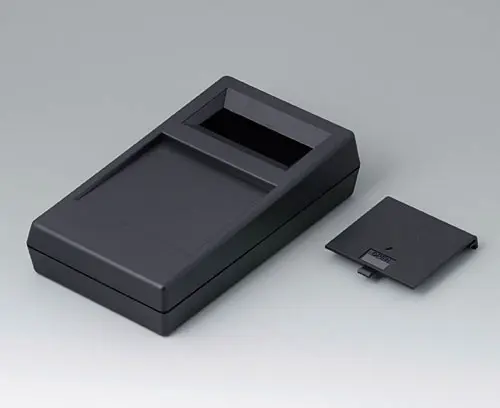

A9061019
BOITIER DE MESURE N, Vers. I
Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Logement piles à encliqueter pour changer rapidement les piles. Accessible de l'extérieur. Pour 2 x 9 V ou 4 x 1,5 V (AA). Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.
VersionAvec logement piles
FourniturePartie supérieure et inférieure, couvercle de logement piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9061019
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9190013
Ressorts de contact, 4 x AA
Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!
Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins
A9190013
Ressorts de contact, 4 x AAProduit ajouté à votre panier
nickelé
A9250250
Pièce de maintien
Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Fourniture 1 pièce de maintien
A9250250
Pièce de maintienProduit ajouté à votre panier
50x25x4mm
Accessoires "protection"

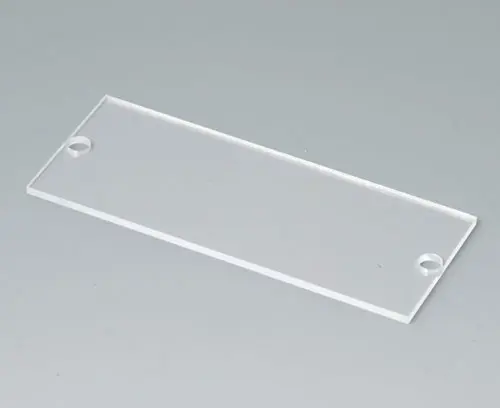

A9161004
Plaque N
La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9161005).
Fourniture 1 plaque
A9161004
Plaque NProduit ajouté à votre panier
transparent
90x36x2mm

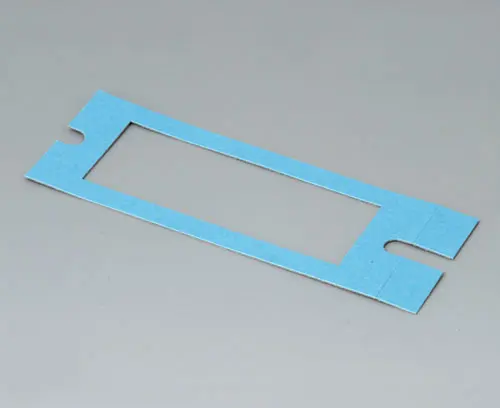

A9161005
Pellicule auto-adhésive N
Pour coller la plaque (A9061004).
Fourniture 1 pellicule auto-adhésive
A9161005
Pellicule auto-adhésive NProduit ajouté à votre panier
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9210290
Pieds anti-glissant 9,5 x 3,8 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmProduit ajouté à votre panier

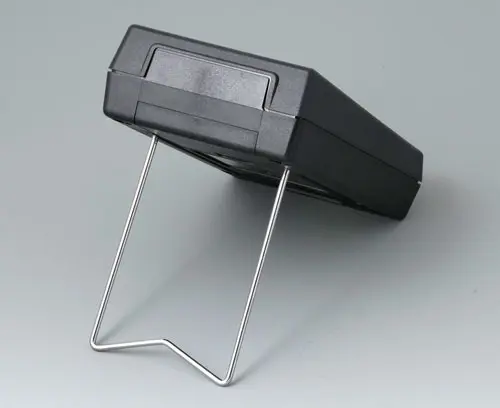

A9361009
Étrier basculable
Pour un meilleur confort d'utilisation.
Fourniture 1 étrier basculable
A9361009
Étrier basculableProduit ajouté à votre panier
chromé
Options de produit pour A9061019
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
180 mm
Largeur
100 mm
Hauteur
44 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
109 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
91 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
169 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
91 mm
Longueur de l'afficheur
65 mm
Largeur de l'afficheur
23 mm
Longueur clavier
75,1 mm
Largeur clavier
80 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 201 KB
- Fichier AutoCAD DWG 341 KB
- Fichier AutoCAD DXF 1 286 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 958 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00007951.x_t 1 864 KB
- 00007951.STEP 4 986 KB
- 00007951.SAT 4 815 KB
Poids/1 pc
169 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9061019 et transmettez-nous votre demande de devis.
