Accessoires pour les boitiers
B1704017

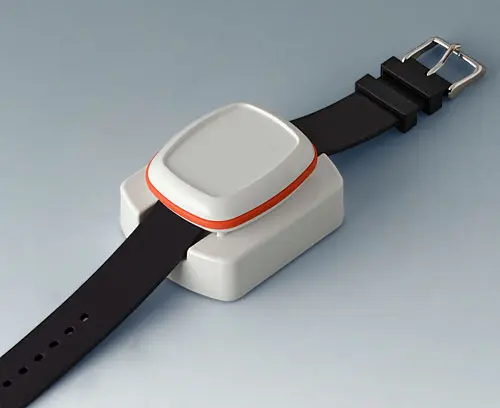

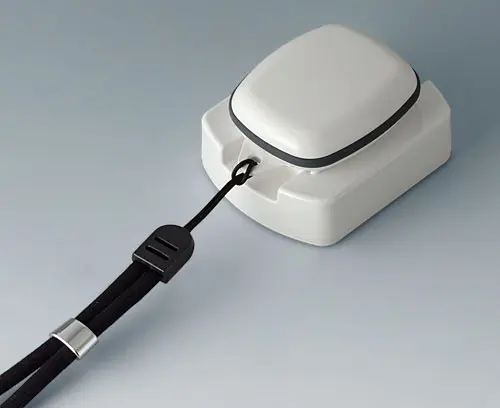

Station d'accueil M
Pour poser votre BODY-CASE M lorsqu'il n'est pas utilisé ou pour la recharge par induction comme exemple d’application (avec votre électronique en complément). Boitier facilement orientable sur la station de chargement grâce aux éléments de guidage. Configuration pour une connexion en série sur demande.
Exception : boitier avec clip de fixation ; ne permet par le chargement par induction.
Partie supérieure, plaque inférieure, kit de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B1704017
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
B1604107
BODY-CASE M, sans zone en creux
Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Version Sans zone en creux
Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)
B1604107
BODY-CASE M, sans zone en creuxProduit ajouté à votre panier
blanc signalisation RAL 9016
50x41x15mm
B1604117
BODY-CASE M, sans zone en creux
Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Version Sans zone en creux
Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)
B1604117
BODY-CASE M, sans zone en creuxProduit ajouté à votre panier
blanc signalisation RAL 9016
50x41x15mm
B1604207
BODY-CASE M, avec zone en creux
Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Version Avec zone en creux
Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)
B1604207
BODY-CASE M, avec zone en creuxProduit ajouté à votre panier
blanc signalisation RAL 9016
50x41x14mm
B1604217
BODY-CASE M, avec zone en creux
Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Version Avec zone en creux
Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)
B1604217
BODY-CASE M, avec zone en creuxProduit ajouté à votre panier
blanc signalisation RAL 9016
50x41x14mm
Options de produit pour B1704017
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
62 mm
Largeur
50 mm
Hauteur
17 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 299 KB
- Fichier AutoCAD DWG 668 KB
- Fichier AutoCAD DXF 2 160 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 227 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00021663.x_t 880 KB
- 00021663.step 2 127 KB
- 00021663.sat 2 509 KB
Poids/1 pc
12 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B1704017 et transmettez-nous votre demande de devis.
