Accessoires pour les boitiers
B1608117
BODY-CASE XL, sans zone en creux
Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.
Sans zone en creux
FourniturePartie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B1608117
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "porter"
A9164001
Anse
Version : diamètre = 20,5 mm.
Fourniture 1 anse
A9164001
AnseProduit ajouté à votre panier
nickelé
20,5mm
B1706001
Kit de fixation

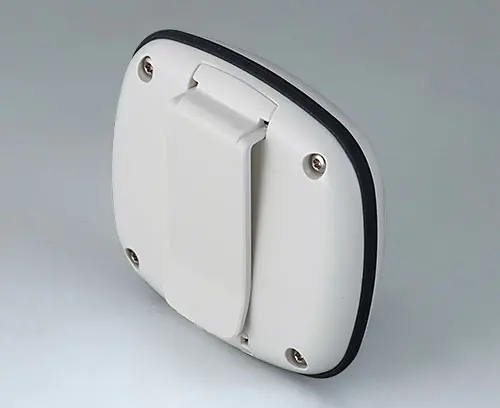

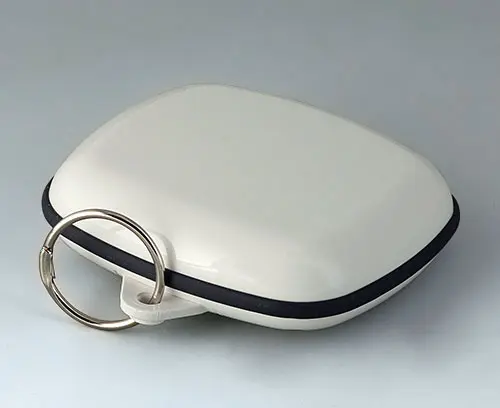

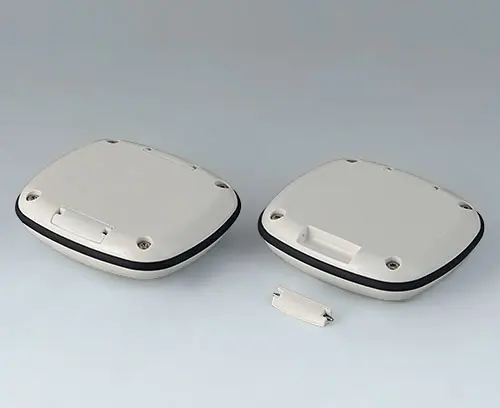

Accessoire spécial pour le BODY-CASE. Kit constitué d’un clip de fixation pour pochette de chemise ou de pantalon, un œillet de fixation pour collier/chaîne/cordelette et deux caches pour si l’on souhaite couvrir la ou les deux fermetures du bracelet à l'arrière. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).
Fourniture 1 kit
B1706001
Kit de fixationProduit ajouté à votre panier
blanc signalisation RAL 9016
B1706202
Bracelet, 18 mm

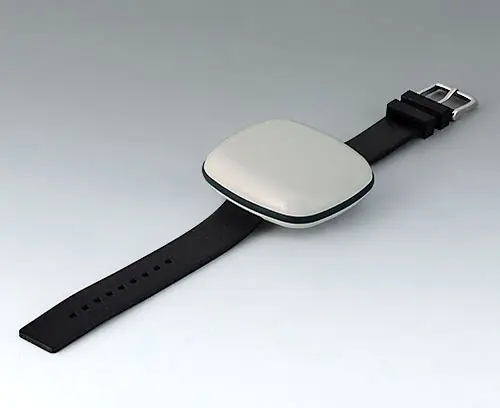

Bracelet spécial en silicone pour le BODY-CASE : Élastique résistant à l’eau et agréable à porter. La surface lisse est, de plus, facile à nettoyer. Largeur de la barrette : 18 mm. Longueur sans fermeture env. 193 mm. Fermeture en acier inox. Fixation avec les barrettes à ressorts.
Remarque :
Les barrettes à ressort de Ø 1,5 x 18 mm comprises dans la fourniture peuvent éventuellement, en liaison avec le bracelet en silicone B1706202 et en cas de mouvement de rotation, se détacher du boitier. Pour une meilleure connexion, nous recommandons d’utiliser les barrettes à ressort de dimension Ø 1,5 x 19 mm.
Référence de commande OKW : B1706206
Veuillez déterminer l'adéquation et l'utilisation en faisant vos propres essais.
Remarque :
Les barrettes à ressort de Ø 1,5 x 18 mm comprises dans la fourniture peuvent éventuellement, en liaison avec le bracelet en silicone B1706202 et en cas de mouvement de rotation, se détacher du boitier. Pour une meilleure connexion, nous recommandons d’utiliser les barrettes à ressort de dimension Ø 1,5 x 19 mm.
Référence de commande OKW : B1706206
Veuillez déterminer l'adéquation et l'utilisation en faisant vos propres essais.
Fourniture 1 bracelet
B1706202
Bracelet, 18 mmProduit ajouté à votre panier
noir
B1706203
Outil pour barrette à ressort
Embout en forme de fourche facilitant la mise en place et le retrait des barrettes à ressorts du bracelet, du clip de fixation, de l’œillet et des caches. Le côté pointu permet d’appuyer sur la goupille pour les bracelets métalliques avec maillons de chaîne flexibles ou pour la fermeture. (Photo non contractuelle.)
Fourniture 1 outil pour barrette à ressort
B1706203
Outil pour barrette à ressortProduit ajouté à votre panier
B9100063

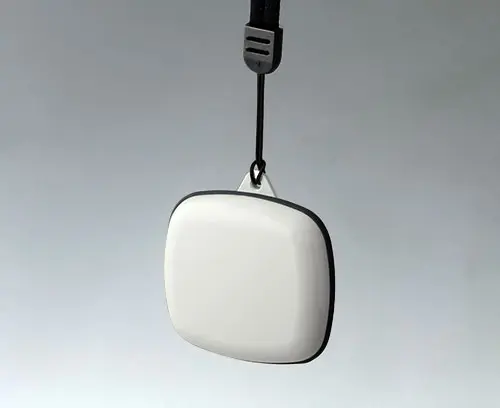

Collier, textile
Sans fermeture rapide.
ATTENTION, FIN DE SÉRIE :
L'article n'est disponible qu'en quantités limitées. Veuillez nous demander !
Fourniture 1 collier
B9100063
Collier, textileProduit ajouté à votre panier
860mm
Options de produit pour B1608117
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Partie inférieure et supérieure
Joint d’étanchéité
Degré de protection
Couleur
Partie inférieure et supérieure
blanc signalisation RAL 9016,
Joint d’étanchéité lava
Joint d’étanchéité lava
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
62 mm
Largeur
56 mm
Hauteur
18 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
53,8 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
53,8 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
46,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 407 KB
- Fichier AutoCAD DWG 791 KB
- Fichier AutoCAD DXF 2 819 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 735 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00026946.x_t 3 934 KB
- 00026946.STEP 7 857 KB
- 00026946.SAT 11 955 KB
Poids/1 pc
15 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B1608117 et transmettez-nous votre demande de devis.
