B2512107
BLOB CONTROL

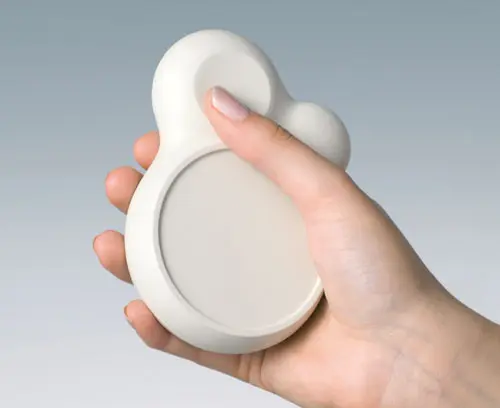

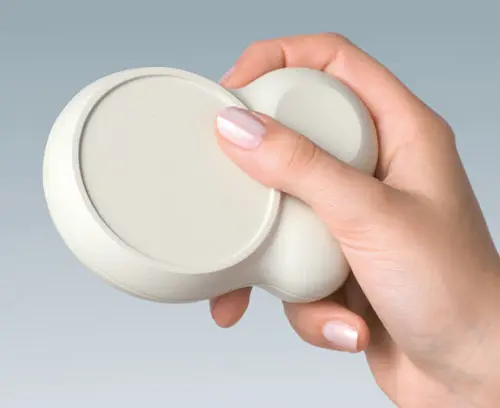

Un boitier pouvant être tenu d’une main et manipulé de l‘autre. Conception de boitier en deux parties. Surface en creux pour les claviers à membrane. Zone en creux séparée pour fonction spéciale. Bossages de fixation pour circuit imprimé dans la partie supérieure.
FourniturePartie supérieure et partie inférieure, kit de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B2512107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9193034
Protection contre l'inversion de polarité, pôle positif AAA
Pour clip de pile, pile ronde AAA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.
Fourniture 1 protection contre l’inversion de polarité
A9193034
Protection contre l'inversion de polarité, pôle positif AAAProduit ajouté à votre panier
gris blanc RAL 9002
A9193036
Clip de pile, AAA
Pour piles rondes AAA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.
Fourniture 1 clip de pile
A9193036
Clip de pile, AAAProduit ajouté à votre panier
nickelé
A9193037
Support de pile ronde R09, Ø 20 mm
Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193037
Support de pile ronde R09, Ø 20 mmProduit ajouté à votre panier
A9193038
Support de pile ronde R09, Ø 23 mm
Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193038
Support de pile ronde R09, Ø 23 mmProduit ajouté à votre panier
A9193039
Support de pile ronde R09, Ø 12 mm
Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193039
Support de pile ronde R09, Ø 12 mmProduit ajouté à votre panier
A9193040
Support de pile ronde R09, Ø 16 mm
Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193040
Support de pile ronde R09, Ø 16 mmProduit ajouté à votre panier
Accessoires "protection"
B2610101
Passe-câble, 5,0 - 5,9
Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.
Version Pour les câbles de 5,0 à 5,9 mm de diamètre
Fourniture 1 passe-câble
B2610101
Passe-câble, 5,0 - 5,9Produit ajouté à votre panier
volcan
B2610111
Passe-câble, 4,2 - 5,0
Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.
Version Pour les câbles de 4,2 à 5,0 mm de diamètre
Fourniture 1 passe-câble
B2610111
Passe-câble, 4,2 - 5,0Produit ajouté à votre panier
volcan
B2610121
Passe-câble, 3,4 - 4,2
Utilisation universelle. Les passe-câbles enfichables constituent un raccord de forme esthétique pour les applications par câble. Alésage rond nécessaire.
Version Pour les câbles de 3,4 à 4,2 mm de diamètre
Fourniture 1 passe-câble
B2610121
Passe-câble, 3,4 - 4,2Produit ajouté à votre panier
volcan
B2612001
Joint Control
Utilisation : pour l'augmentation du degré de protection du BLOB CONTROL.
Fourniture 1 joint
B2612001
Joint ControlProduit ajouté à votre panier
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Options de produit pour B2512107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
114 mm
Largeur
76 mm
Hauteur
31 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
101 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
65 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 374 KB
- Fichier AutoCAD DWG 841 KB
- Fichier AutoCAD DXF 3 099 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 400 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00013196.x_t 11 860 KB
- 00013196.STEP 21 860 KB
- 00013196.SAT 15 602 KB
Poids/1 pc
70 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2512107 et transmettez-nous votre demande de devis.
