B6706105
RAILTEC C, 9 modules, Vers. III
Enclosure with 1 side open for connection. Fast and simple locking capability onto DIN EN 60715 (TH35). Bottom part with fastening pillars. Vertical and horizontal guides for assembling the PCBs. Easy assembly through snap-in installation of the case parts.
VersionFront open*, connection side with extended case wall (*a ridge gives more stability during transport-easily removeable)
Supply1 bottom part, 3 clips, 1 top part
Plano 2D en PDF
Vista en 3D en PDF
Descarga 3D/2D
Descarga 3D/2D
Cree su ficha de datos en PDF para B6706105
Seleccione la información del producto para su ficha de datos.
Añadir a la cesta de la compra
Accessory "terminals"
B6601222
Plug header, block 5.08
Male terminal block, 5.08. 5-pin.
Supply 1 piece
B6601222
Plug header, block 5.08Producto añadido a su lista
B6601223
Plug header, block 5.08
Female terminal block, 5.08. 5-pin.
Supply 1 piece
B6601223
Plug header, block 5.08Producto añadido a su lista
B6602222
Plug header, block 5.08
Male terminal block, 5.08. 9-pin.
Supply 1 piece
B6602222
Plug header, block 5.08Producto añadido a su lista
B6602223
Plug header, block 5.08
Female terminal block, 5.08. 9-pin.
Supply 1 piece
B6602223
Plug header, block 5.08Producto añadido a su lista
B6606222
Plug header, block 5.08
Male terminal block, 5.08. 2-pin.
Supply 1 piece
B6606222
Plug header, block 5.08Producto añadido a su lista
B6606223
Plug header, block 5.08
Female terminal block, 5.08. 2-pin.
Supply 1 piece
B6606223
Plug header, block 5.08Producto añadido a su lista

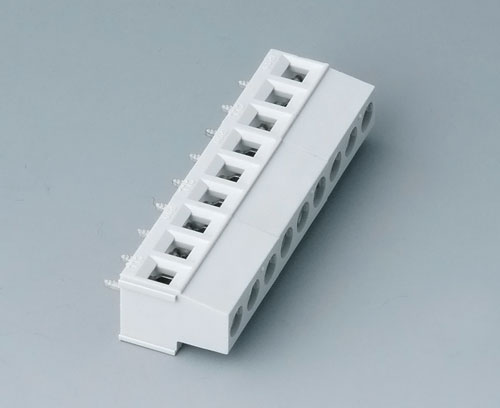

B6802650
Terminal block, block 5.08
PCB terminal block, 5.08. 9-pin.
Supply 1 piece
B6802650
Terminal block, block 5.08Producto añadido a su lista
light grey
Customising options for B6706105
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Datos técnicos
-
Modelos 3D & Planos / Documentos
- Purchasing Data
Material
Color
Bottom and top part
light grey,
Locking clip black/translucent
Locking clip black/translucent
Standards
Anchura
160 mm
Altura
90 mm
Profundidad
58 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 487 KB
- AutoCAD DWG-File 1.412 KB
- AutoCAD DXF-File 5.913 KB
- 3D PDF (Acrobat Reader) (girar el producto 360°, mostrar u ocultar componentes y accesorios, etc.) 366 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00011631.x_t 3.425 KB
- 00011631.STEP 7.552 KB
- 00011631.SAT 6.342 KB
Miscellaneous information
- Max. size of PCB in mm 285 KB
Weight/1 part
98 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
UK
