Aluminium-Profilgehäuse
B3500001
Vierkantmuttern-Set M3

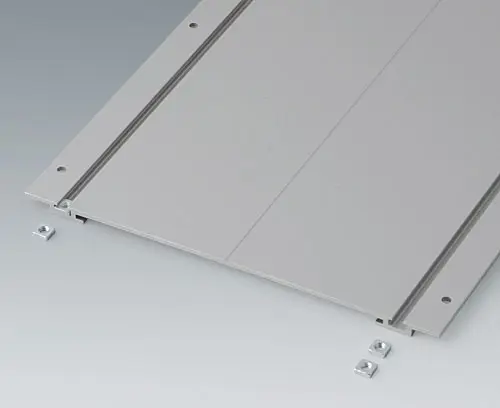

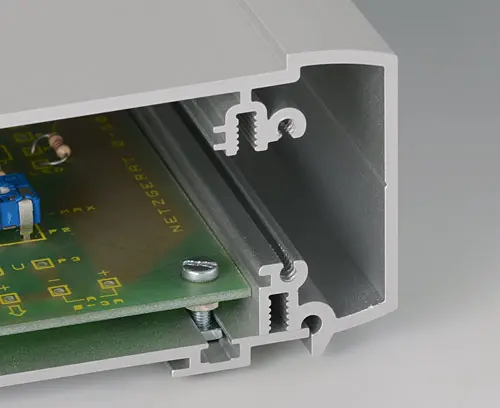

Zur Befestigung von Leiter- und Montageplatten am Bodenprofil der SMART-TERMINAL Gehäuse. Die Vierkantmuttern können innerhalb der vorgesehenen T-Nuten am Bodenprofil frei positioniert werden, je nach Einbaukonfiguration.
Lieferumfang4 Vierkantmuttern M3
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B3500001
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
B3407011
SMART-TERMINAL 160
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe grün und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set grün, Abdeckkappen-Set, Montage-Set
B3407011
SMART-TERMINAL 160Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
202x170x50mm
B3407012
SMART-TERMINAL 160
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe vulkan und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set vulkan, Abdeckkappen-Set, Montage-Set
B3407012
SMART-TERMINAL 160Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
202x170x50mm
B3407013
SMART-TERMINAL 160
Robustes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert) sowie Abschlussplatten aus Aluminium. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten. Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, 2 Abschlussplatten, Montage-Set inkl. 4 Anti-Rutsch-Füßchen
B3407013
SMART-TERMINAL 160Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
164x170x50mm
B3407021
SMART-TERMINAL 200
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe grün und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set grün, Abdeckkappen-Set, Montage-Set
B3407021
SMART-TERMINAL 200Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
242x170x50mm
B3407022
SMART-TERMINAL 200
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe vulkan und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set vulkan, Abdeckkappen-Set, Montage-Set
B3407022
SMART-TERMINAL 200Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
242x170x50mm
B3407023
SMART-TERMINAL 200
Robustes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert) sowie Abschlussplatten aus Aluminium. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten. Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, 2 Abschlussplatten, Montage-Set inkl. 4 Anti-Rutsch-Füßchen
B3407023
SMART-TERMINAL 200Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
204x170x50mm
B3407031
SMART-TERMINAL 240
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe grün und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set grün, Abdeckkappen-Set, Montage-Set
B3407031
SMART-TERMINAL 240Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
282x170x50mm
B3407032
SMART-TERMINAL 240
Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe vulkan und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, Designdichtungs-Set vulkan, Abdeckkappen-Set, Montage-Set
B3407032
SMART-TERMINAL 240Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
282x170x50mm
B3407033
SMART-TERMINAL 240
Robustes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert) sowie Abschlussplatten aus Aluminium. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten. Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Lieferumfang Basisprofil, Bodenprofil, 2 Abschlussplatten, Montage-Set inkl. 4 Anti-Rutsch-Füßchen
B3407033
SMART-TERMINAL 240Produkt Ihrem Warenkorb hinzugefügt
matt eloxiert
244x170x50mm
