Aluminium-Profilgehäuse
B3407013
SMART-TERMINAL 160

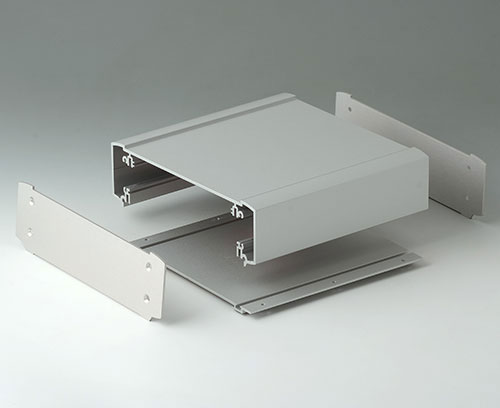

Robustes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert) sowie Abschlussplatten aus Aluminium. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten. Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.
Basisprofil, Bodenprofil, 2 Abschlussplatten, Montage-Set inkl. 4 Anti-Rutsch-Füßchen
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B3407013
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Sockel"
B3507030
Pultaufsteller-Set
Ermöglicht ergonomisch günstige 12°-Neigung beim Ablesen und Bedienen der Geräte auf dem Tisch. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Pultgehäusen für Rutschsicherheit.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.
Lieferumfang 2 Pultaufsteller, 4 Gummifüße
B3507030
Pultaufsteller-SetProdukt Ihrem Warenkorb hinzugefügt
lava
Zubehör "Wand/Halter"
A9325018
Masthalter / Rohrhalter
Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.
Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.
Lieferumfang 1 Mast-/Rohrhalter
A9325018
Masthalter / RohrhalterProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
100x100x20mm
B3507020
Wandhalter-Set
Zweiteilige Konstruktion zur soliden, flachen Wandbefestigung der SMART-TERMINAL Gehäuse.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.
Lieferumfang 1 Wandhalter, 1 Wandhalter-Lasche, 2 Anti-Rutsch-Puffer (selbstklebend)
B3507020
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
Zubehör "Schrauben"
A0330080
Schraube M3 x 8 mm (T10)
Zur Befestigung von Leiter- und Montageplatten am Basisprofil der SMART-TERMINAL Gehäuse.
Lieferumfang 1 Schraube
A0330080
Schraube M3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
B3500001
Vierkantmuttern-Set M3
Zur Befestigung von Leiter- und Montageplatten am Bodenprofil der SMART-TERMINAL Gehäuse. Die Vierkantmuttern können innerhalb der vorgesehenen T-Nuten am Bodenprofil frei positioniert werden, je nach Einbaukonfiguration.
Lieferumfang 4 Vierkantmuttern M3
B3500001
Vierkantmuttern-Set M3Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für B3407013
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Basis- und Bodenprofil
Abschlussplatten
Farbe
matt eloxiert
Standards
Länge
164 mm
Breite
170 mm
Höhe
50 mm
Platinenlänge Oberteil
160 mm
Platinenbreite Oberteil
117 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Montageanleitungen (Gruppe)
- SMART-TERMINAL, Montageanleitung 2.955 KB
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 224 KB
- AutoCAD DWG-Format 666 KB
- AutoCAD DXF-Format 2.218 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 309 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00024699.x_t 1.869 KB
- 00024699.STEP 3.496 KB
- 00024699.SAT 7.886 KB
Gewicht/1 Stück
575 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
76042990
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B3407013 und vergessen Sie nicht, ein Angebot anzufordern!
