B6045021

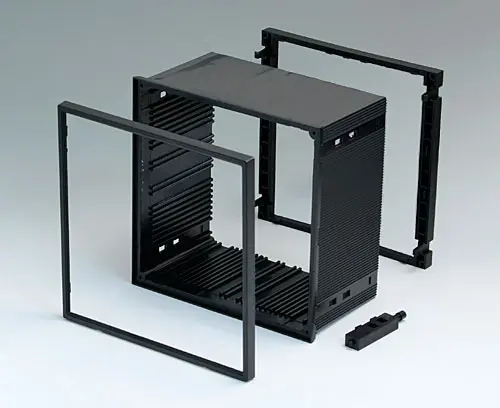

NORM-EINBAUGEHÄUSE TYP A

Gehäuse mit abnehmbarem Frontrahmen. Der hintere Rahmen sowie die Rückplatten (Zubehör) werden einfach eingerastet. die Frontplatte wird an den Eckpunkten verschraubt. Mit Führungsstegen für den Leiterplatteneinschub an 4 Seiten. Entspricht DIN IEC 61554.

Lieferumfang

1 Gehäuse, 1 Frontrahmen, 1 Rahmen (hinten) mit Schnappverschluss, Befestigungselemente für Schalttafeleinbau

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6045021

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

B6145111 Frontplatte

B6145111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
138x138x1,5mm
B6145112 Rückplatte

B6145112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Rückplatte

B6145112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
131,3x118,6x1,5mm

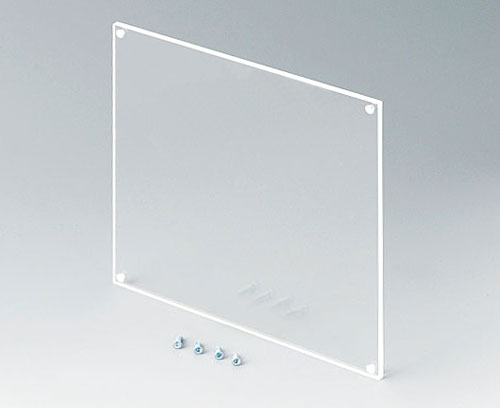

B6145331 Frontplatte

B6145331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
138x138x3mm

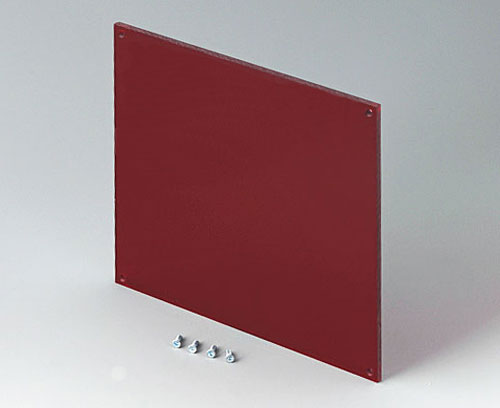

B6145341 Frontplatte

B6145341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
138x138x3mm

Zubehör "Schutz"

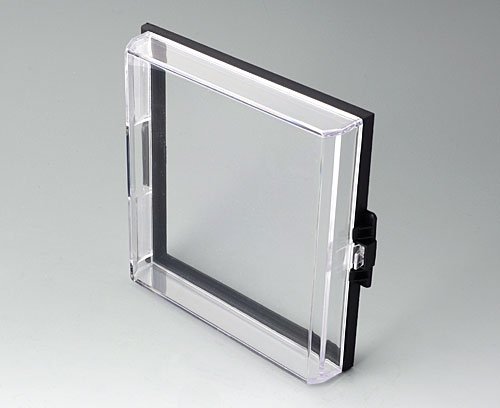

B6145533 Schutzabdeckung

B6145533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Schutzabdeckung, 1 Dichtungs-Set

B6145533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent

Produktoptionen für B6045021

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
DIN IEC 61554
Breite
144 mm
Höhe
144 mm
Tiefe
75 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
196 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Italien

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6045021 und vergessen Sie nicht, ein Angebot anzufordern!
