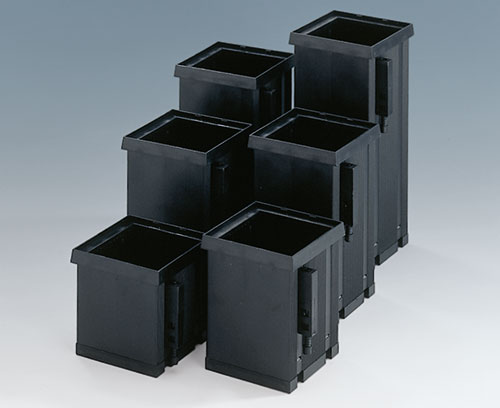

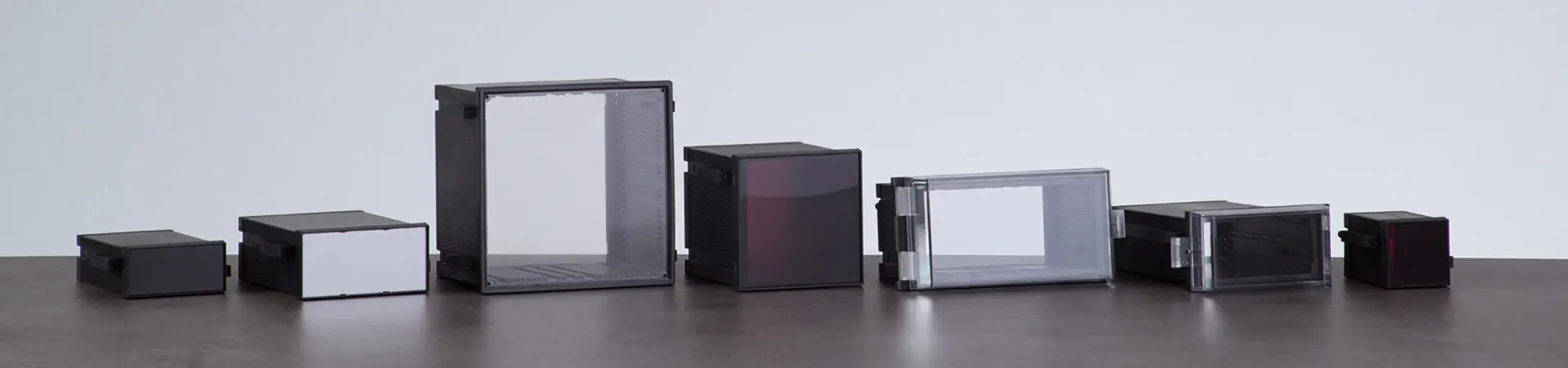

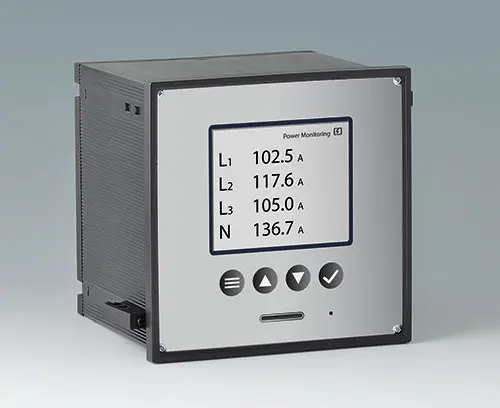

Norm-Einbaugehäuse Typ A

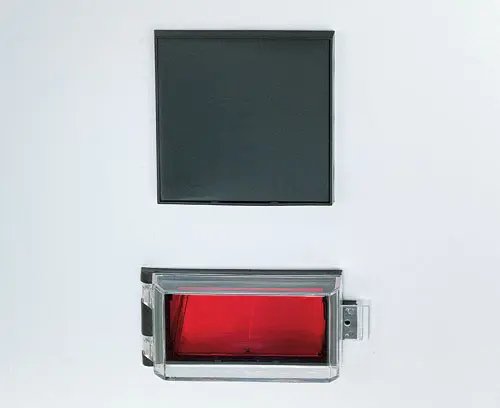

DIN-Gehäuse für den Schalttafeleinbau

Durch einfache, schraubenlose Montage aller Gehäuseteile unterscheiden sich die NORM-EINBAUGEHÄUSE TYP A von herkömmlichen Systemen für den Schalttafeleinbau nach DIN IEC 61554.

  • 7 Normmaße  72 x 36, 48 x 48, 96 x 48, 72 x 72, 96 x 96*, 144 x 72* und 144 x 144 in variablen Gehäusetiefen  (*entsprechen nicht exakt der DIN IEC 61554)
  • Material entspricht UL 94 V-0: selbstverlöschend und stoßfest; erfüllt außerdem hohe mechanische und elektrische Eigenschaften
  • Einbauplatinen durch rückseitigen Rahmen fixiert

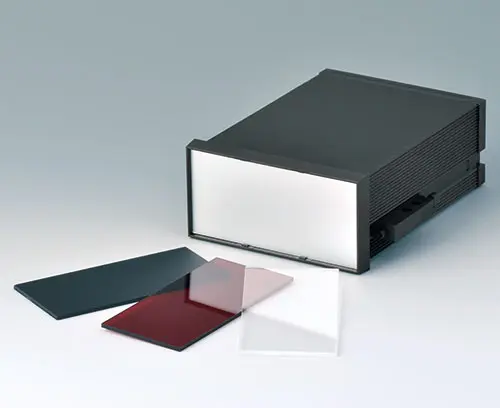

  • große Auswahl an Front- und Rückplatten, gerastet

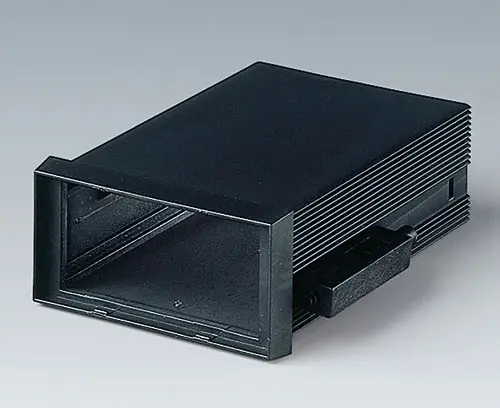

  • Befestigungselemente für den Schalttafeleinbau bereits im Lieferumfang enthalten
  • vorteilhaftes Konstruktionsprinzip mit Realisierung flexibler, genau auf die Anwendung abgestimmter Gehäusetiefen
  • transparente Schutzabdeckung für Anzeige- und Bedienelemente (Größen 96 x 48 - 144 x 144)
  • integrierte Führungsstege an 2 oder 4 Seiten für Platinen etc.
  • Schutzart < IP 40
PDF erstellen

Anwendungsfelder

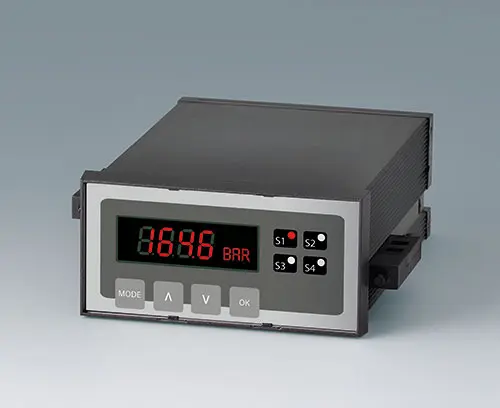

Universeller Einsatz. Besonders geeignet für Anwendungen in der Mess-, Steuer- und Regelungstechnik, etc.

Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.

B6112111 Frontplatte

B6112111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6112111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
43,6x43,6x1,5mm

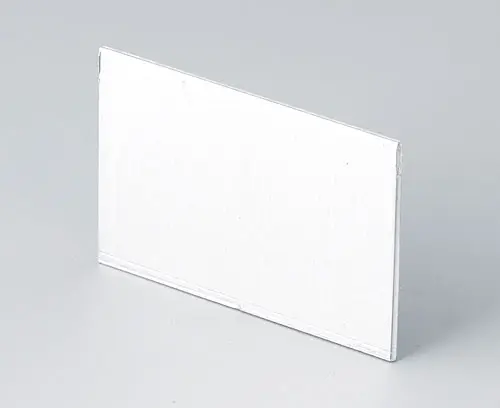

B6112112 Rückplatte

B6112112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Rückplatte

B6112112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
42,2x29,6x1mm

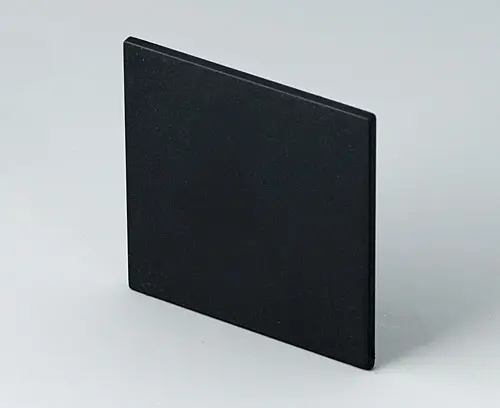

B6112221 Frontplatte

B6112221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6112221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
43,7x43,7x2mm

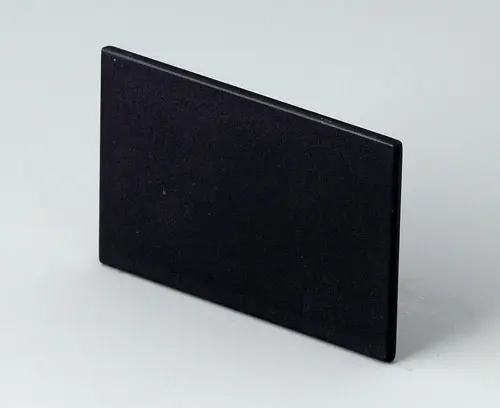

B6112222 Rückplatte

B6112222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Rückplatte

B6112222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
42,3x29,6x1,8mm

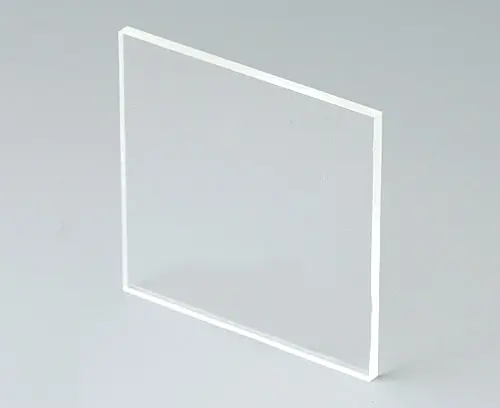

B6112331 Frontplatte

B6112331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6112331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
43,6x43,6x2mm

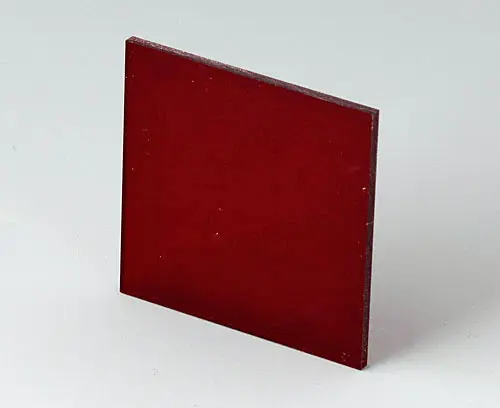

B6112341 Frontplatte

B6112341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6112341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
43,6x43,6x2mm
B6121111 Frontplatte

B6121111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Frontplatte

B6121111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
67,7x31,6x1,5mm
B6121112 Rückplatte

B6121112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Rückplatte

B6121112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
57,6x28,6x1mm
B6121221 Frontplatte

B6121221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Frontplatte

B6121221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
67,8x31,7x2mm
B6121222 Rückplatte

B6121222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Rückplatte

B6121222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
57,6x28,7x1,5mm
B6121331 Frontplatte

B6121331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Frontplatte

B6121331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
67,7x31,6x2mm
B6121341 Frontplatte

B6121341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.

Lieferumfang 1 Frontplatte

B6121341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
67,7x31,6x2mm

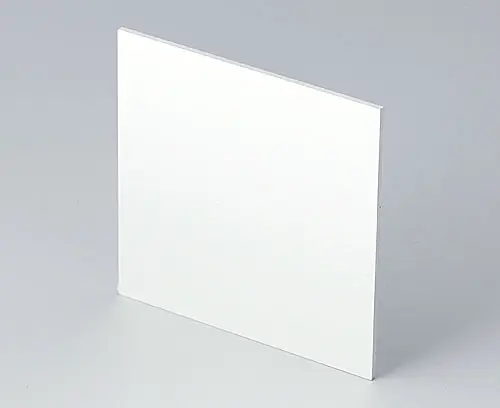

B6123111 Frontplatte

B6123111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6123111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
67,5x67,5x1,5mm

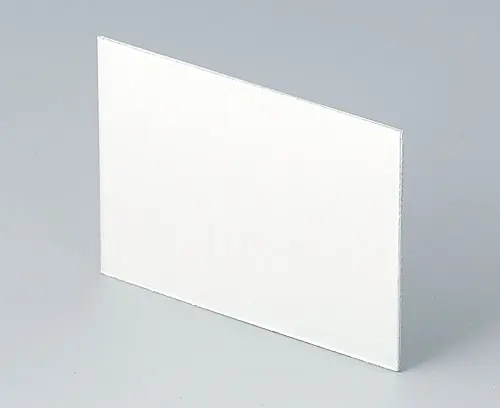

B6123112 Rückplatte

B6123112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Rückplatte

B6123112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
63,7x49,1x1mm

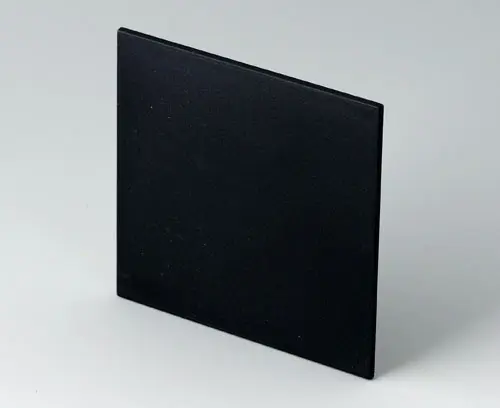

B6123221 Frontplatte

B6123221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6123221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
67,6x67,6x2mm

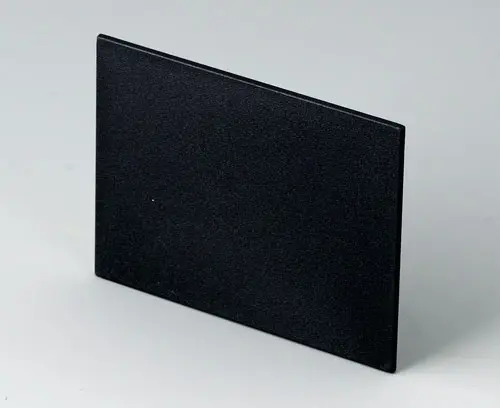

B6123222 Rückplatte

B6123222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Rückplatte

B6123222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
63,8x49,2x1,7mm

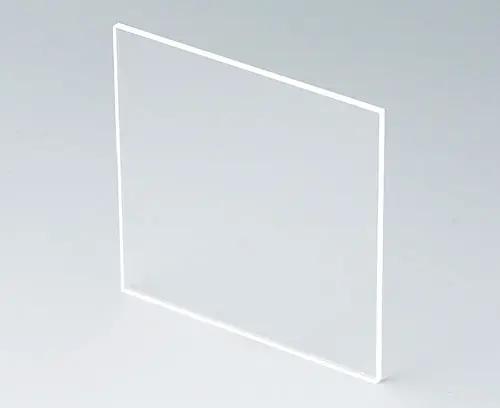

B6123331 Frontplatte

B6123331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6123331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
67,5x67,5x2mm
B6123341 Frontplatte

B6123341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6123341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
67,5x67,5x2mm

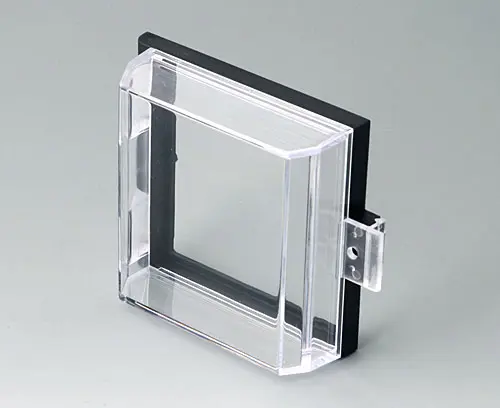

B6123533 Schutzabdeckung

B6123533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 72 x 72 TYP A.

Lieferumfang 1 Schutzabdeckung

B6123533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent
B6132111 Frontplatte

B6132111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6132111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
91,5x43,4x1,5mm

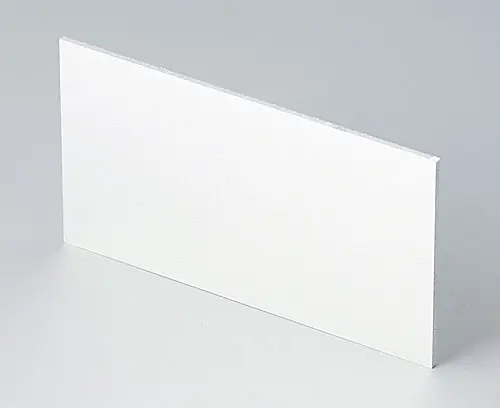

B6132112 Rückplatte

B6132112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Rückplatte

B6132112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
73,5x39,6x1mm
B6132221 Frontplatte

B6132221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6132221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
91,6x43,5x2mm

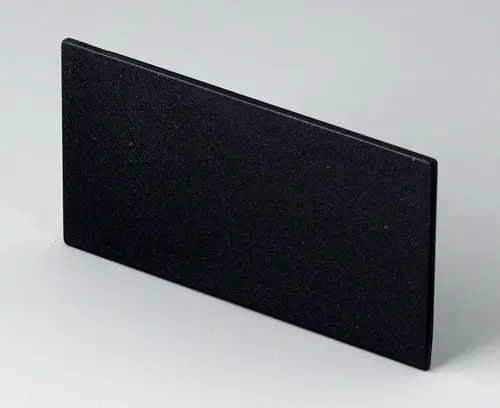

B6132222 Rückplatte

B6132222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Rückplatte

B6132222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
73,6x39,75x1,7mm

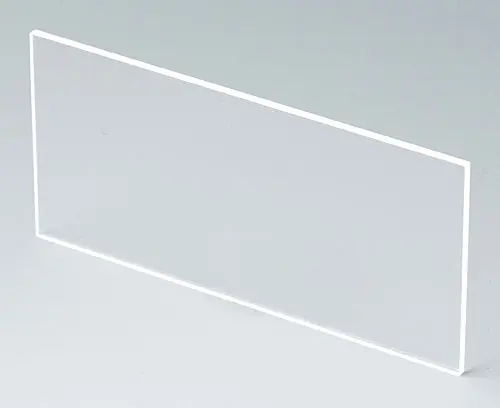

B6132331 Frontplatte

B6132331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6132331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
91,5x43,4x2mm

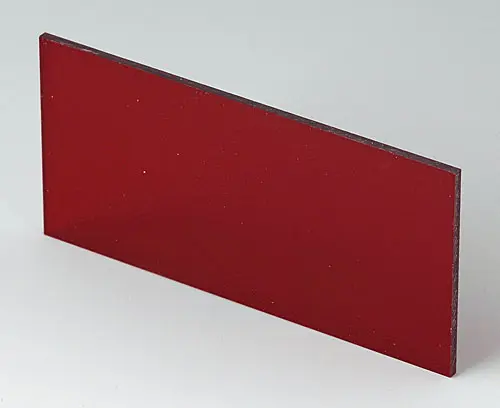

B6132341 Frontplatte

B6132341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Frontplatte

B6132341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
91,5x43,4x2mm

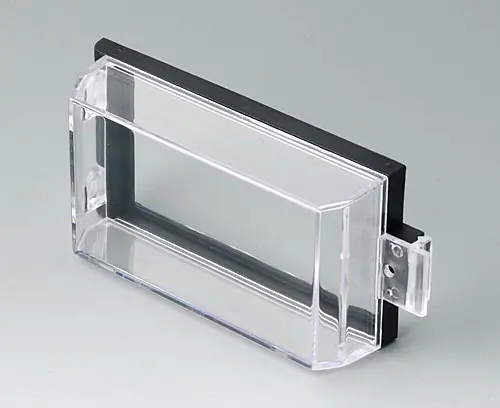

B6132533 Schutzabdeckung

B6132533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 96 x 48 TYP A.

Lieferumfang 1 Schutzabdeckung

B6132533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent

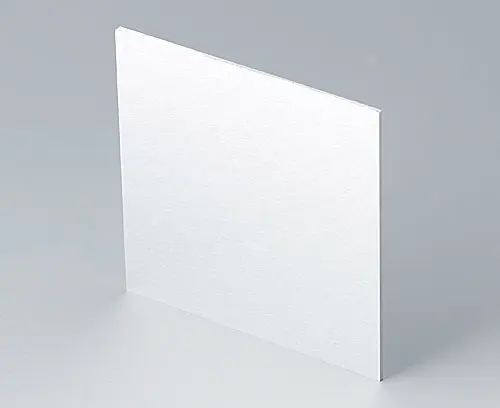

B6134111 Frontplatte

B6134111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Frontplatte

B6134111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
90,6x90,6x1,5mm

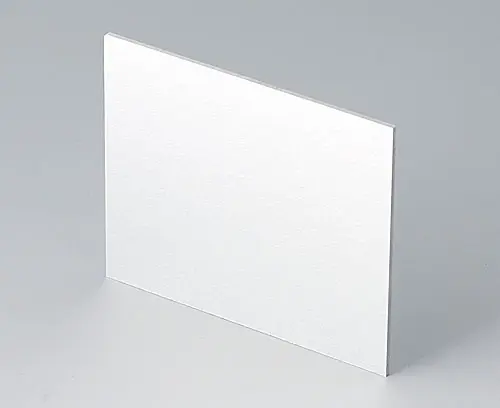

B6134112 Rückplatte

B6134112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Rückplatte

B6134112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
86,7x71,7x1,5mm
B6134221 Frontplatte

B6134221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Frontplatte

B6134221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
90,7x90,7x2mm

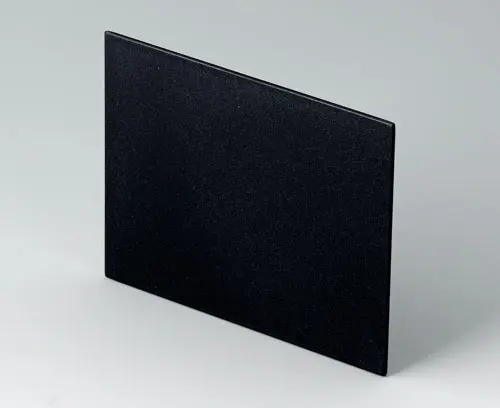

B6134222 Rückplatte

B6134222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Rückplatte

B6134222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
86,8x71,8x1,7mm

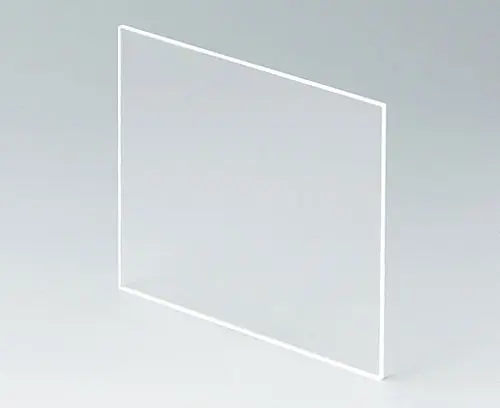

B6134331 Frontplatte

B6134331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Frontplatte

B6134331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
90,6x90,6x2,2mm

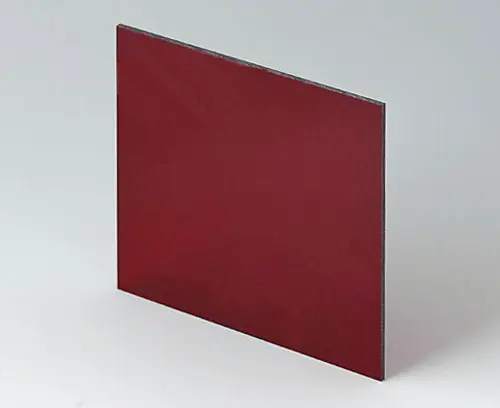

B6134341 Frontplatte

B6134341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Frontplatte

B6134341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
90,6x90,6x2mm
B6134533 Schutzabdeckung

B6134533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 96 x 96 TYP A.

Lieferumfang 1 Schutzabdeckung

B6134533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent

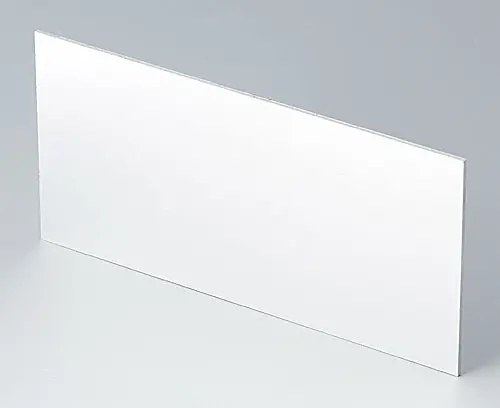

B6143111 Frontplatte

B6143111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6143111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
139,2x67,3x1,5mm

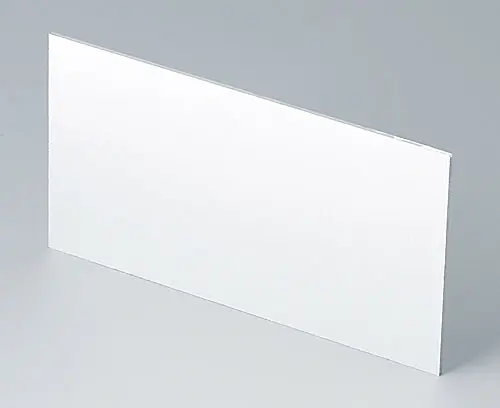

B6143112 Rückplatte

B6143112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Rückplatte

B6143112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
118,9x62,6x1,5mm

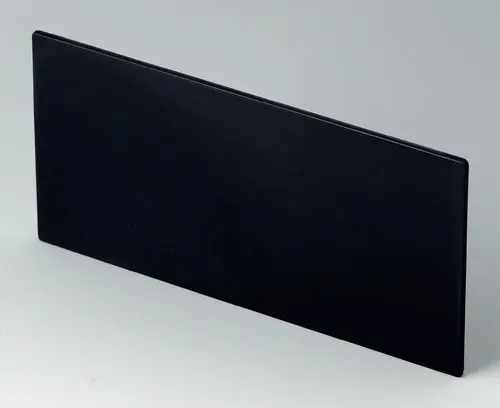

B6143221 Frontplatte

B6143221

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6143221

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
139,3x67,5x2mm

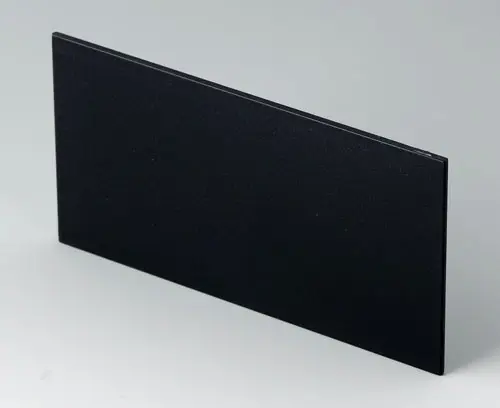

B6143222 Rückplatte

B6143222

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Rückplatte

B6143222

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
119,1x62,7x2mm

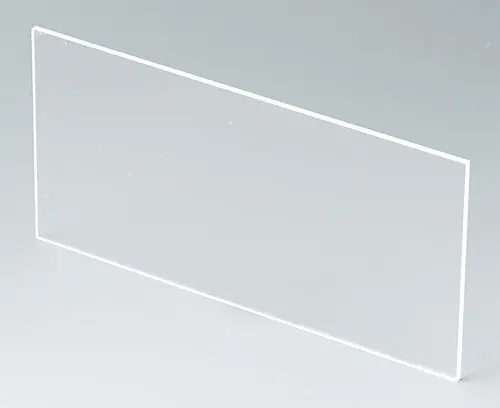

B6143331 Frontplatte

B6143331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6143331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
139,2x67,3x2mm

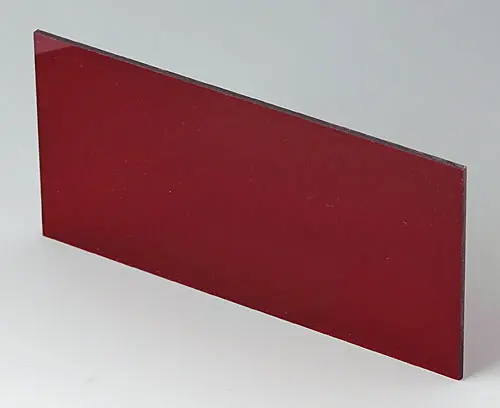

B6143341 Frontplatte

B6143341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Frontplatte

B6143341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
139,2x67,3x2mm

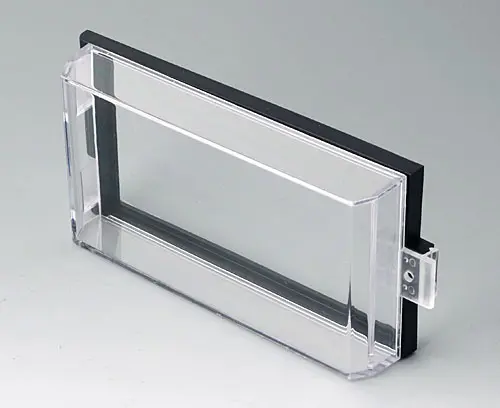

B6143533 Schutzabdeckung

B6143533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 144 x 72 TYP A.

Lieferumfang 1 Schutzabdeckung

B6143533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent

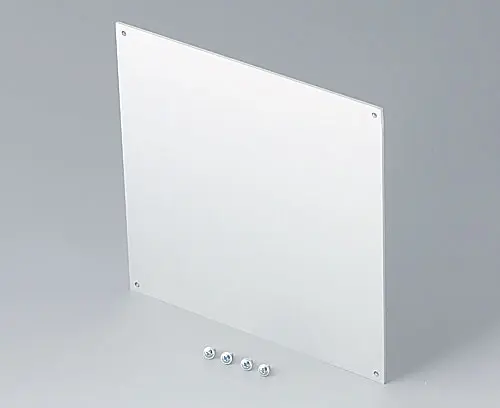

B6145111 Frontplatte

B6145111

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145111

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
138x138x1,5mm

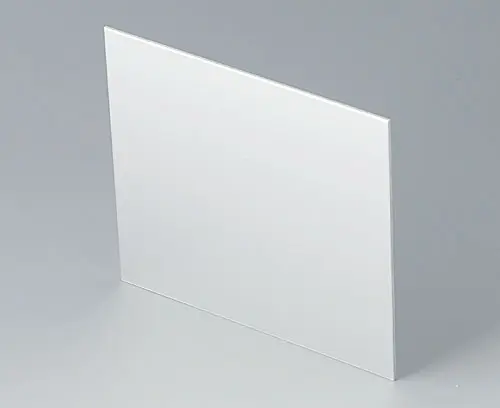

B6145112 Rückplatte

B6145112

Rückplatte Rückplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Rückplatte

B6145112

Rückplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
131,3x118,6x1,5mm

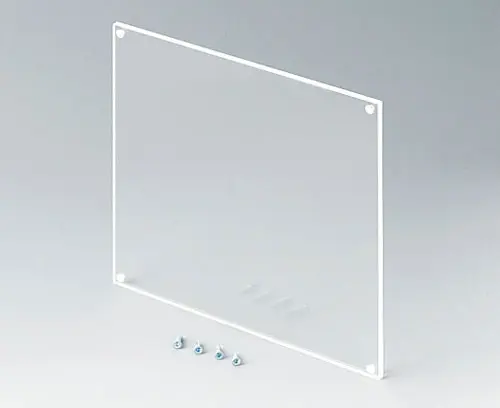

B6145331 Frontplatte

B6145331

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145331

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

transparent
138x138x3mm

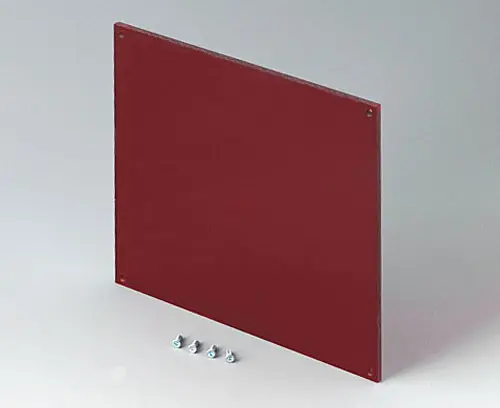

B6145341 Frontplatte

B6145341

Frontplatte Frontplatte für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Frontplatte, 4 Schrauben

B6145341

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
138x138x3mm

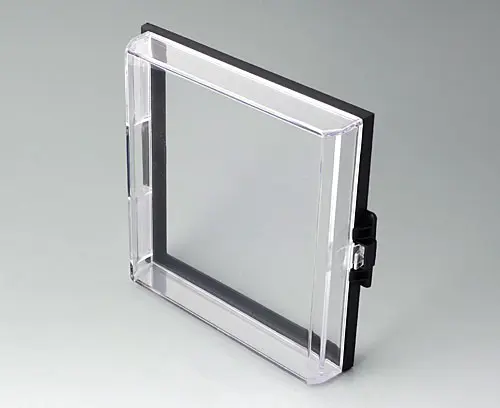

B6145533 Schutzabdeckung

B6145533

Schutzabdeckung Schutzabdeckung für NORM-EINBAUGEHÄUSE 144 x 144 TYP A.

Lieferumfang 1 Schutzabdeckung, 1 Dichtungs-Set

B6145533

Schutzabdeckung
Produkt Ihrem Warenkorb hinzugefügt

transparent

Produktoptionen für Norm-Einbaugehäuse Typ A

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
